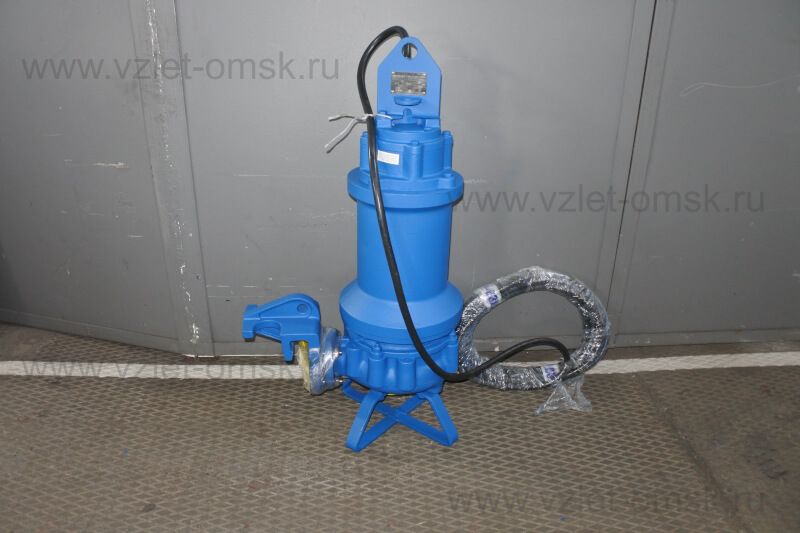

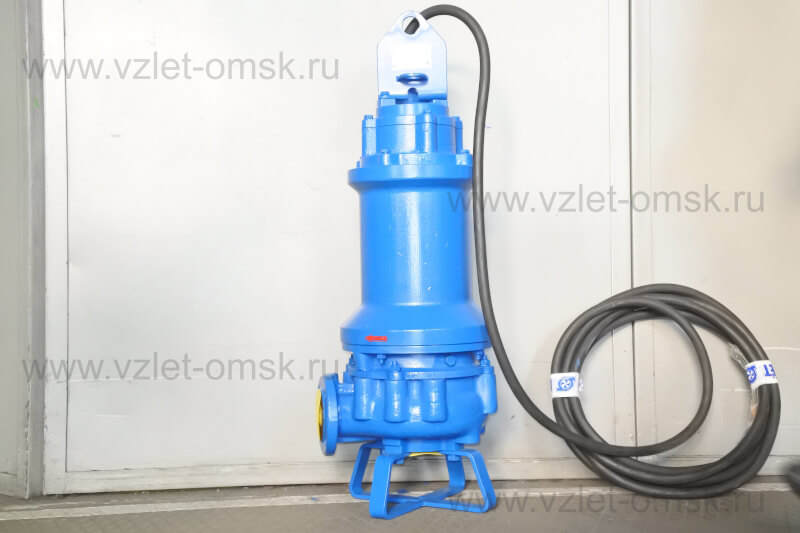

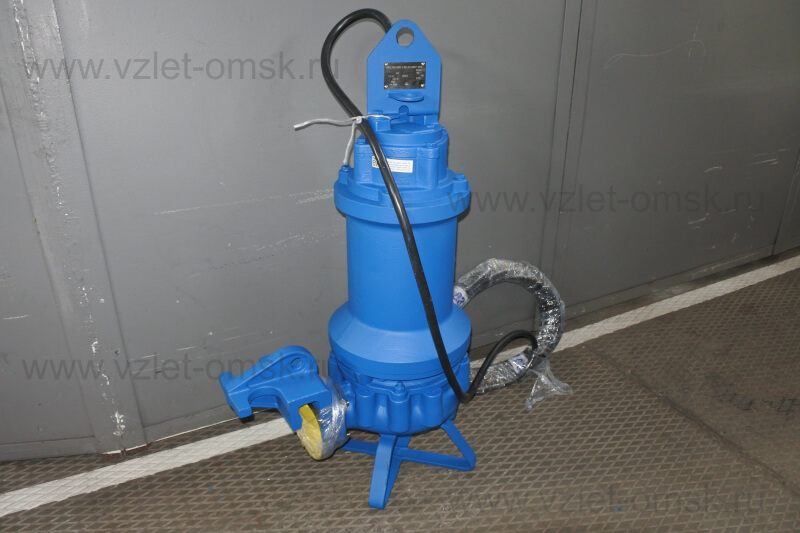

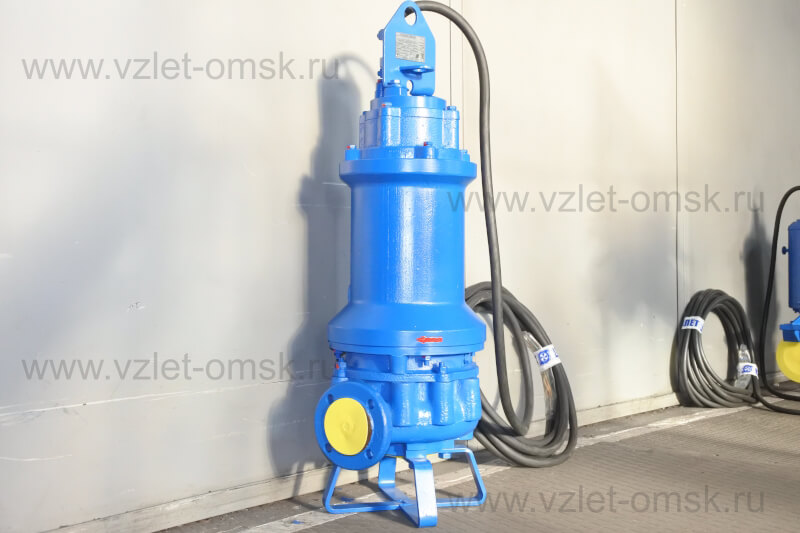

Фото погружного насоса Иртыш ПФс 50/200.181-11/2Ех-116Погружной насос Иртыш ПФс 50/200.181-11/2Ех-116
Фото погружного насоса Иртыш ПФс 50/200.181-11/2Ех-116
Фото погружного насоса Иртыш ПФс 50/200.181-11/2Ех-116
Фото погружного насоса Иртыш ПФс 50/200.181-11/2Ех-116

Погружной насос Иртыш ПФс 50/200.181-11/2Ех-116

Цена по запросу
  • Описание
  • Характеристики

Расшифровка обозначения

Насос ПФс 50/200.181-11/2Ех-116
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено вихревое рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
181 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
11 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
Ех - взрывозащищенного исполнения;
1 - на опускном устройстве;
1 - ручного управления;
6 - влаго-термозащита.

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.11.6-31

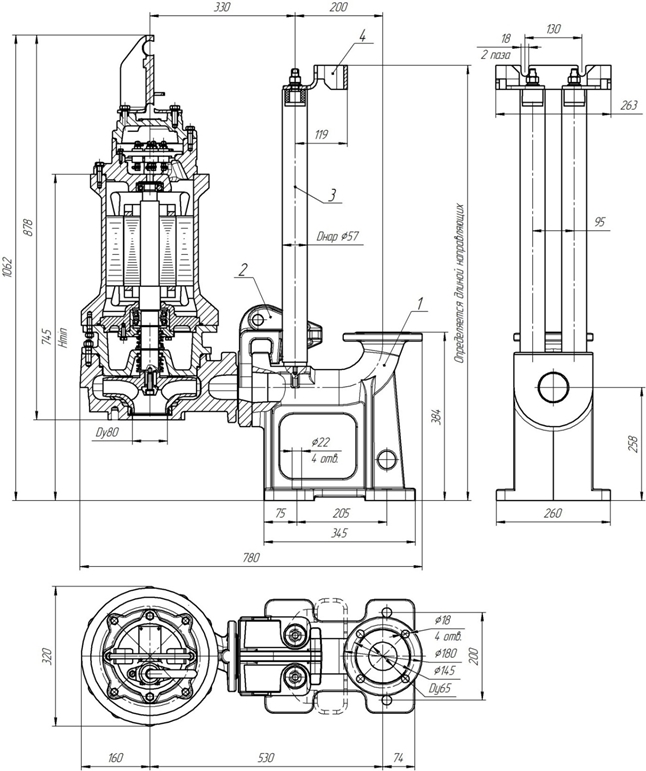

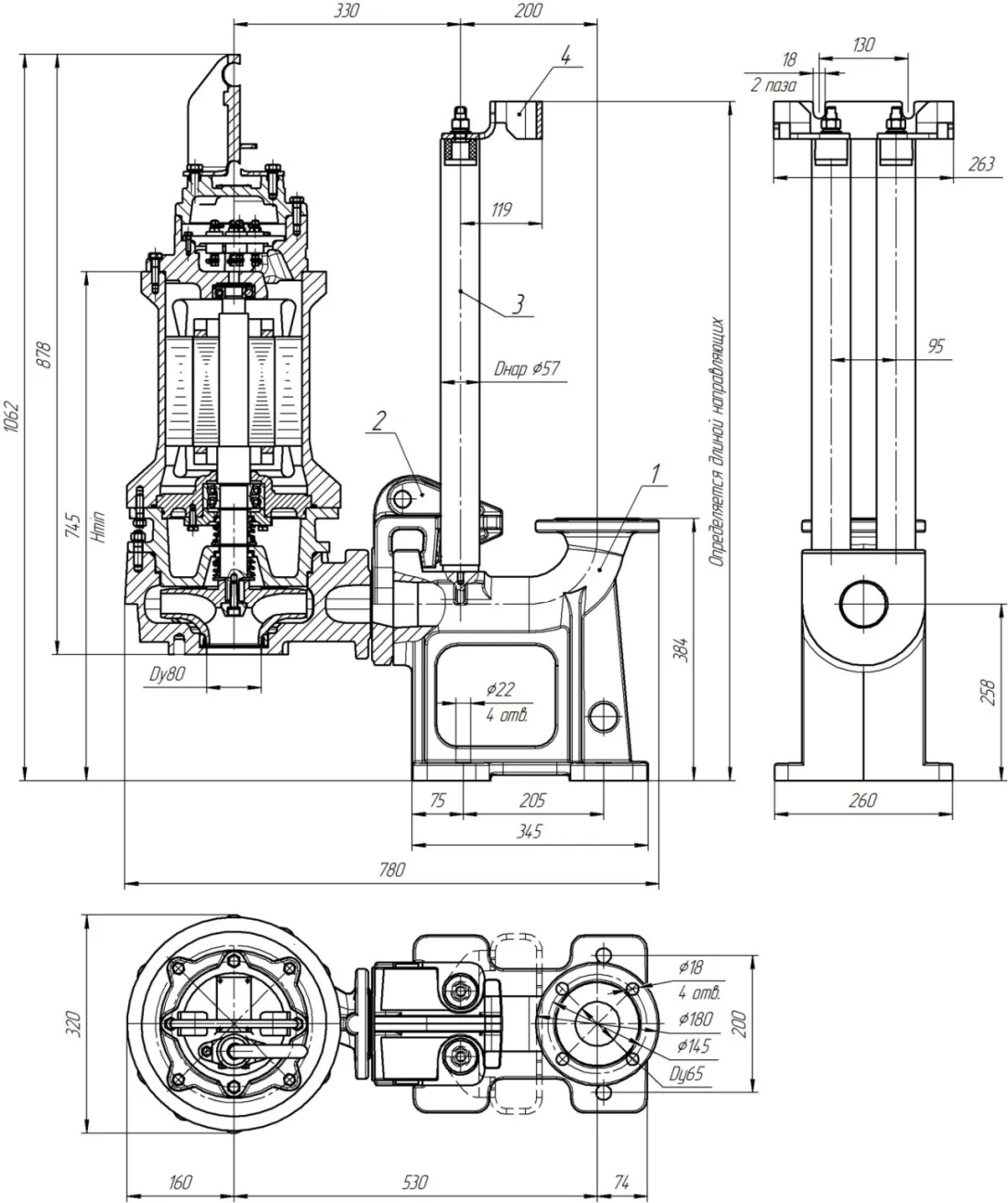

Габаритные размеры

gabaritnye razmery

Обозначения на чертеже

1. Патрубок погружной;
2. Насос с захватом;
3. Направляющие;
4. Кронштейн верхний

Назначение

1.1. Электронасосы серии «Иртыш» типа ПФ(ПФс) исполнения Ех (взрывозащищенного исполнения) с маркировкой 1 Ex d IIB T4 Gb X являются электрооборудованием группы IIВ с уровнем взрывозащиты Gb и видом взрывозащиты «взрывонепроницаемая оболочка «d» и предназначены для:

применения в местах (кроме подземных выработок шахт и их наземных строений) опасных по взрывоопасной среде этилена и пропана, температура воспламенения которых более 135°С;

перекачивания бытовых и промышленных загрязнённых жидкостей (фекальных, сточных вод, промышленных стоков), с водородным показателем рН=6,0…9,0 плотностью до 1100 кг/м³, температурой от 274К (1°С) до 313К (40°С), с содержанием различных неабразивных взвешенных частиц максимальным размером согласно таблицы 1, включая коротковолокнистые, (длинноволокнистые для насосов типа ПФс), концентрацией до 2% по массе, абразивных взвешенных частиц не более 1% по объёму, размером до 5мм и микротвердостью не более 9000 МПа. При комплектации насоса силиконовыми уплотнителями допускается эксплуатация в промышленных стоках с содержанием фенола до 15 мг/л температурой до 313К (40°С).

Гидравлическая (неэлектрическая) часть насоса с маркировкой IIGb с/k T4X является оборудованием группы II с уровнем взрывозащиты Gb и видом взрывозащиты c/k (защита конструкционной безопасностью/защита жидкостным погружением).

Знак «Х» в маркировке обозначает специальные условия применения, которые должны обеспечиваться потребителем:

1. Охлаждающий кожух (для исполнения с рубашкой охлаждения), должен быть заполнен перекачиваемой жидкостью или технической жидкостью от постороннего источника в процессе эксплуатации.
2. Насосы при работе должны быть постоянно погружены в перекачиваемую жидкую среду, уровень которой меняется; при достижении заданного минимального уровня жидкости насос отключается. Минимальный уровень жидкости определяется высотным размером насоса; при использовании рубашки охлаждения минимальный уровень жидкости определяется высотой гидравлической части насоса.
3. Работа по «сухому ходу» запрещена.
4. Насос поставляется с постоянно подсоединенным кабелем, при подключении требуется обеспечить необходимый уровень взрывозащиты.
5. Кабельные линии должны быть защищены от механических повреждений.

Диапазон температуры окружающей среды и перекачиваемой жидкости для насоса от +1°С до +40°С.

Параметры рабочей точки

Производительность, Q

18

м³/ч

Напор, Н

45

м

Потребляемая мощность в рабочей точке, Nпотр

6,7

кВт

КПД агрегата, η

29

%

Характеристики насоса

Вариант монтажа насоса

на опускном устройстве

Условный диаметр напорного патрубка, Ду, мм

50

Тип рабочего колеса

вихревое

Фактический диаметр рабочего колеса, мм

181

Рекомендуемая глубина погружения, м

не более10

Максимальный размер перекачиваемых частиц, мм

25

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

11

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

22

Число полюсов

2

Частота вращения, об/мин

2862

Сos φ

0,86

КПД эл. двигателя

88

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения;

Способ защиты электродвигателя

влаго-термозащита;

Степень защиты электродвигателя

IP68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

7

Сечение жил, мм²

2,5

Изоляция кабеля

маслостойкая

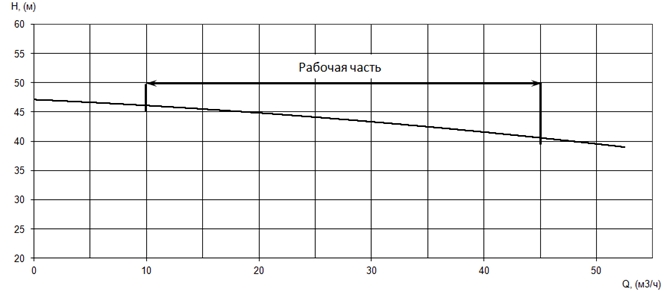

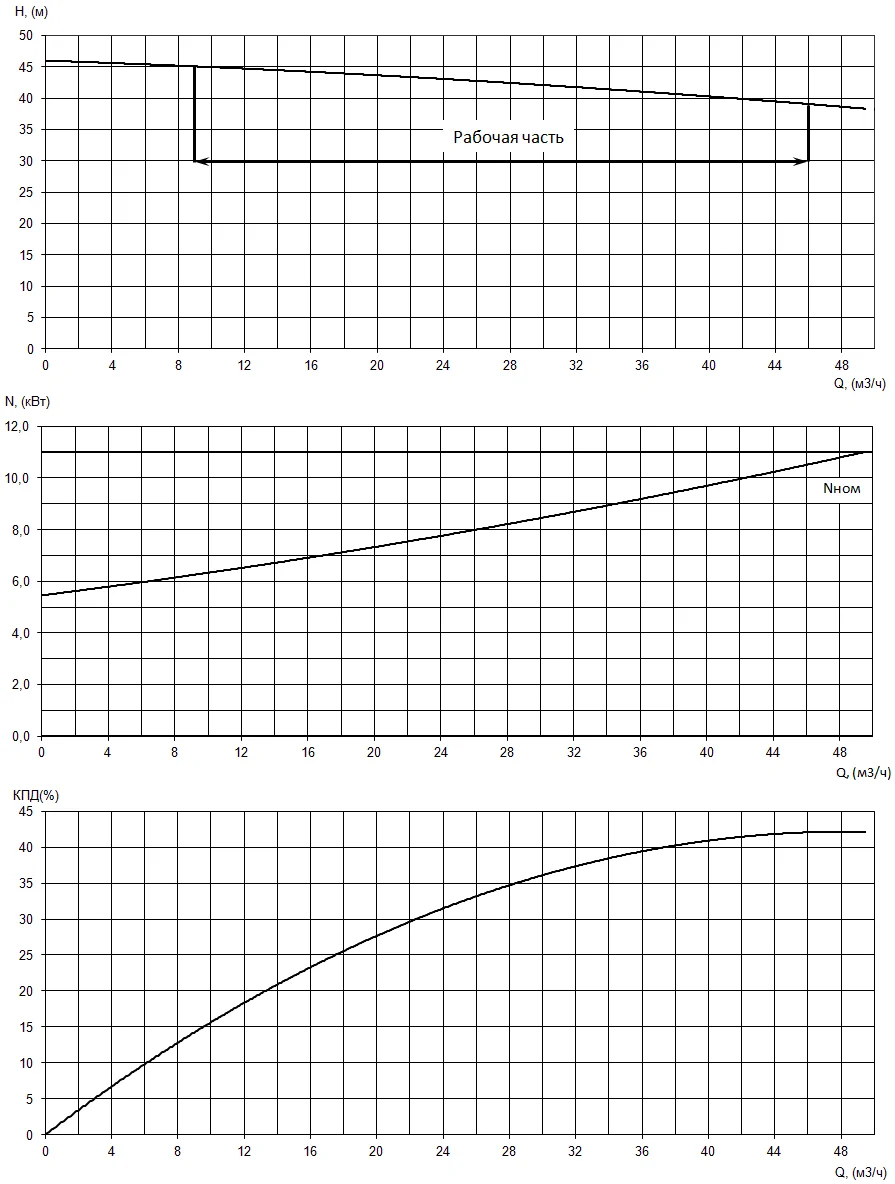

График характеристики напор/подача

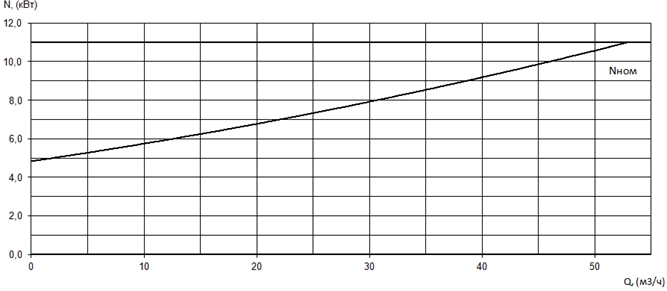

График мощность/производительность

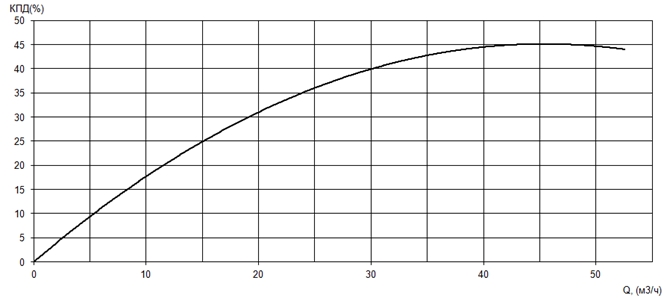

График КПД/производительность

Ресурсы

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления и опускного устройства, кг.

 170

Модель насоса
ПФ
Расход
18
Напор
45
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
вихревое
Номинальная мощность, кВт
11
Охлаждение
без рубашки охлаждения IP68
Взрывозащита
взрывозащищенные
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
Тип взрывозащиты
стандартная Ех
