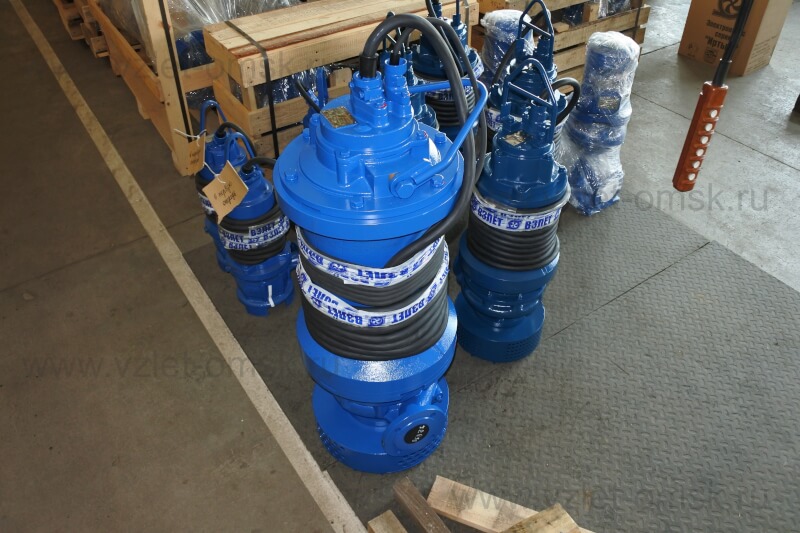

Дренажный насос Иртыш ПД 65/200.208-30/2-016 - Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос ПД 65/200.208-30/2-016
П - погружной электродвигатель без принудительного охлаждения;
Д - для слабозагрязнённой и чистой воды;
65 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
208 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
30 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильно погружной;
1 - ручного управления;
6 - влаго-термозащита
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.30.6-31

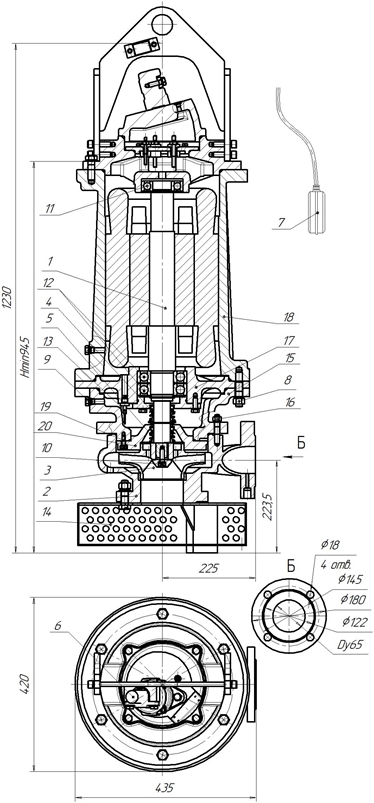

Габаритные размеры
Обозначения на чертеже
- Электродвигатель;
2. Корпус спиральный;
3. Колесо рабочее;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Встроенные кабели;
7. Поплавковый выключатель;
8. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
9. Пробка масляной камеры;
10. Метизы крепления колеса рабочего (с шайбой);
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19; Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры.

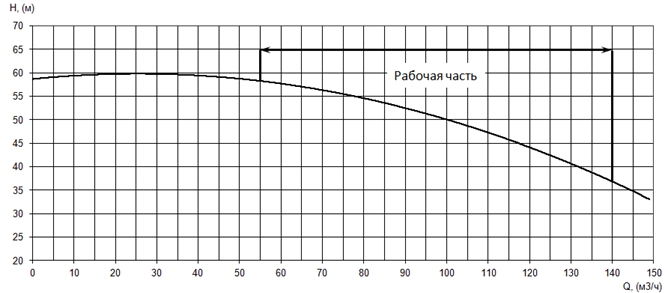

Параметры рабочей точки
|
Производительность, Q |
100 |
м³/ч |
|
Напор, Н |
50 |
м |
|

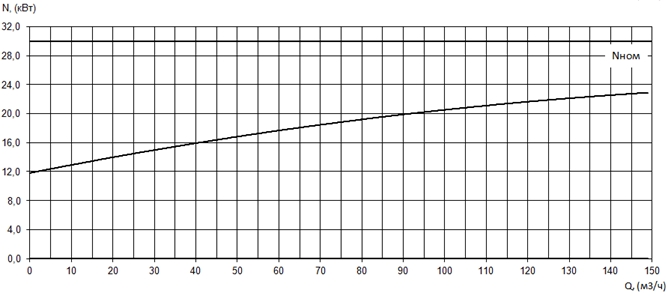

Потребляемая мощность в рабочей точке, Nпотр |
кВт |
|
|

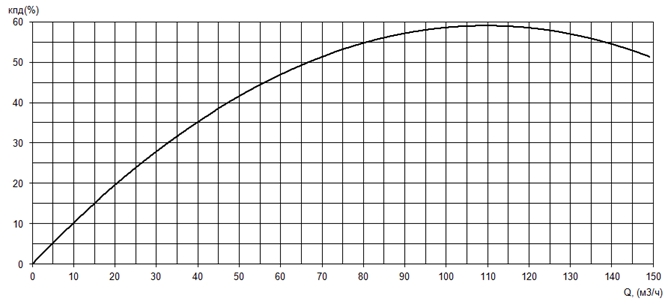

КПД агрегата, η |
% |
Характеристики насоса
|
Вариант монтажа насоса |
мобильно погружной |
|
Условный диаметр напорного патрубка, Ду, мм |
65 |
|
Тип рабочего колеса |
многоканальное |
|
Фактический диаметр рабочего колеса, мм |
208 |
|
Рекомендуемая глубина погружения, м |
10 |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
30 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
56 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2940 |
|
Сos φ |
0,89 |
|
КПД эл. двигателя |
91,5 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения |
|
Способ защиты электродвигателя |
влаго-термозащита |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
7 |
|
Сечение жил, мм2 |
2,5 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
350 |
