Погружной дренажный насос Иртыш ПД 65/315.307-75/2-016 - Описание
- Характеристики
- Видео
Расшифровка обозначения

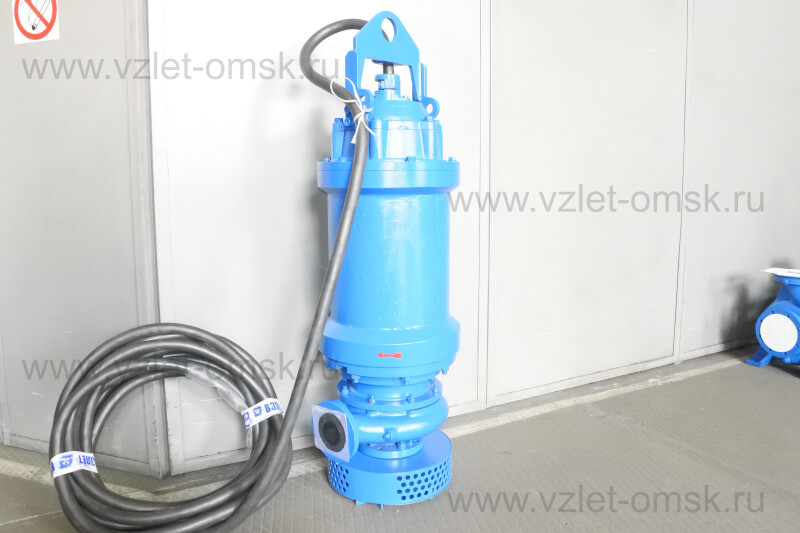

Насос ПД 65/315.307-75/2-016
П - погружной электродвигатель без принудительного охлаждения;
Д - для слабозагрязнённой и чистой воды;
65 - номинальный диаметр напорного патрубка, мм;
315 - номинальный диаметр рабочего колеса, мм;
307 - фактический диаметр рабочего колеса, мм;
- без обозначения стандартная длина кабеля 10 метров;
75 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильно погружной;
1 - ручного управления;
6 - влаго-термозащита
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.75.6-31

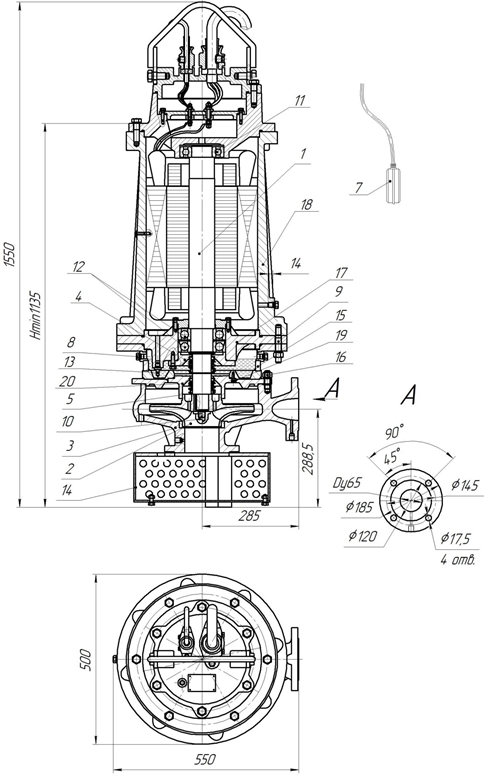

Габаритные размеры
Обозначения на чертеже
1. Электродвигатель;
2. Корпус спиральный;
3. Колесо рабочее;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Встроенные кабели;
7. Поплавковый выключатель;
8. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
9. Пробка масляной камеры;
10. Метизы крепления колеса рабочего (с шайбой);
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19; Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры.
Параметры рабочей точки
|
Производительность, Q |
100 |
м³/ч |
|
Напор, Н |
125 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
60 |
кВт |
|
КПД агрегата, η |
53 |
% |

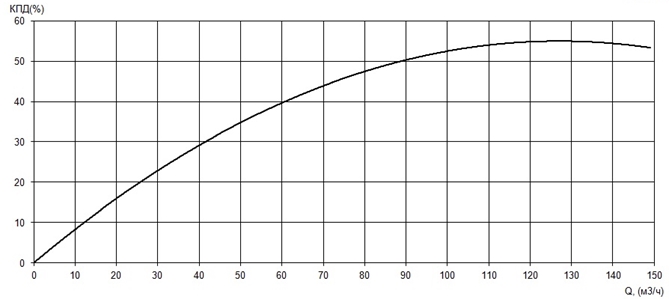

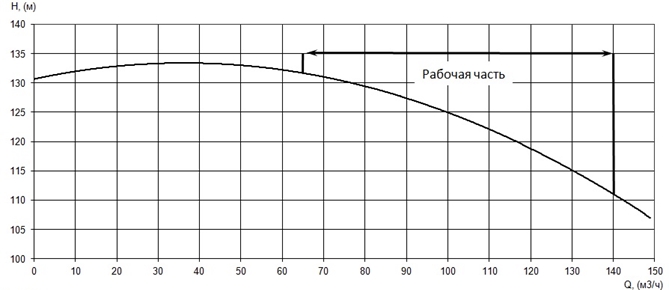

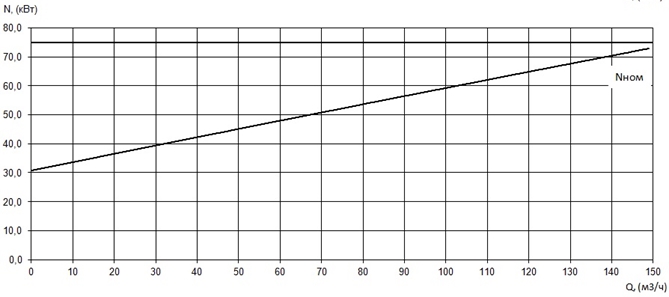

Характеристики насоса
|
Вариант монтажа насоса |
мобильно погружной |
|
Условный диаметр напорного патрубка, Ду, мм |
65 |
|
Тип рабочего колеса |
многоканальное |
|
Фактический диаметр рабочего колеса, мм |
307 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
75 |
|
Напряжение, В |
380/660 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
137/79 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2965 |
|
Сos φ |
0,92 |
|
КПД эл. двигателя |
93,6 |
|
единение обмоток по схеме |
D/звезда |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго-термозащита |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
3+1+3 |
|
Сечение жил, мм² |
25+10+2,5 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
620 |
