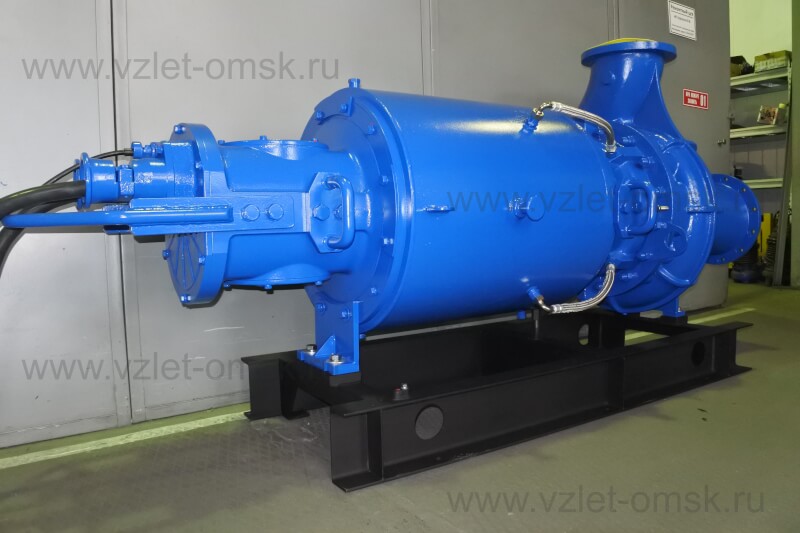

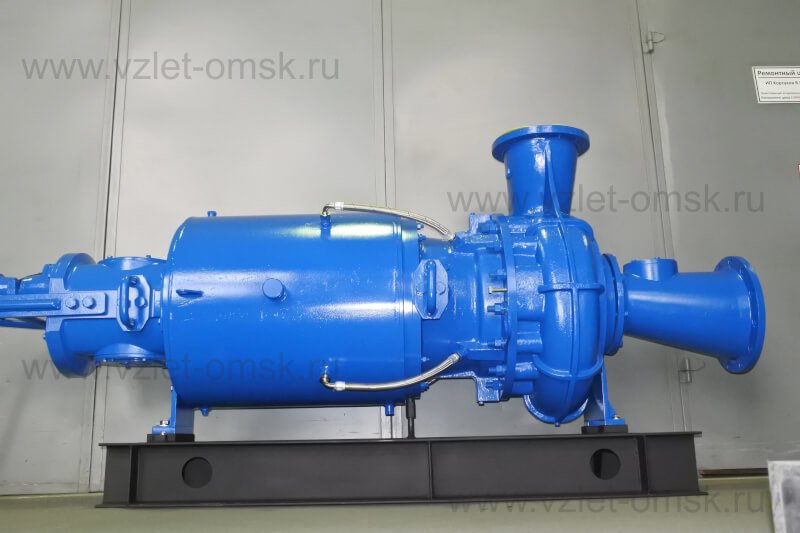

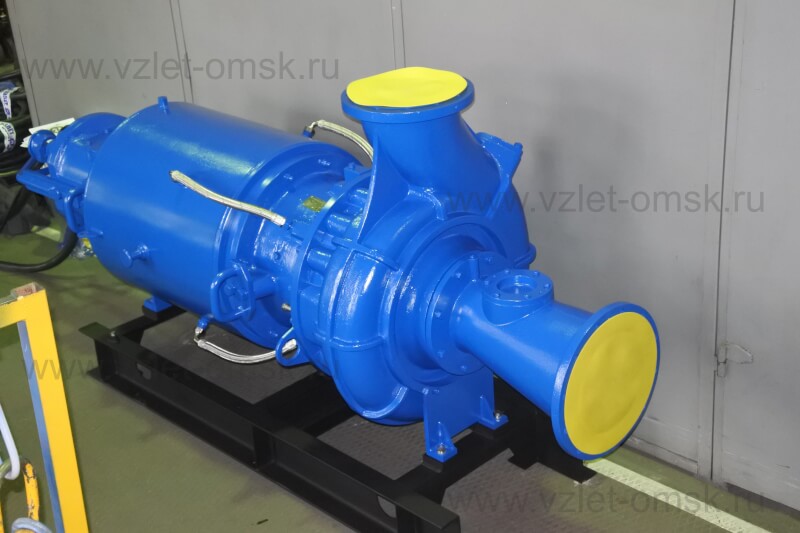

Фотография погружного насоса Иртыш РФ2 250/500.537-110/6-206Насос Иртыш РФ2 250/500.537-110/6-206
Фотография погружного насоса Иртыш РФ2 250/500.537-110/6-206
Фотография погружного насоса Иртыш РФ2 250/500.537-110/6-206

Погружной насос Иртыш РФ2 250/500.537-110/6-206

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Насос РФ2 250/500.537-110/6-206

Р - погружной электродвигатель с принудительным охлаждением;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
250 - номинальный диаметр напорного патрубка, мм;
500 - номинальный диаметр рабочего колеса, мм;
537 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
110 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без защиты и шкафа управления;
6 - влаго-термозащита;

Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

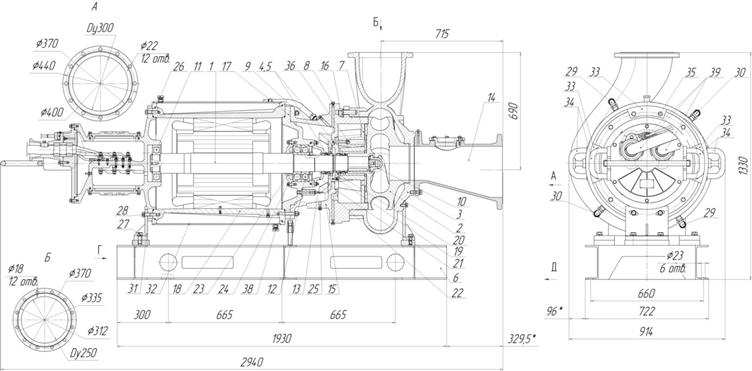

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Рама;
7. Аппарат направляющий;
8. Пробка масляной камеры для заливки масла;
9. Метизы крепления корпуса камеры к стакану подшипника;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Патрубок входной;15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры;
21. Крышка подшипника;
22. Метизы крепления крышки подшипника к стакану подшипника;
23. Крышка подшипника верхняя;
24. Метизы крепления крышки подшипника верхней к стакану подшипника;
25. Пробка масляной камеры для слива масла;

26. Пробка для удаления воздуха из рубашки охлаждения;
27. Метизы крепления задней лапы насоса к раме;
28. Метизы крепления задней лапы к насосу;
29. Трубопровод подвода охлаждающей жидкости в рубашку охлаждения;
30. Трубопровод отвода охлаждающей жидкости из рубашки охлаждения;
31. Лапа задняя;
32. Рубашка охлаждения;
33. Прижим;
34; Грузовая цапфа;
35. Метизы крепления прижима рубашки охлаждения к опоре подшипника;
36. Метизы крепления аппарата направляющего к корпусу камеры;
38. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
39. Кабель.

Производительность, Q

886

м³/ч

Напор, Н

28

м

Потребляемая мощность в рабочей точке, Nпотр

101

кВт

КПД агрегата, η

64

%

Вариант монтажа насоса

стационарный моноблочный горизонтальный

Условный диаметр напорного патрубка, Ду, мм

250

Тип рабочего колеса

двух - канальное

Фактический диаметр рабочего колеса, мм

537

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

110

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Номинальная мощность, кВт

110

Напряжение, В

380/660

Частота тока, Гц

50

Номинальный ток, А

200/115,6

Число полюсов

6

Частота вращения, об/мин

990

Сos φ

0,88

КПД эл. двигателя

94,8

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель с принудительным охлаждением

Способ защиты электродвигателя

влаго - термозащита;

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

3+1+3

Сечение жил, мм2

50+16+1

Изоляция кабеля

маслостойкая

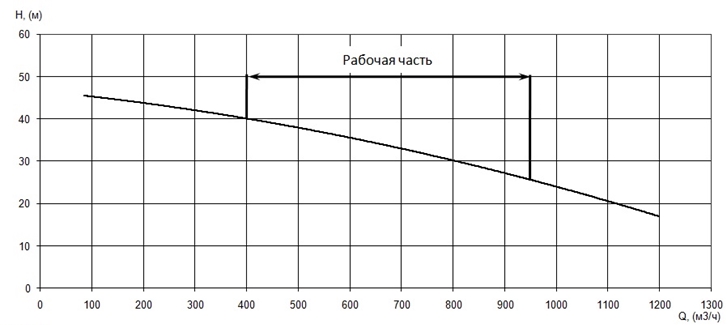

Производительность

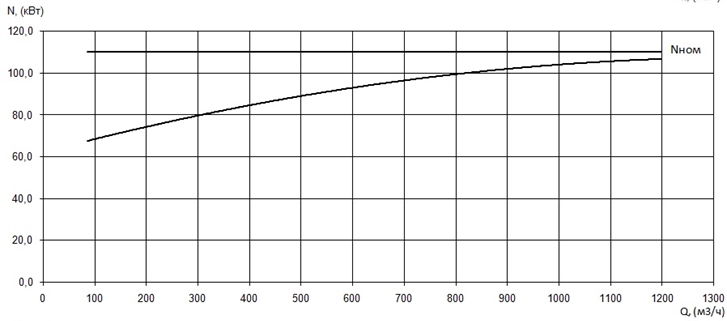

Мощность

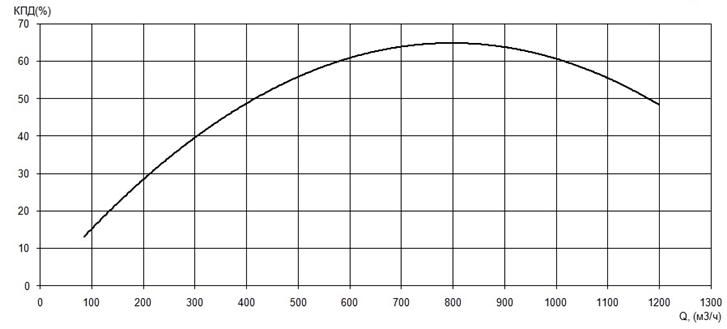

КПД

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления, кг.

2600

Модель насоса
РФ
Расход
886
Напор
28
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
горизонтальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
110
Охлаждение
с рубашкой охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
погружной
