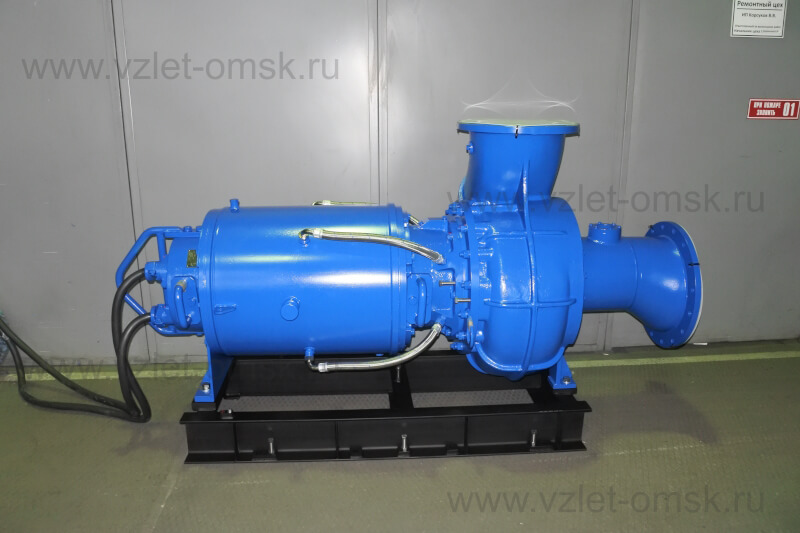

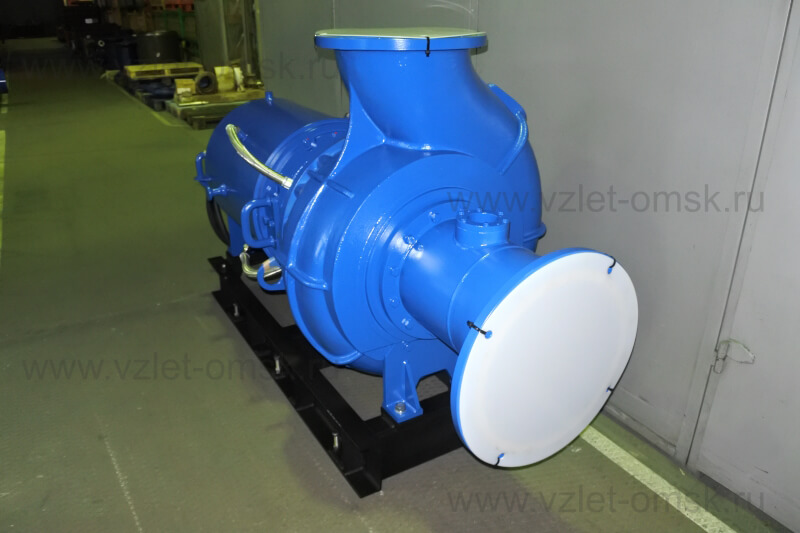

Насос Иртыш РФ2 350/450.450-90/6-206
- Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос РФ2 350/450.450-90/6-206:
Р - погружной электродвигатель с принудительным охлаждением;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
350 - номинальный диаметр напорного патрубка, мм;
450 - номинальный диаметр рабочего колеса, мм;
450 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
90 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без шкафа защиты и управления
6 - влаго - термозащита;
Условия гарантии и шкафы управления
На насос без шкафа управления предоставляется гарантия 12 месяцев.
Гарантийный срок 24 месяца предоставляется на насосы Иртыш, укомплектованные шкафами управления Иртыш.
Шкаф управления Иртыш контролирует работу насоса по датчикам, установленным в основных узлах насоса Иртыш, и обеспечивает необходимую защиту электрической части, что гарантирует длительную и безаварийную работу насоса.
Для работы в автоматическом режиме насос или группу насосов мощностью более 3 кВт необходимо подключать через плавный пуск или частотный регулятор.
Для эксплуатации насоса в автоматическом режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш РФ2 350/450.450-90/6-236.
Для эксплуатации насоса в ручном режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш РФ2 350/450.450-90/6-216.

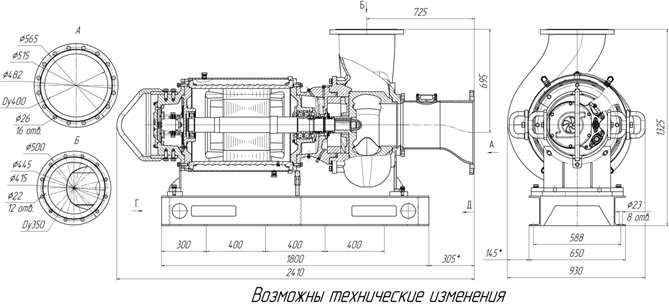

Общий вид и габаритные размеры электронасоса
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Рама;
7. Аппарат направляющий;
8. Пробка масляной камеры для заливки масла;
9. Метизы крепления корпуса камеры к стакану подшипника;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Патрубок входной;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры;
21. Крышка подшипника;
22. Метизы крепления крышки подшипника к стакану подшипника;
23. Крышка подшипника верхняя;
24. Метизы крепления крышки подшипника верхней к стакану подшипника;
25. Пробка масляной камеры для слива масла;
26. Пробка для удаления воздуха из рубашки охлаждения;;
27. Метизы крепления задней лапы насоса к раме;
28. Метизы крепления задней лапы к насосу;
29. Трубопровод подвода охлаждающей жидкости в рубашку охлаждения;
30. Трубопровод отвода охлаждающей жидкости из рубашки охлаждения;
31. Лапа задняя;
32. Рубашка охлаждения;
33. Прижим;
34; Грузовая цапфа;
35. Метизы крепления прижима рубашки охлаждения к опоре подшипника;
36. Метизы крепления аппарата направляющего к корпусу камеры;
38. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
39. Кабель.

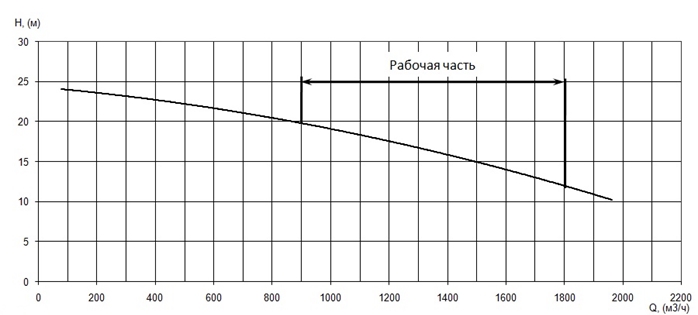

Параметры рабочей точки
|
Производительность, Q |
1500 |
л/с |
|
Напор, Н |
15 |
м |
|

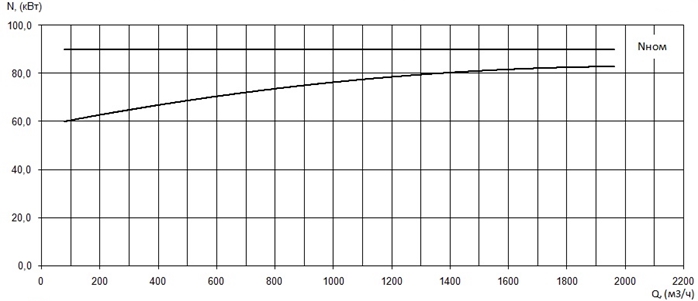

Потребляемая мощность в рабочей точке, Nпотр |
81 |
кВт |
|

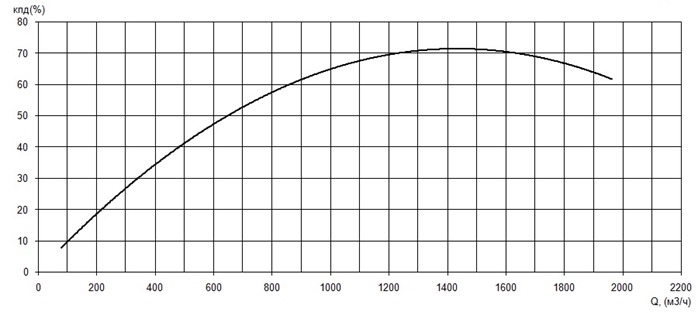

КПД агрегата, η |
71 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный моноблочный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
350 |
|
Тип рабочего колеса |
двух – канальное |
|
Фактический диаметр рабочего колеса, мм |
450 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
150 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
90 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
170 |
|
Число полюсов |
6 |
|
Частота вращения, об/мин |
990 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
94,5 |
|
соединение обмоток по схеме |
D |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель с принудительным охлаждением; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
3+1+3 |
|
Сечение жил, мм² |
25+10+2,5 |
|
Изоляция кабеля |
маслостойкая |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
3000 кг |
