Погружной насос Иртыш РФс 100/240.238-7,5/4-206

Расшифровка обозначения

Насос РФс 100/240.238-7,5/4-206

Р - погружной электродвигатель с принудительным охлаждением;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено вихревое рабочее колесо;
100 - номинальный диаметр напорного патрубка, мм;
240 - номинальный диаметр рабочего колеса, мм;
238 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
7,5 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
0 - без защиты и шкафа управления;
6 - влаго-термозащита;

Условия гарантии и шкафы управления

На насос без шкафа управления предоставляется гарантия 12 месяцев.
Гарантийный срок 24 месяца предоставляется на насосы Иртыш, укомплектованные шкафами управления Иртыш.
Шкаф управления Иртыш контролирует работу насоса по датчикам, установленным в основных узлах насоса Иртыш, и обеспечивает необходимую защиту электрической части, что гарантирует длительную и безаварийную работу насоса.
Для работы в автоматическом режиме насос или группу насосов мощностью более 3 кВт необходимо подключать через плавный пуск или частотный регулятор.
Для эксплуатации насоса в автоматическом режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш РФс 100/240.238-7,5/4-236.
Для эксплуатации насоса в ручном режиме рекомендуем взамен данного насоса применить однонасосный комплект (насос и шкаф управления) Иртыш РФс 100/240.238-7,5/4-216.

Для подбора шкафа управления для группы этих насосов (до 6-ти штук) необходимо заполнить «опросный лист на шкаф управления».

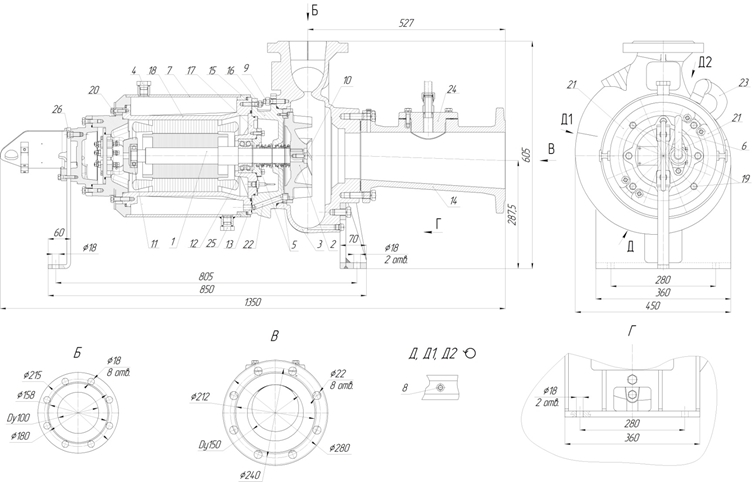

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка;
9. Метизы крепления корпуса камеры;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Патрубок входной;

15. Корпус камеры;
16. Метизы крепления проставки к электродвигателю;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления опоры подшипника к корпусу электродвигателя;
20. Метизы крепления рубашки охлаждения;
21. Кольцо;
22. Канал для охлаждающей жидкости;
23. Патрубок охлаждающей жидкости;
24. Лючок забора охлаждающей жидкости из входного патрубка;
25. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
26. Крышка верхняя.

Параметры рабочей точки

Производительность, Q	70	м³/ч
Напор, Н	12	м
Потребляемая мощность в рабочей точке, Nпотр	6,3	кВт
КПД агрегата, η	31,5	%

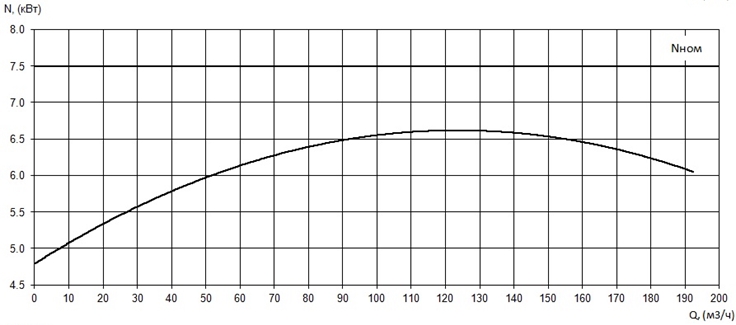

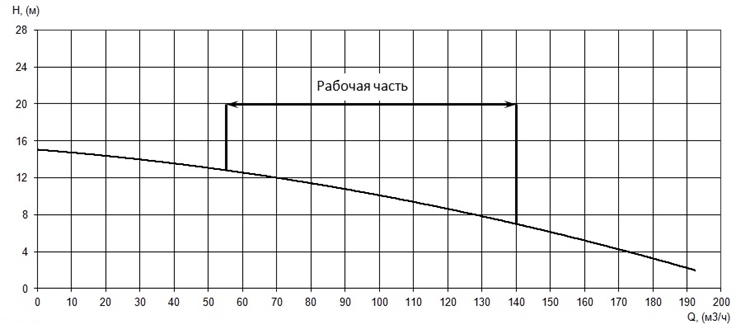

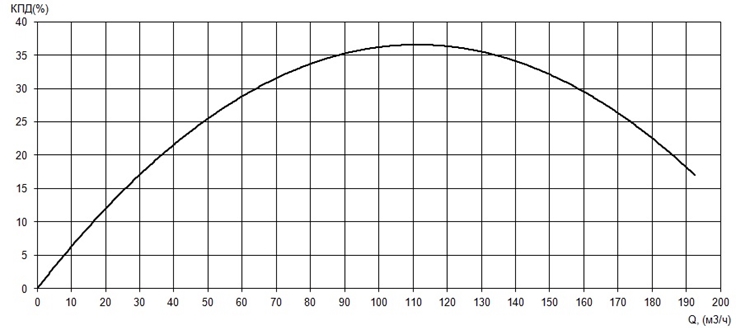

Характеристики насоса

Вариант монтажа насоса	стационарный моноблочный горизонтальный
Условный диаметр напорного патрубка, Ду, мм	100
Тип рабочего колеса	вихревое
Фактический диаметр рабочего колеса, мм	238
Рекомендуемая глубина погружения, м	не более 10
Максимальный размер перекачиваемых частиц, мм	70
Тип уплотнения вала	торцовое
Материал вращающейся части и неподвижного кольца торцового уплотнения	карбид кремния
Материал рабочего колеса	чугун СЧ20
Материал корпуса спирального	чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт	7,5
Напряжение, В	380
Частота тока, Гц	50
Номинальный ток, А	15,8
Число полюсов	4
Частота вращения, об/мин	1432
Сos φ	0,83
КПД эл. двигателя	87
Соединение обмоток по схеме	звезда
Класс нагревостойкости	F
Способ охлаждения электродвигателя	погружной электродвигатель с принудительным охлаждением;
Способ защиты электродвигателя	влаго-термозащита;
Степень защиты электродвигателя	IP68;
Длина встроенного электрического кабеля, м	10
Количество жил кабеля, шт.	7
Сечение жил, мм²	2,5
Изоляция кабеля	маслостойкая
