Погружной дренажный насос Иртыш РД 250/400.382-160/4-516

Насос погружной дренажный серии «Иртыш» РД 250/400.382-160/4-516:
Р - погружной электродвигатель с принудительным охлаждением;
Д - для слабозагрязнённой и чистой воды;
250 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
382 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
160 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
5 - стационарный в трубе;
1 - ручного управления;
6 - влаго-термозащита;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.160.6-21

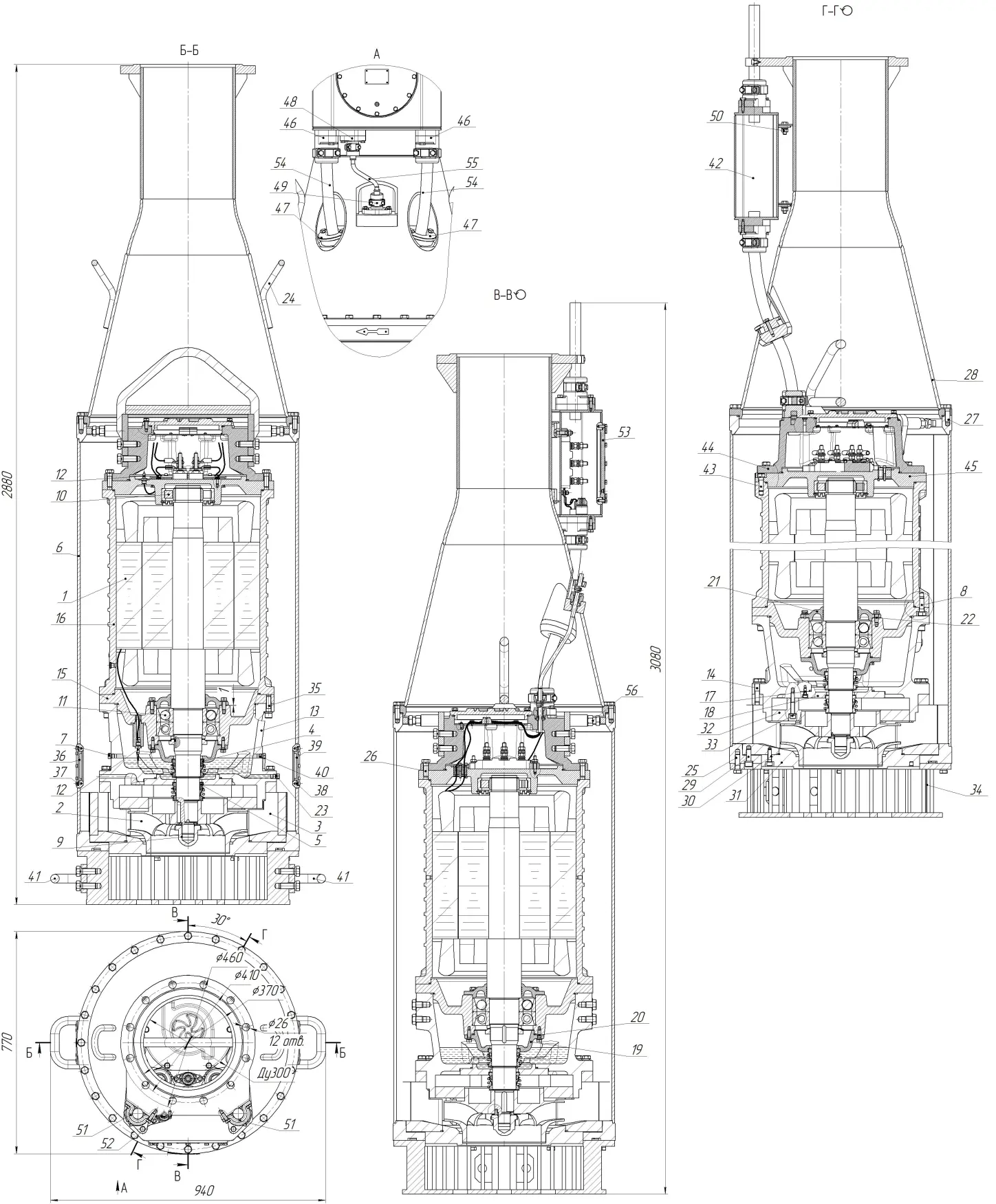

Общий вид и габаритные размеры

Обозначения на чертеже

1. Электродвигатель; 2. Колесо рабочее; 3. Аппарат направляющий; 4. Верхнее торцовое уплотнение; 5. Нижнее торцовое уплотнение; 6. Кожух направляющий; 7. Пробка масляной камеры для заливки масла; 8. Метизы крепления стакана подшипника к корпусу электродвигателя; 9. Метизы крепления колеса рабочего; 10. Подшипник; 11. Подшипник (-ки); 12. Датчик влажности; 13. Корпус камеры; 14. Метизы крепления корпуса камеры к аппарату направляющему; 15. Стакан подшипника; 16. Корпус электродвигателя; 17. Метизы крепления крышки камеры к корпусу камеры; 18. Крышка камеры; 19. Крышка подшипника; 20. Метизы крепления крышки подшипника к стакану подшипника; 21. Крышка подшипника верхняя; 22. Метизы крепления крышки подшипника верхней к стакану подшипника; 23. Пробка масляной камеры для слива масла; 24. Грузовая цапфа; 25. Метизы крепления кожуха к аппарату направляющему; 26. Метизы крепления крышки опоры подшипника к опоре подшипника; 27. Метизы крепления диффузора к кожуху направляющему; 28. Диффузор; 29 Метизы крепления кожуха направляющего к аппарату направляющему; 30. Метизы крепления крышки аппарата направляющего к аппарату направляющему; 31. Крышка аппарата направляющего; 32. Проставка; 33. Метизы крепления проставки к корпусу камеры; 34. Фильтр-подставка; 35. Метизы крепления корпуса камеры к стакану подшипника; 36. Лючок пробки для заливки масла; 37. Метизы крепления лючка заливки масла; 38. Метизы крепления лючка слива масла; 39. Лючок пробки слива масла; 40 Пробка контроля залива масла. 41. Цапфа для кантования. 42. Клеммная коробка; 43. Метизы крепления опоры подшипника к корпусу электродвигателя; 44. Крышка опоры подшипника. 45. Опора подшипника. 46, 47. Крышки уплотнительные силовых кабелей. 48,49. Крышки уплотнительные управляющего кабеля; 50. Метизы крепления клеммной коробки; 51. Зажимы силовых кабелей; 52. Зажим управляющего кабеля; 53. Крышка клеммной коробки; 54. Силовые кабели насоса; 55. Кабель управления насоса; 56. Метизы упоров.

Параметры рабочей точки

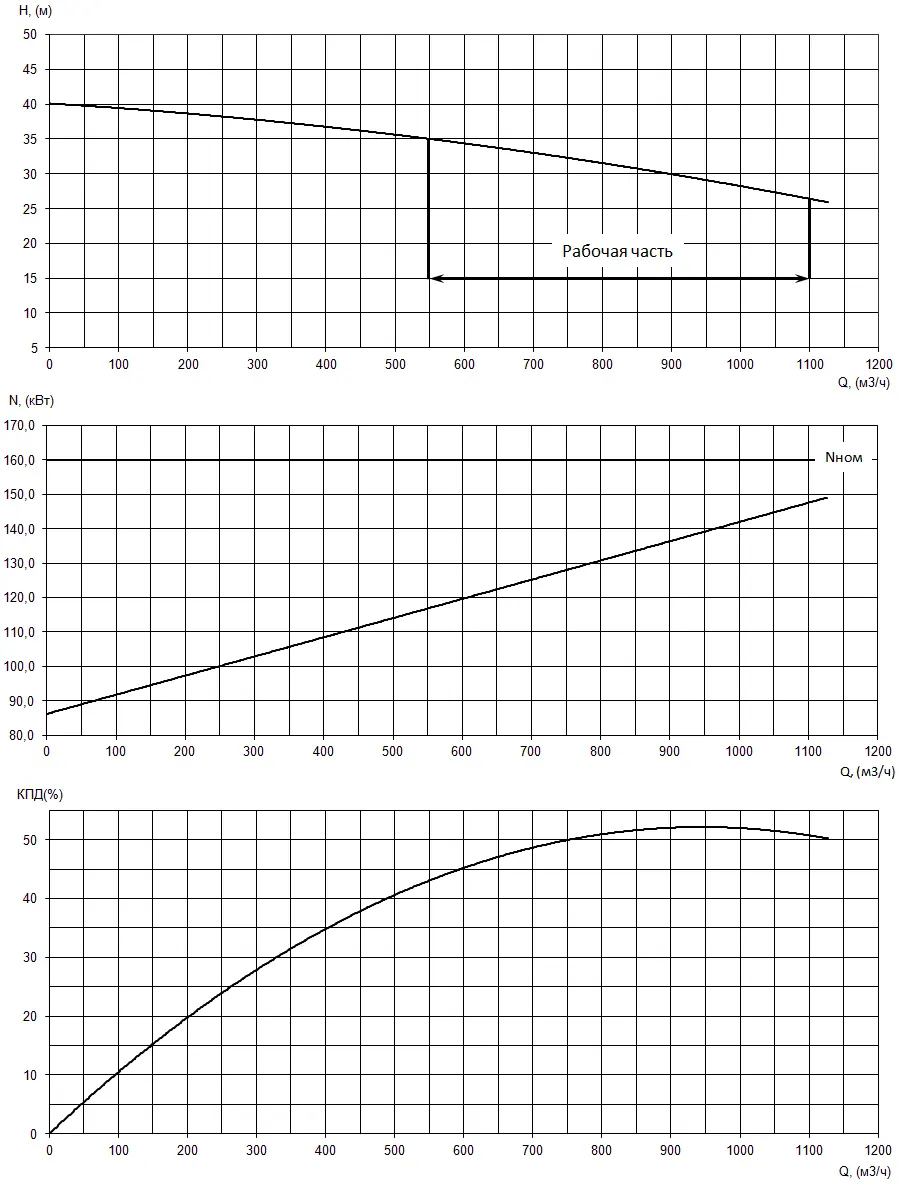

Характеристики насоса

Параметры электродвигателя

Ресурсы

Перечень необходимых защит при эксплуатации

Для обеспечения длительной безаварийной работы каждого насоса «Иртыш» необходимо реализовать нижеперечисленный перечень защит и функций управления:

- защиты по встроенным датчикам в насосе. Наличие и тип датчиков зависит от комплектации насоса (информация предоставляется заводом изготовителем по запросу);
- наличие в шкафу управления автоматического выключателя защиты электродвигателя, подобранного в соответствии с номинальным током двигателя;
- тепловую защиту двигателя;
- контроль порядка чередования фаз;
- контроль повышенного или пониженного напряжения на каждой фазе;
- контроль перегрузки по току;
- контроль перекоса тока по фазам;
- контроль отсутствия одной или более фаз питания;
- контроль сопротивления изоляции обмоток статора относительно корпуса насоса;
- защита от «сухого» хода.

Для работы электронасоса мощностью свыше 3кВт в автоматическом режиме необходимо обеспечить условия для плавного запуска и останова электродвигателя насоса при помощи устройств плавного пуска или частотного преобразователя для электронасоса, предназначенного под частотное регулирование.

Для выполнения пусконаладочных работ необходимо реализовать режим ручного управления насосами и другим оборудованием. Шкаф должен иметь органы управления режимами работы оборудования, кнопки «Пуск», «Стоп» и световую индикацию как минимум «Сеть», «Насос в работе», «Авария насоса».

Заказчик ознакомлен с перечнем обязательных защит и несет ответственность за выход насосов из работоспособного состояния по причине нереализованных защит, предусмотренных шкафами управления серии «Иртыш».

Для долгосрочной работы насосов серии «Иртыш» рекомендуется приобретение шкафов управления серии «Иртыш» и выполнение пусконаладочных работ специалистами ОДО «Предприятие «Взлет».
