Мешалка погружная Иртыш ПМ2 330-2,2/8-116

Погружная мешалка Иртыш ПМ2 330-2,2/8-116

Цена по запросу

Добавить в заявку

Описание
Характеристики
Видео
Документация

Расшифровка обозначения

Расшифровка обозначения ПМ2 330-2,2/8-116:

П – погружной электродвигатель без принудительного охлаждения;
М – мешалка;
2 – двухлопастной винт;
330 – номинальный диаметр винта;
2,2 – номинальная мощность электродвигателя, кВт;
8 – число полюсов электродвигателя;
1 – стационарная погружная (под опускное устройство);
1 – ручного управления;
6 – влаго - термозащита двигателя;

Технические характеристики

Вариант монтажа мешалки	на опускном устройстве
Тип винта	двухлопастной
Номинальный диаметр винта, мм	330
Тип уплотнения вала	Торцовое

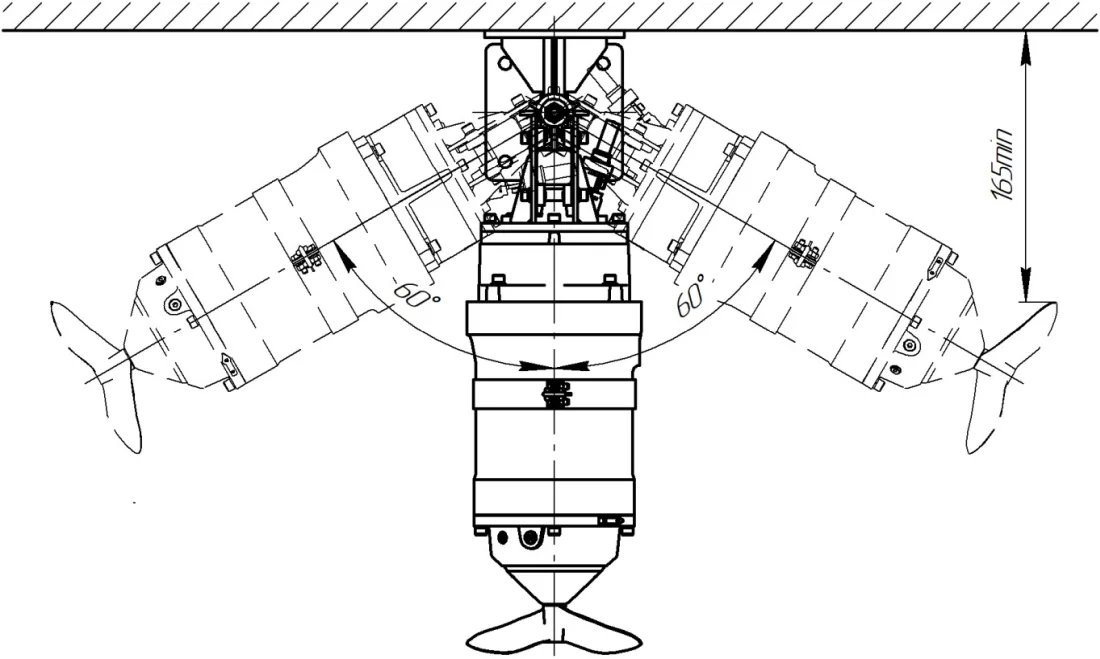

Допустимые углы поворота в горизонтальной плоскости	±80°
Материал пропеллера	Алюминиевый сплав
Тяга, Н	-

Ресурсы

Средняя наработка на отказ, часов, не менее	7000
Средний ресурс до главного техобслуживания, часов, не менее	20000
Средний срок службы, лет, не менее	20
Масса, кг	120
Расчетная масса одного метра направляющей, кг	5,5
Расчетная масса опускного устройства с направляющей длиной 6 метров, кг	75
Срок гарантии - 12 месяцев с даты отгрузки

Характеристики электрооборудования

Исполнение электродвигателя	погружной
Расход, м³/ч	-
Номинальная мощность, кВт	2,2
Напряжение, В	380
Номинальный ток, А	7,15
Частота тока, Гц	50
Число полюсов	8
Частота вращения, об/мин	705
Соединение обмоток по схеме	☆
Способ охлаждения электродвигателя	погружной без принудительного охлаждения
Способ защиты электродвигателя	влаго - термозащита
Степень защиты электродвигателя	IP 68
Длина встроенного электрического кабеля, м	10
Количество жил кабеля, шт.	7
Сечение жил, мм²	2,5
Изоляция кабеля	маслостойкая

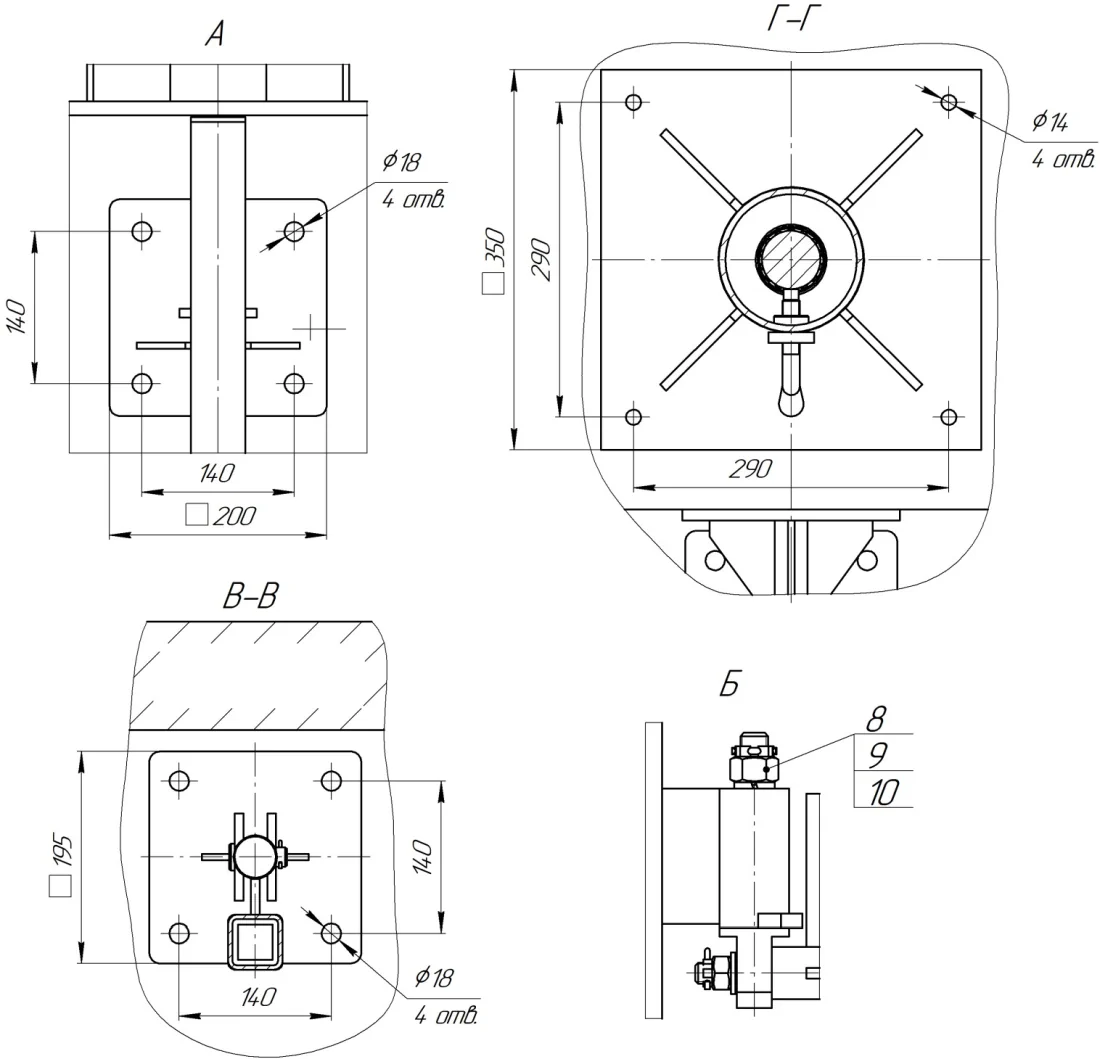

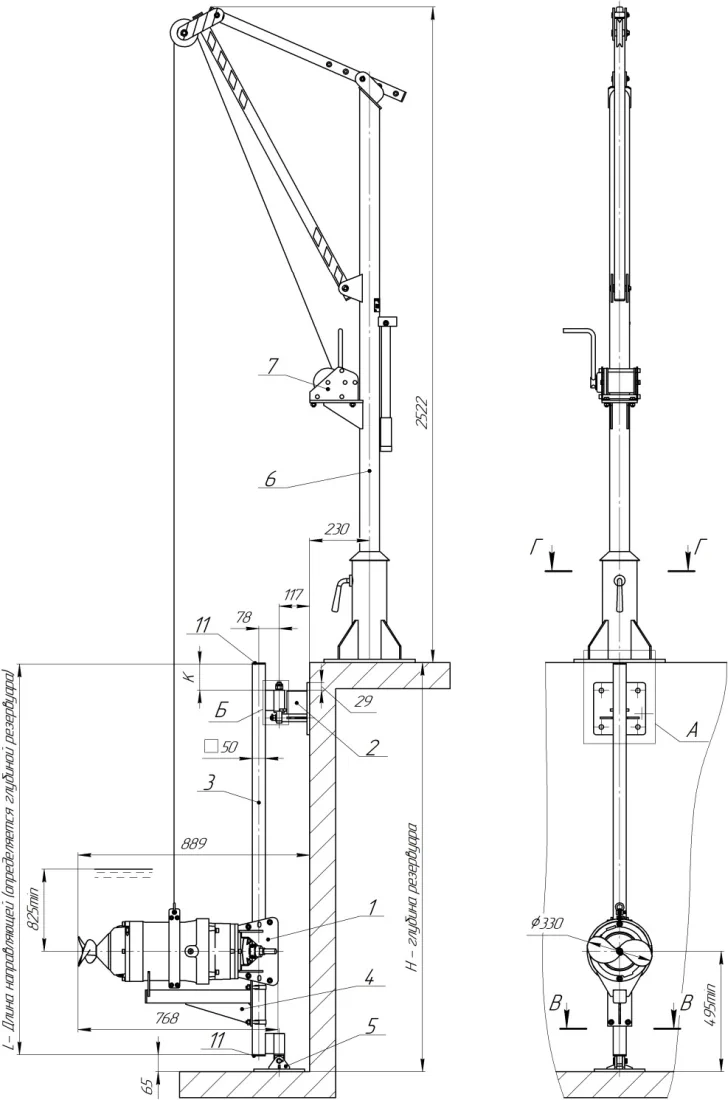

Рис. 1 Общий вид и габариты электромешалки "Иртыш" ПМ2 330-2,2/8-116

1. Мешалка;
2. и 13. Верхняя опора направляющей;
3. Направляющая;
4. Упор;
5. Нижняя опора направляющей;
6. Грузоподъемный механизм;
7. Лебедка;
8. Рукоятка;
9. Гайка;
10. Шплинт;
11. Заглушка 50х50;
12. Шайба;

Общий вид и габариты электромешалки
