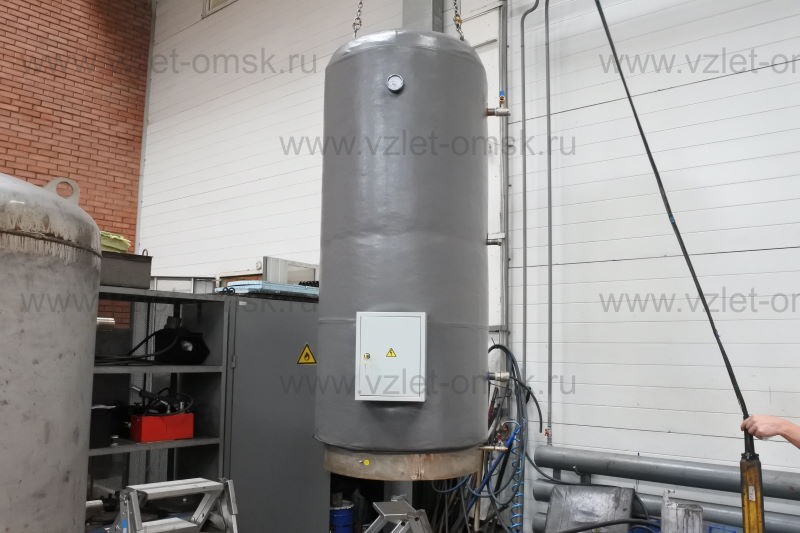

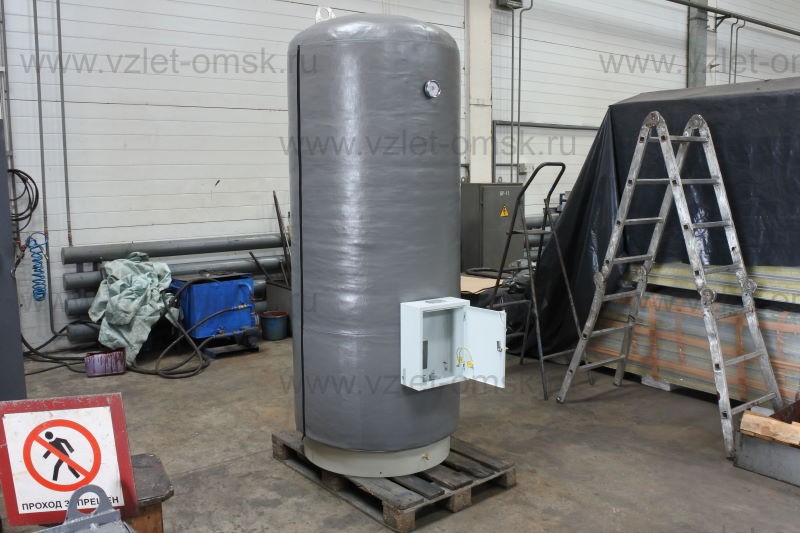

Водонагреватель 1000 л – это напольный бойлер для систем отопления и ГВС с гидроаккумулятором, достаточным для обеспечения горячей водой учреждений со средним потреблением.
Рабочая среда
Аппарат пригоден для нагрева воды при:
- жёсткости 6 мг-экв/л и ниже;
- водородном показателе от 6 до 9.
Технические данные ВЭТ-1000
Используемая энергия – электрическая. Показатели:
- ёмкость бака – 1000 л;
- электросеть – 220/380 В;
- мощность нагревателей – от 6 до 60 кВт;
- быстрота нагрева – от 4,5 до 51 град/час;
- предельное давление – 0,6 МПа;
- температурные пределы – 0 до 85°C;
- габаритные размеры (мм): высота – 2400, диаметр – 1000;
- масса – от 210 до 225 кг.
Устройство
Водяной теплогенератор состоит из аккумулятора жидкости и нагревателя. Для автоматизации и предотвращения аварийных ситуаций оборудован защитной оснасткой.
- Накопительный сосуд. Это цилиндрический стальной бак с толщиной стенки от 2 до 5 мм. Материал – нержавеющие сорта типа AISI304.
- Нагреватели. Использованы общепромышленные ТЭН с оболочкой из стали. Крепление – фланцевое резьбовое. Расположение – у уровня подающего патрубка.
Контрольно-защитная аппаратура
Процесс работы электрокотла автоматизирован, и в эксплуатации оно безопасно. Для этого он снабжён соответствующими приспособлениями и приборами:
- Термодатчиком типа Т24А085. Биметаллическая пластина размыкает цепь питания электронагревателей при температуре 83-85°C и вновь замыкает при 72-78°C.
- Поплавковым выключателем. При падении уровня воды ниже установленного отключает нагреватели. Служит для предотвращения их перегорания.
- Клапанами предохранительным и обратным. Первый закрывает входной канал при давлении в баке выше 0,6 (±0,15) МПа, второй не позволяет движение из котла в питающую линию.
- Автоматическим воздухоотводчиком. Удаляет воздух из рабочего объёма.
Из измерительных приборов используется термоманометр ТМТБ-31, показывающий одновременно температуру и давление.
Эффективности оборудования способствует теплоизоляция бака, для которого использовано базальтовое волокно и напыляемый полиуретановый утеплитель.
В комплект поставки может входить щит управления с выключателями, пускателем и терморегулятором, позволяющий задавать режим нагрева – быстрый или поддерживающий.
