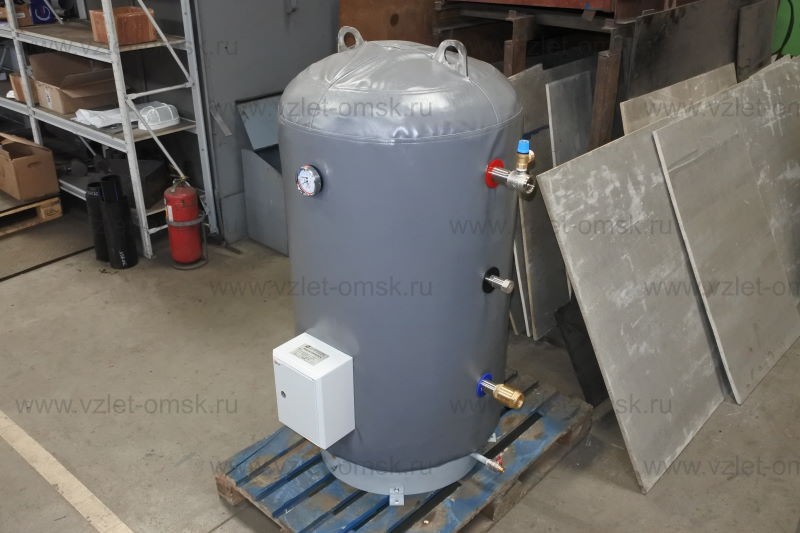

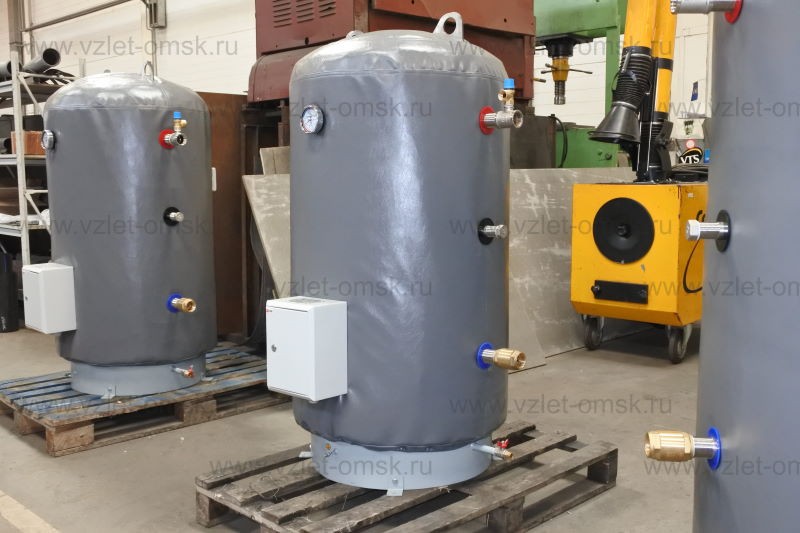

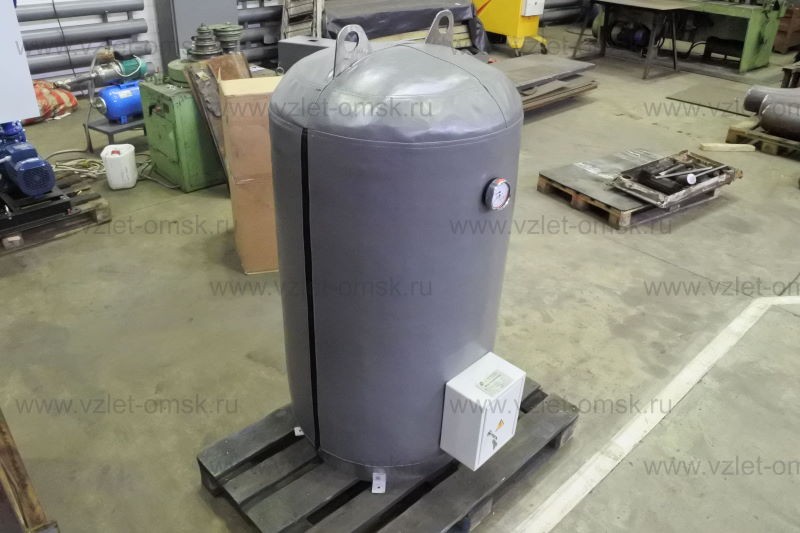

Проточно-аккумуляционный водонагреватель 300 л необходим для подготовки горячей воды в закрытой (отопление) и открытой (ГВС) сети.

Рабочая среда

Устройство предназначено для нагрева чистой воды с:

• жёсткостью не выше 6 мг-экв/л;
• водородным показателем от 6 до 9.

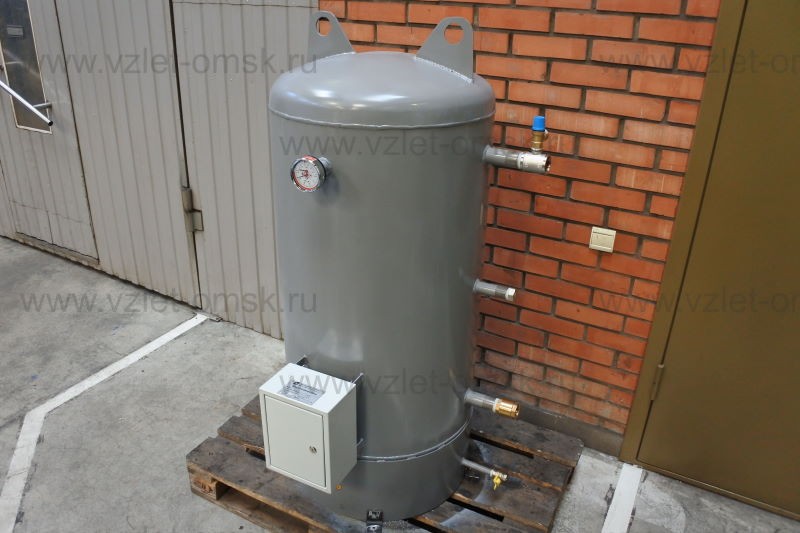

Технические характеристики ВЭТ-300

Это электрическое водогрейное оборудование напольной установки со следующими эксплуатационными параметрами:

• полезным объёмом 300 л;
• напряжением питания 220 или 380 В;
• мощностью нагревательного элемента от 3 до 30 кВт;
• скоростью нагрева от 8 до 85 град/час;
• максимально допустимым давлением 0,6 МПа;
• температурным диапазоном от 0 до 85°C;
• габаритами (высота×диаметр) 1500×700 мм;
• массой от 70 до 82 кг.

Конструкция

Изделие представляет собой накопительный цилиндрический сосуд с установленными внутри трубчатыми электронагревателями. После выхода на заданную температуру питание отключается, а в дальнейшем цикл подключение-отключение происходит автоматически по сигналам от температурных датчиков. Включение с незаполненным баком предотвращается соответствующим индикатором. Управляется оборудование через пульт в комплекте поставки.

Бак

Выполнен из нержавеющей стали AISI304 (12X18H10) или её аналога. Толщина стенок – 2-5 мм.

ТЭН

Трубчатые общепромышленные электронагреватели расположены близко к уровню входного патрубка и укреплены на резьбовых фланцах. Нагревательный элемент находится в стальной защитной оболочке.

Контрольная и защитная аппаратура

• Датчик наличия воды. Служит для защиты от возможности перегорания нагревателей при отсутствии жидкости. Конструктивно является поплавковым выключателем, настроенным на определённый верхний уровень.
• Датчик перегрева. Расположен на уровне выходной трубы. Настроен на 83-85°C в максимуме и 72-78°C в минимуме. Используется устройство типа Т24А085 с биметаллическим плоским элементом.
• Предохранительный клапан. При давлении выше 0,6 (±0,15) МПа блокирует выпуск теплоносителя в обслуживаемую сеть.
• Воздухоотводчик. Служит для автоматического сброса воздуха.
• Обратный клапан. Предотвращает обратное движение среды. Устанавливается на входном патрубке.

Бак теплоизолирован: сбоку и сверху – базальтовым волокном БТВ, снизу – утеплителем ППУ Polynor.
