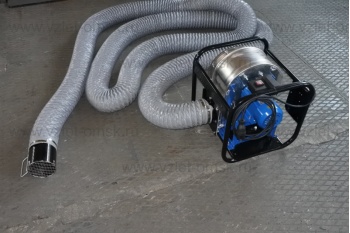

Данный вид относится к разряду центробежных. Переносной вентилятор ВП-1000 предназначен для продувки различных видов колодцев (как водопроводных, так и кабельных, канализационных и др.). Его нужно использовать для безопасности работников, прежде чем проводить в колодцах осмотры и измерения, обеспечив с его помощью проточную или вытяжную вентиляцию.
Способен функционировать как в приточном, так и в вытяжном режиме, выдерживает температуру от -30 до +45 ºС.
Преимущества
Высокая производительность и давление сокращает время продувки колодцев.
Небольшой вес из-за применения облегченной рамы и алюминиевого корпуса.
Компактные размеры.
Универсальность. Возможно использовать как в вытяжном режиме, так и в приточном.
Вход и выход защищен решеткой от попадания посторонних предметов.
Быстрая подготовка к работе из-за применения в конструкции быстроразъемного соединения для подключения гибкого воздуховода. Время подключения воздуховода занимает 3 секунды.
Удобная, влагозащищенная кнопка с индикацией для включения.
Удобная, складная ручка для переноски и опускания в колодец гибкого рукава.
Конструкция
Строение, габариты, параметры присоединения и установки представлены на схеме (рис.1);
Снаружи и изнутри агрегат покрывают защитными лакокрасочными материалами, соответствующими ГОСТам. Не наносят их на посадочные поверхности, пластмассовые, алюминиевые изделия, купленные уже окрашенные изделия, изделия из нержавеющей стали;
Рисунок 1
1 – выходной патрубок ф125 мм;
2 – корпус;
3 – всасывающий патрубок;
4 – электродвигатель АИРЕ63В4 IM1081 220в 0,37/1500;
5 – рама;
6 – гибкий рукав 10 м.;
7 – кнопка включения.
Принцип работы
Воздушные массы перемещаются за счёт энергии вращающегося рабочего колеса.
Во время вращения колеса, воздух проходит через коллектор, поступает в каналы, которые находятся между лопатками и под воздействием центробежных сил подходит к периферии. После этого он перемещается к выходному отверстию по спирали корпуса.
При необходимости конструкция может быть видоизменена, при этом негативные изменений в аэродинамических характеристиках и показателях надёжности не возникнет.
Правила безопасного монтажа и эксплуатации
Условия эксплуатации вентилятора переносного ВП-1000 должны соответствовать указанным в паспорте, который прилагается к изделию;
Климатические условия и режимы эксплуатации также задекларированы в нормативно-технической документации;
Техобслуживание и плановый ремонт должен проводиться согласно срокам, предусмотренных предприятием-изготовителем;
В «Правилах устройства электроустановок» прописаны условия монтажа электрооборудования. Все подвижные детали, выступающие за корпус, должны быть ограждены;
По ГОСТу необходимо провести заземление электродвигателя;
Сопротивление между болтом заземления и всеми металлическими токоведущими частями устройства, которые доступны для касания и могут оказаться под напряжением, должно находиться в границах до 0,1 Ом;
Согласно госстандартов также регламентируется уровень вибрации, которую он создаёт на месте работы;
Шум не должен быть выше прописанного в ГОСТе;
Если значения превышаются, то должны быть в наличие средства, которые позволят снизить их до предусмотренных норм.
Подготовка к работе
Установка устройства производится на твёрдой, ровной, горизонтальной площадке, на расстоянии 1,5м и более от горловины камеры или колодца.
Ось при установке должна быть размещена горизонтально, поверхность, на которую он устанавливается, расчищена, чтоб достичь устойчивости устройства.
Гибкий рукав, надетый на патрубок агрегата, закреплённый хомутом, опускают в колодец. Следует при этом избегать перегибов. Также необходимо обезопасить его от возможности опрокидывания внутрь колодца, например, прикрепить рукав к горловине.
Подключается к сети в 220В, в действие приводится кнопкой «пуск».
Проверку эффективности проветривания проводят через 10-15 минут работы. Его отключают, замеряют уровень загазованности. Если значения превышают норму, его включают и повторяют процедуру.
Эксплуатация
Работники, которые будут отвечать за их эксплуатацию, должны пройти специальное обучение и аттестацию.
Не реже раза за смену обслуживающий персонал обязан проверить исправность и режим работы, отметив результаты в журнале.
Техническим руководителем предприятия должен быть разработан график очистки от пыли проточной части, он основывается на знании свойств осаждаемых веществ и параметров передвижения пылевоздушных потоков. Работники должны чётко придерживаться этого графика при уборке.
Если они работают с агрессивными средами, то планово нужно проверять степень коррозии проточной части. В зависимости от того, насколько среда агрессивна, определяется периодичность проверки коррозийных изменений и способы, которыми она совершается.
Если в среде, которая перемещается воздушными потоками, присутствует конденсат, его нужно регулярно сливать в замкнутую систему дренажей.
При их работе необходим контроль смазки и температуры подшипников.
Если во время проветривания появились стуки, вибрации в самом устройстве, двигателе, муфте сцепления или отмечено повышение температуры узлов или двигателя, то его необходимо немедленно выключить.
Если произошла разбалансировка и он остановлен, то прежде чем запускать его, нужно проверить техническое состояние вала и подшипников.
Техобслуживание
Регулярно проводится внешний осмотр, чтоб вовремя заметить повреждения корпуса и деталей, следы масла из подшипникового узла мотора;
Проверяется качество болтовых и сварных креплений;
Проверяется качество крепления заземления вентилятора и ротора;
Проводится осмотр внешнего вида покрытий, при необходимости они обновляются;
Проточная и другие части очищаются от загрязнений и пыли;
Визуально проверяется степень износа, коррозийных повреждений;
Проверяется, насколько прочно закреплён сам насос, а также – двигатель и рабочее колесо.
Текущий ремонт
Заключается в устранении незначительных погрешностей в работе, проверку прочности соединений крепежей, затяжке их. Проводят его в период техобслуживания.
Параметр
Значение
Производительность, м³/час
700-1400
Давление в номинальном режиме, Па
280-290
Напряжение питания, В
220
Род тока
Переменный
Потребляемый ток, А
2,4
Размеры, мм (в собранном состоянии, без рукава)
430×415×430
Масса (без рукава)
20
Длина провода подключения, м
3
Рекомендуемая длина рукава, м
до 10
Внутренний диаметр рукава, мм
125
Диапазон рабочих температур, С
-30..+45
Время проветривания (в зависимости от размеров колодца или камеры), мин
5-15
Мощность электродвигаетля, кВт
0,37
Обороты электродвигаетля, об/мин
1500
Документ «Межотраслевые правила по охране труда при эксплуатации водопроводно-канализационного хозяйства ПОТ РМ-025-2002»: скачать документ, 151 KB
