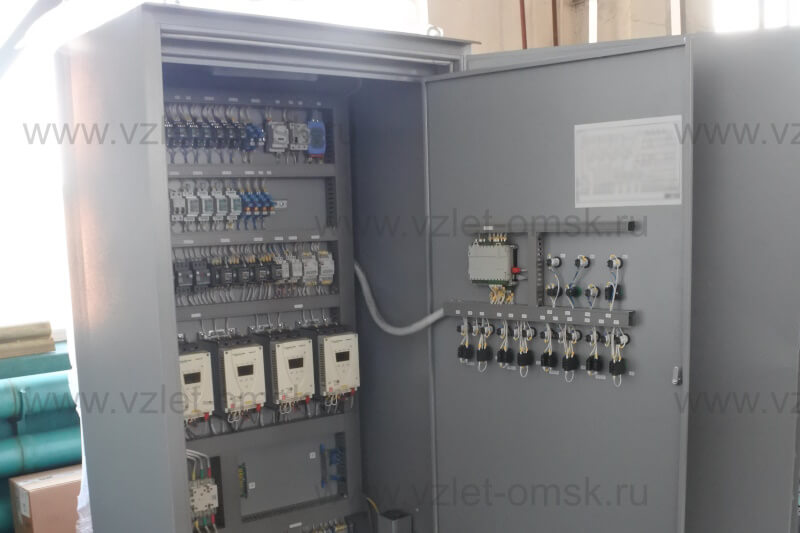

Фото шкафа управления Иртыш ШУ1-4.90.П4.6-32Шкаф управления Иртыш ШУ1-4.90.П4.6-32

Шкаф управления Иртыш ШУ1-4.90.П4.6-32

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУ1

-

4

.

90

.

П4

.

6

-

3

2

1

2



3



4



5



6



7

8



1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
 «П» – устройство плавного пуска;
6 – Тип защиты электродвигателя:
«6» – влаго-термозащита.
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного 2G;
3. модуля ввода-вывода MC;
4. модуля вывода дискретных сигналов MR;
5. модулей ввода-вывода MK110;
6. устройств плавного пуска TSA;
7. устройства защиты двигателя УЗД-8Р;
8. блоков питания;
9. автоматических выключателей;
10. магнитных пускателей;
11. промежуточных реле;
12. термостатов;
13. вентиляторов охлаждения;
14. обогревателей резистивных;
15. светосигнальной арматуры;
16. клеммных колодок;
17. системы проводов.

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

160

7

Номинальная мощность подключаемого электродвигателя, кВт

90

8

Предельный отключаемый ток, кА

10

9

Предельный коэффициент мощности (cosφ)

0,9

10

Тип датчика температуры

РТС-термистор

11

Тип датчика влажности

Датчик влажности СС06

12

Тип датчика уровня бака

поплавковый
выключатель/аналоговый датчик уровня 4…20 мА

13

Окружающая температура при работе

(-35…+40) °С

14

Окружающая температура при хранении

(-25…+55) °С

15

Относительная влажность воздуха

80% без конденсата

16

Максимальная высота над уровнем моря

1000м

17

Габариты шкафа управления

см. Приложение 4

18

Степень защиты

IP54

19

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

20

Степень загрязнения

по соглашению
с потребителем

21

Вид системы заземления

TN-S

22

Вид внутреннего разделения

1

23

Типы электрических соединений функциональных блоков

FFF

24

Условия окружающей среды

В

25

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

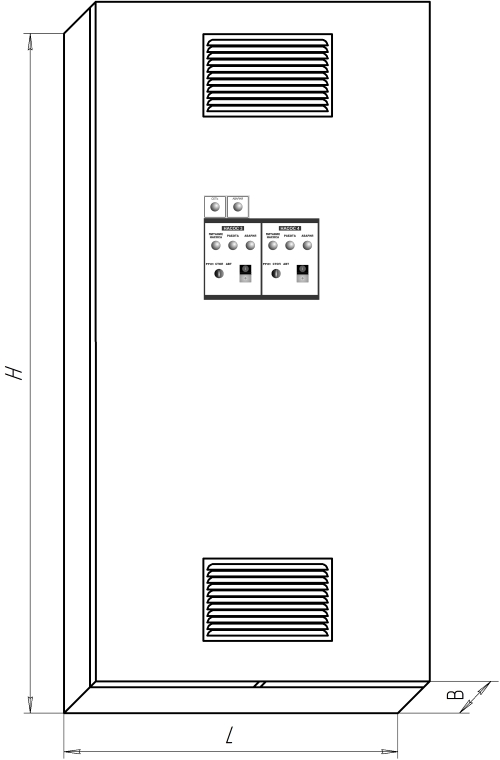

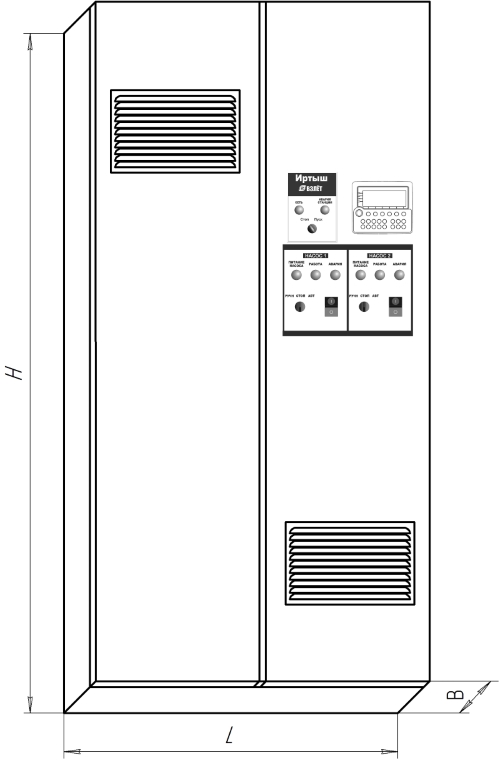

Габаритные размеры
Габаритные размеры
Габаритные размеры
Габаритные размеры

Наименование
Шкафа управления

H, мм

L, мм

B, мм

ШУ1-4.90.П4.6-32

а

2100

1000

600

б

2100

800

600

Назначение
управление по уровню (КНС)
Количество управляемых двигателей
4 шт
Тип запуска двигателя
устройство плавного пуска
Тип защиты двигателя
влаго-термозащита
Питающее напряжение
380 В
Количество вводов электропитания
2 ввода
