Шкаф управления Иртыш ШУ6-50-31 - Описание
- Характеристики
Условное обозначение
|
Иртыш |
ШУ6 |
- |
50 |
- |
3 |
1 |
|
|
1 |
2 |
3 |
4 |
5 |
|||
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ6» – Шкаф управления предназначен для приема и распределения электроэнергии.
3 – Максимальная сила тока, А;
4 – Питающее напряжение
«3» – 380В;
5 – Количество вводов питания.
Состав изделия
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. автоматического выключателя;
3. светосигнальной арматуры;
4. клеммных колодок;
5. системы проводов.
Сертификат соответствия
№ ТС RU C-RU.AУ05.B.06848
Технические характеристики
|
№ |
Наименование |
Значение |
|
1 |
Напряжение питания щита / частота тока |
~380В/50Гц |
|
2 |
Номинальный ток |
50А |
|
3 |
Допустимое отклонение напряжения питания от номинала |
+10%…минус 15% |
|
4 |
Окружающая температура при работе |
(0…+40) °С |
|
5 |
Окружающая температура при хранении |
(-25…+70) °С |
|
6 |
Относительная влажность воздуха |
80% без конденсата |
|
7 |
Максимальная высота над уровнем моря |
1000м |
|
8 |
Габариты щита управления |
500х400х220мм |
|
9 |
Степень защиты |
IP54 |

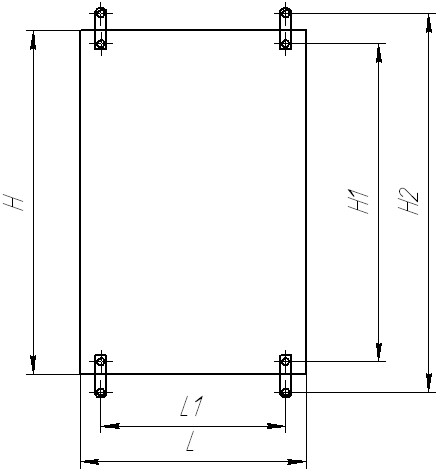

Общий вид шкафа управления и габаритные размеры
|
Наименование |
H, мм |
L, мм |
B, мм |
|
ШУ6-50-31 |
500 |
400 |
220 |
Скачать руководство по эксплуатации
