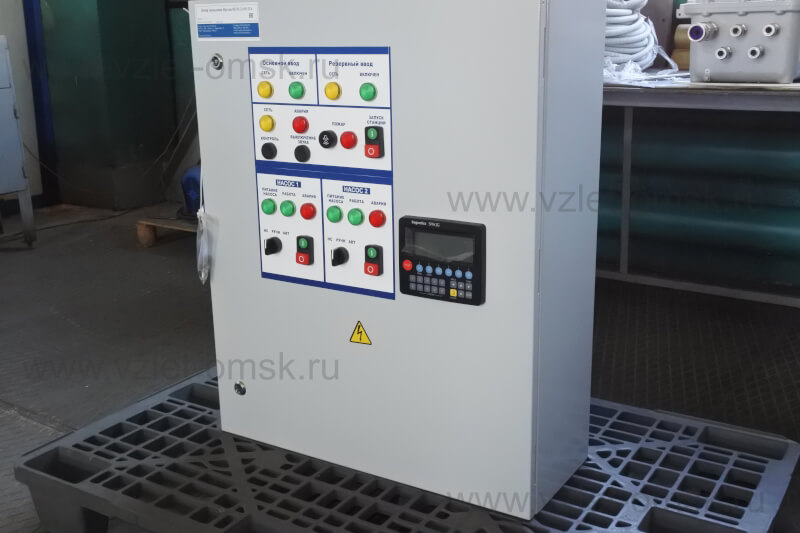

Фото шкафа управления Иртыш ШУП-2.1,5-32АШкаф управления Иртыш ШУП-2.1,5-32А

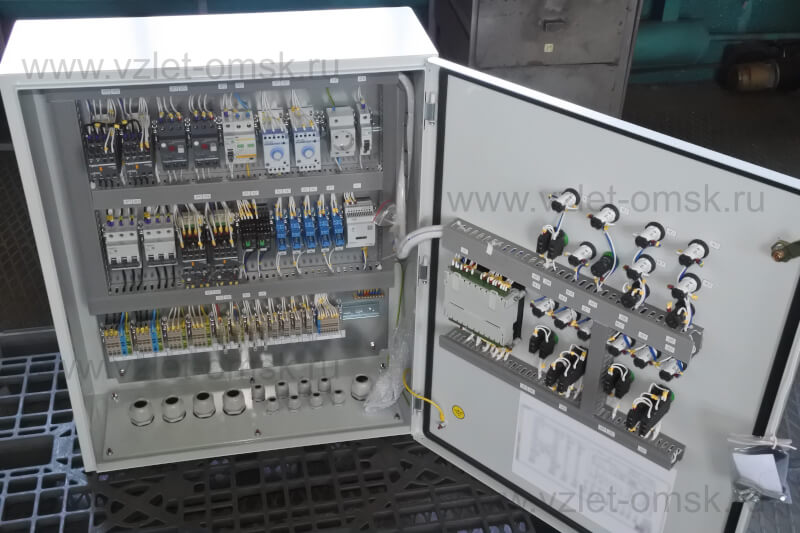

Фото шкафа управления Иртыш ШУП-2.1,5-32А

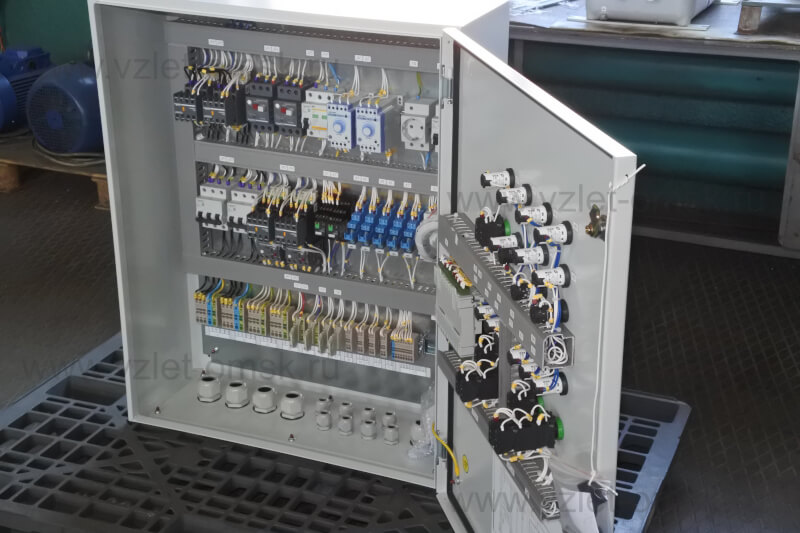

Фото шкафа управления Иртыш ШУП-2.1,5-32А

Шкаф управления Иртыш ШУП-2.1,5-32А

Цена по запросу
  • Описание
  • Характеристики

Иртыш

ШУП

2

1,5

3

1

2

3

4

5

6


1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления: «ШУП» – шкаф управления установкой пожаротушения;
3 – Количество управляемых электродвигателей, шт.;
4 – электродвигателя, кВт;
5 – Питающее напряжение «3» – 380В
6 – Количество вводов («А» – с АВР).

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH 2G;
3. модуля MC-0211;
4. реле напряжения РСН-25;
5. автоматических выключателей;
6. магнитных пускателей;
7. реле тепловых
8. светосигнальной арматуры;
9. клеммных колодок;
10. звонка электрического;
11. системы проводов
Сертификат соответствия № ТС RU C-RU.AУ05.B.06848

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

4

7

Номинальная мощность подключаемых электродвигателей, кВт

1,5

8

Предельный отключаемый ток, кА

50

9

Предельный коэффициент мощности (cosφ)

0,89

10

Окружающая температура при работе

(-5…+55) °С

11

Окружающая температура при хранении

(-25…+55) °С

12

Относительная влажность воздуха

80% без конденсата

13

Максимальная высота над уровнем моря

1000м

14

Габариты шкафа управления

см. Приложение 3

15

Степень защиты

IP54

16

Меры защиты обслуживающего персонала

Защита от прямого

прикосновения

к токоведущим частям.

17

Степень загрязнения

по соглашению

с потребителем

18

Вид системы заземления

TN-S

19

Вид внутреннего разделения

1

20

Типы электрических соединений функциональных блоков

FFF

21

Условия окружающей среды

В

22

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

Наименование

Шкафа управления

H, мм

L, мм

B, мм

H1, мм

H2, мм

L1, мм

ШУП-2.1,5-32А

1000

650

285

950

1035

570

Назначение
управление установкой пожаротушения
Количество управляемых двигателей
2 шт
Тип запуска двигателя
прямой пуск (ручной режим)
Тип защиты двигателя
без защиты
Питающее напряжение
380 В
Количество вводов электропитания
2 с АВР
