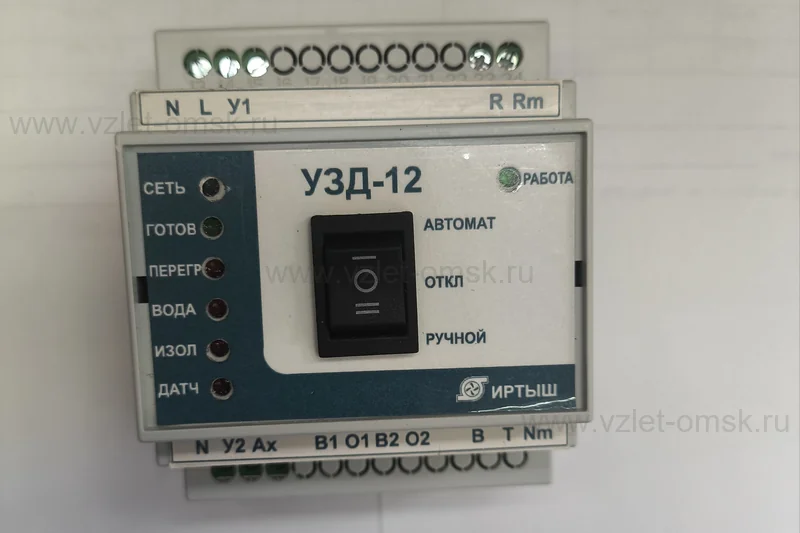

Устройство защиты и управления двигателем УЗД-12 для погружных насосов с контролем температуры, влажности и сопротивления изоляции. Автоматически защищает двигатель от аварийных режимов и управляет насосом по сигналам от поплавковых датчиков уровня.
Описание устройства защиты и управления двигателем УЗД-12
УЗД-12 — это микропроцессорное устройство, предназначенное для защиты двигателя погружного насоса от аварийных режимов и управления насосом по сигналам от поплавковых датчиков уровня. Устройство работает совместно с датчиками температуры и влаги, установленными в двигателе, и обеспечивает стабильную и безопасную эксплуатацию насосного оборудования.
Устройство защиты и управления двигателем УЗД-12 выполняет защитное отключение при перегреве двигателя, попадании воды в корпус насоса, пробое изоляции обмоток двигателя и неисправности датчиков. Такой контроль помогает предотвратить повреждение двигателя, снизить риск аварийных остановок и уменьшить расходы на ремонт.
Дополнительно УЗД-12 обеспечивает управление погружным насосом по сигналам от двух поплавковых датчиков, а также позволяет выбрать режим управления при помощи переключателя на устройстве. Световая индикация состояния двигателя, датчиков и аварийных ситуаций упрощает контроль работы насоса и ускоряет диагностику неисправностей.
УЗД-12 подходит для применения в системах водоотведения и других насосных установках, где требуется автоматическое управление уровнем жидкости, защита двигателя и удобный контроль состояния оборудования в шкафу управления.
Преимущества УЗД-12
- Защита двигателя погружного насоса от аварийных режимов
УЗД-12 отключает двигатель при перегреве, попадании воды в корпус, снижении сопротивления изоляции и неисправности датчиков, помогая предотвратить поломки и простой оборудования. - Автоматическое управление насосом по поплавковым датчикам
Устройство управляет работой погружного насоса по сигналам от двух поплавковых датчиков уровня, что удобно для автоматизации насосной станции или резервуара. - Выбор режима управления
Переключатель режима управления позволяет адаптировать работу устройства под конкретные условия эксплуатации и схему работы насосного оборудования. - Визуальный контроль и быстрая диагностика
Индикация состояния двигателя, датчиков и аварийных ситуаций помогает оперативно определить текущий режим работы и быстрее найти причину неисправности. - Компактный монтаж в шкафу управления
Небольшие габариты и удобное подключение делают УЗД-12 практичным решением для установки в системах управления погружными насосами. - Снижение затрат на обслуживание насоса
Своевременное отключение двигателя при аварийных режимах помогает продлить срок службы насосного оборудования и уменьшить расходы на ремонт.
Функции устройства УЗД-12
- защитное отключение при перегреве двигателя;
- защитное отключение при попадании воды в корпус насоса;
- контроль сопротивления изоляции обмоток двигателя;
- контроль исправности датчиков температуры и влажности;
- управление погружным насосом по сигналам от двух поплавковых датчиков уровня;
- выбор режима управления переключателем;
- индикация состояния двигателя;
- индикация состояния датчиков;
- индикация аварийных ситуаций.
Технические характеристики УЗД-12
| Параметр | Значение |
|---|---|
| Номинальное напряжение питания | 220 В (50 Гц) |
| Ток потребления, не более | 100 мА |
| Предельно допустимый диапазон напряжения питания | 176–253 В |
| Тип датчиков влажности | кондуктометрический (СС06) |
| Тип датчиков температуры | PTC-термистор, гальванически развязанный от обмоток и корпуса двигателя |
| Порог перехода в состояние «Перегрев» | 2,0 ± 0,1 кОм |
| Гистерезис по порогу «Перегрев» | 700–720 Ом |
| Порог перехода в состояние «Замыкание термодатчика» | 15–70 Ом |
| Гистерезис по порогу «Замыкание термодатчика» | 32–50 Ом |
| Порог перехода в состояние «Обрыв термодатчика» | 22,5–23,5 кОм |
| Гистерезис по порогу «Обрыв термодатчика» | 8,4–8,55 кОм |
| Порог срабатывания аварии по сопротивлению изоляции | 0,9–1,3 МОм |
| Гистерезис по порогу «Изоляция» | 140–170 кОм |
| Номинал резистора контроля исправности датчика влажности | 100 кОм ±5% (1 Вт) |
| Порог перехода в состояние «Обрыв датчика влажности» | 124–129 кОм |
| Гистерезис по порогу «Обрыв датчика влажности» | 4,3–4,8 кОм |
| Порог перехода в состояние «Вода» | 57–65 кОм |
| Гистерезис по порогу «Вода» | 8,3–9,2 кОм |
| Время готовности после подачи питания, не более | 3 с |
| Номинальная задержка отключения после сигнала неисправности | 1,0 с |
| Номинальная задержка включения после снятия сигнала неисправности | 1,0 с |
| Коммутируемое переменное напряжение между выводами У1, У2, В1, О1, В2 и О2 | = U питания |
| Коммутируемый переменный ток, выводы У1 и У2 | не более 5,0 А |
| Коммутируемое переменное напряжение, выводы У1 и У2 | 220 В (50 Гц) |
| Диапазон рабочих температур | от −40 до +55 °С |
| Допустимая относительная влажность воздуха | не более 80% без конденсации |
| Степень защиты | IP20 |
| Габариты | 70 × 86 × 61 мм |
| Масса, не более | 130 г |
Где применяется УЗД-12
Устройство защиты и управления двигателем УЗД-12 применяется в системах с погружными насосами, где требуется автоматическое управление по уровню жидкости, защита двигателя от аварийных режимов и контроль состояния датчиков в составе шкафа управления насосным оборудованием.
Часто задаваемые вопросы
Для чего нужно устройство УЗД-12?
УЗД-12 предназначено для защиты двигателя погружного насоса от перегрева, попадания воды, пробоя изоляции и неисправности датчиков, а также для управления насосом по сигналам от поплавковых датчиков уровня.
С какими датчиками работает УЗД-12?
Устройство работает с датчиком влажности СС06, датчиками температуры типа PTC-термистор и двумя поплавковыми датчиками уровня для управления работой насоса.
Можно ли использовать УЗД-12 для автоматического управления насосом?
Да, УЗД-12 позволяет управлять погружным насосом по сигналам от двух поплавковых датчиков уровня и выбирать режим управления переключателем на устройстве.
Какое питание требуется для работы УЗД-12?
УЗД-12 питается от сети 220 В, 50 Гц. Допустимый диапазон напряжения питания составляет 176–253 В.
Есть ли у УЗД-12 индикация состояния и аварий?
Да, устройство имеет индикацию состояния двигателя, состояния датчиков и аварийных ситуаций, что упрощает эксплуатацию и диагностику.
