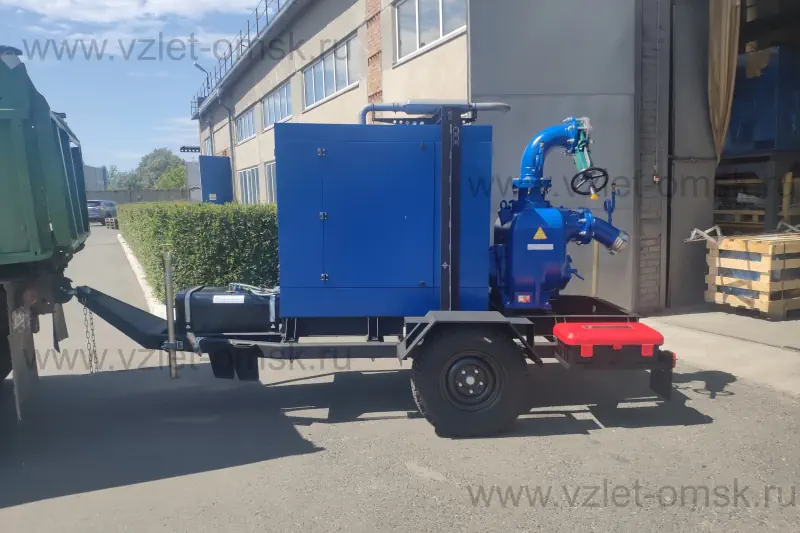

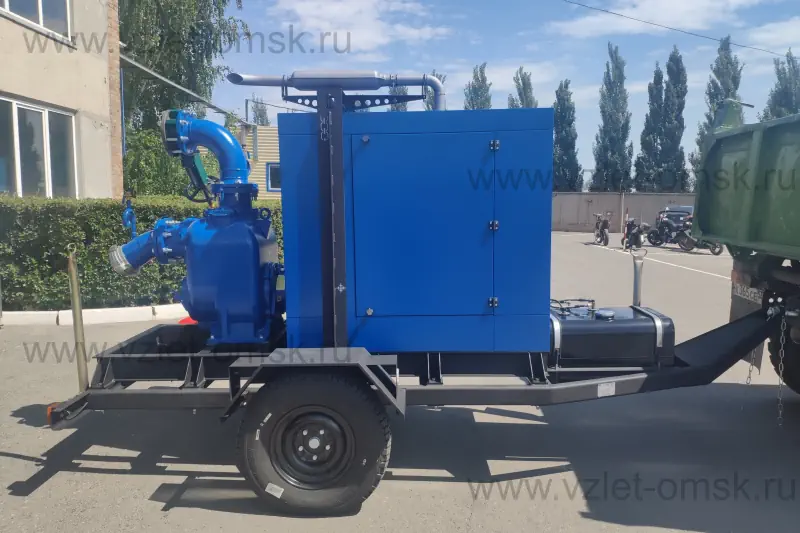

Дизельный насосный агрегат Иртыш ДНА 280/18
Дизельный насосный агрегат Иртыш ДНА 280/18 (в передвижном исполнении на прицепе) представляет собой автономную самовсасывающую насосную станцию промышленного класса. Агрегат спроектирован для оперативного перекачивания сильнозагрязненных бытовых, дренажных и промышленных стоков, содержащих твердые неабразивные включения диаметром до 50 мм. Автономный дизельный привод Д-242 мощностью 46 кВт позволяет использовать установку на объектах без доступа к электрическим сетям: при осушении котлованов, ликвидации аварий на теплотрассах и водоканалах.
Конструктивные преимущества и особенности ДНА
Назначение и условия эксплуатации
Дизельные насосные агрегаты серии ДНА предназначены для перекачивания неочищенных сточных вод, фекальных масс и промышленных шламовых вод со следующими физико-химическими показателями:
- Водородный показатель среды: pH = 6,0–9,0;
- Плотность жидкости: до 1100 кг/м³ при температуре до 70 °C;
- Неабразивные взвешенные частицы: размер до 50 мм, концентрация до 2% по массе;
- Абразивные примеси: размер до 5 мм, объемом не более 1% (микротвердость до 9000 МПа).
В соответствии с ГОСТ 27.003-2016 агрегаты относятся к восстанавливаемым, ремонтируемым изделиям вида 1, что гарантирует длительный общий технический ресурс.
Расшифровка условного обозначения (маркировки)
Иртыш ДНА 280/18.НС2.Д242.46/1600.К1.1.12.П
| Индекс маркировки | Техническое значение параметра |
|---|---|
| Иртыш | Фирменная серия насосного оборудования |
| ДНА | Тип изделия — дизельный насосный агрегат |
| 280 | Номинальная объемная подача (расход), м³/ч |
| 18 | Номинальный развиваемый напор, м |
| НС2 | Самовсасывающий насос с закрытым двухканальным рабочим колесом |
| Д242 | Заводская марка четырехцилиндрового дизельного двигателя |
| 46 | Полезная номинальная мощность приводного ДВС, кВт |
| 1600 | Номинальная частота вращения коленчатого вала, об/мин |
| К1 | Вариант конструктивной защиты: погодозащищенный капот двигателя |
| 1 | Запорная арматура: гильотинный затвор (1 шт.) в комплекте |
| 12 | Суммарная длина быстросборного всасывающего трубопровода, м |
| П | Тип мобильности: передвижное исполнение на шасси прицепа |
Технические характеристики агрегата ДНА 280/18
| Наименование технического параметра | Значение и регламентированные допуски |
|---|---|
| Номинальная подача насоса | 280 м³/ч |
| Номинальный напор | 18 м |
| Модель промышленного дизеля | ММЗ Д-242 (Минский моторный завод) |
| Модель самовсасывающего насоса | Иртыш НС2 |
| Частота вращения приводного вала | 1600 об/мин (26,6 с⁻¹) |
| Допускаемый кавитационный запас (NPSHr) | не более 4,7 м |
| Объем встроенного топливного бака | 125 л |
| Габаритные размеры (Длина × Ширина × Высота) | 4350 × 2000 × 2350 мм |
| Конструктивная масса установки (сухая) | не более 1830 кг |
Комплектность заводской поставки
- Дизельный насосный агрегат Иртыш ДНА в сборе на шасси;
- Технический паспорт и руководство по безопасной эксплуатации ДНА;
- Сервисная книжка, руководство по эксплуатации и гарантийный талон на дизель Д-242;
- Паспорт и руководство по обслуживанию самовсасывающего насоса;
- Паспорт и ПТС на специализированный полуприцеп ПТ 1-1,8 ССМ;
- Документация и гарантия на предпусковой дизельный подогреватель двигателя 14TC-Mini-24-GP;
- Паспорт-сертификат на высокоэластичную муфту В-0 со жгутовой торообразной оболочкой;
- Технический паспорт на комплектный огнетушитель;
- Комплект ЗИП (инструменты и запасные элементы) согласно ведомости ММЗ Д-242.
Примечание: Базовый комплект поставки может быть изменен или расширен в соответствии со спецификацией к договору.

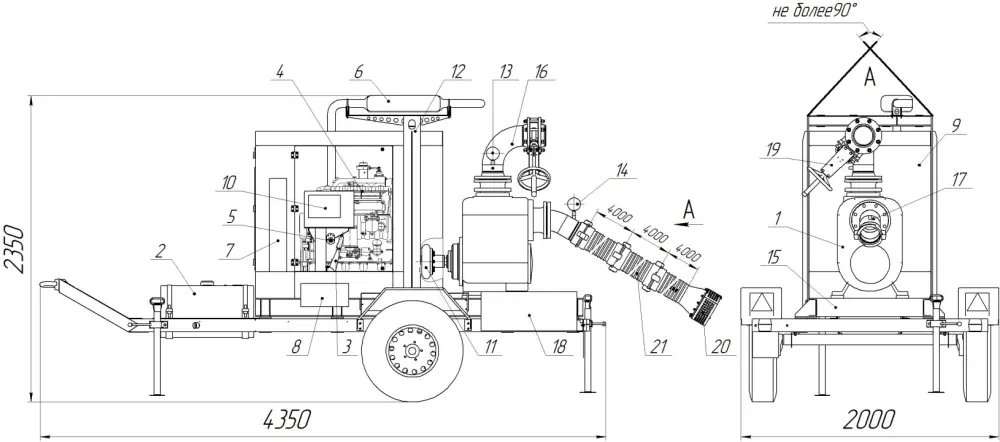

Габаритно-присоединительный чертеж ДНА 280/18
График рабочих характеристик ДНА 280/18 (НС2)
Представленные гидравлические параметры получены при стабильной частоте вращения коленчатого вала дизеля 1600 об/мин. При изменении оборотов рабочая точка смещается в соответствии с законами подобия.
