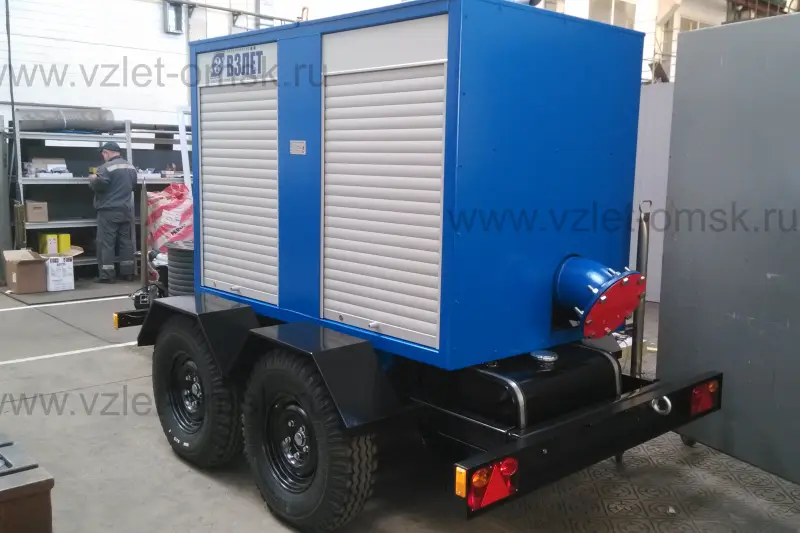

ДНА 500/35.НС2.266.95/1500.К.М.1.8.П - Описание
- Характеристики
- Видео
- Насос имеет торцовое уплотнение, которое исключает протечки среды наружу и позволяет сохранять место эксплуатации ДНА в чистоте.
- Жалюзи позволяют удобно обслуживать ДНА, при открытии не занимают пространство, а при резком порыве ветра не захлопываются.
- Мотопомпа быстро заполняет насос и сокращает время запуска агрегата.
- Всасывающая линия длиной 8 м позволяет не двигать ДНА к воде при понижении уровня. Два отрезка по 4 м удобны при монтаже и перевозке.
- Капот защищает от осадков, пыли, ультрафиолета и шума, что особенно важно ночью при устранении коммунальных аварий в жилой застройке.
- На двигатель используются стандартные расходники (фильтры), которые можно приобрести практически в любом городе, что минимизирует время простоя ДНА.
- ДНА спроектирован таким образом, что нагрузка на двигатель в рабочей точке составляет 70–80%, что повышает моторесурс двигателя.
- Муфта проста и надёжна, не требует сложного обслуживания в процессе эксплуатации.
НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Агрегаты типа ДНА 500/35.НС2.266.95/1500.К.М.1.8.П предназначены для перекачивания бытовых и промышленных загрязнённых жидкостей (фекальных, сточных вод, промышленных стоков) с водородным показателем рН=6,0...9,0 плотностью до 1100 кг/м³, температурой до 70°С, с содержанием различных неабразивных взвешенных частиц максимальным размером до 50 мм, концентрацией до 2% по массе, абразивных взвешенных частиц не более 1% по объёму размером до 5 мм и микротвердостью не более 9000 МПа.
Применяются при строительстве промышленных, жилых сооружений с целью осушения котлованов, траншей, теплотрасс, для откачки фекальных жидкостей, сточных вод, промышленных отходов из колодцев и выгребных ям.
Условное обозначение дизельного насосного агрегата:
| Иртыш | ДНА | 500 | / | 35 | . | НС2 | . | 266 | . | 95 | / | 1500 | . | К | . | М | . | 1 | . | 8 | . | П |
| 1 | 2 | 3 | / | 4 | . | 5 | . | 6 | . | 7 | / | 8 | . | 9 | . | 10 | . | 11 | . | 12 | . | 13 |
1 – Серия – Иртыш;
2 – Тип агрегата: ДНА – дизельный насосный агрегат;
3 – Номинальный расход агрегата - м³/ч;
4 – Номинальный напор агрегата – м;
5 – Насос самовсасывающий с двухканальным закрытым рабочим колесом;
6 – Марка установленного двигателя;
7 – Полезная мощность двигателя;
8 – Номинальная частота вращения вала двигателя;
9 – Вариант исполнения: К – капот;
10 – М – мотопомпа;
11 – 1 – затвор гильотинный;
12 – Длина всасывающего трубопровода – 8м;
13 – Исполнение: П – передвижной.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные параметры дизельного насосного агрегата
| Наименование | Марка / Значение |
|---|---|
| Дизельный насосный агрегат | ДНА 500/35.НС2.266.95/1500.К.М.1.8.П |
| Марка двигателя | Д-266.4 |
| Марка насоса | НС2 |
| Подача, м³/ч | 500 |
| Напор, м | 35 |
| Частота вращения вала двигателя, с⁻¹ (об/мин) | 25 (1500) |
| Масса агрегата (без топлива), кг, не более | 3400 |
| Габаритные размеры агрегата, мм (ДхШхВ) | 5350х2090х2930 |
| Допускаемый кавитационный запас, не более, м | 5,5 |
| Ёмкость топливного бака, л | 200 |
СОСТАВ ИЗДЕЛИЯ
В комплект поставки дизельного насосного агрегата входит:
- Дизельный насосный агрегат.
- Руководство по эксплуатации (паспорт) на дизельный насосный агрегат.
- Руководство по эксплуатации и гарантийный талон на дизель Д-266.4.
- Паспорт/руководство по эксплуатации на самовсасывающий насос серии «Иртыш» типа НС.
- Руководство по эксплуатации и гарантийный талон мотопомпа GVP 10.
- Паспорт/руководство по эксплуатации прицепа тракторного ПТ 2-3.5-1 ССМ.
- Гарантийный талон/руководство по эксплуатации подогреватели предпусковые дизельные 14ТС-10-24-5650.
- Паспорт линейный актуатор ЛА2-12-10-800-50.
- Паспорта на манометры, мановакуумметры, вакуумметры, напоромеры, тягонапоромеры, тягомеры ФТ.
- Огнетушитель и технический паспорт.
- Паспорт на жалюзи-роллета металлическая с ручным приводом с пружинно-инерционным механизмом ЖР PD/39N А РП ГОСТ Р 52502-2012.
- Инструкция по установке насосного агрегата на колесную тележку.
- ЗИП согласно документации на дизель Д-266.4.
Примечание: Комплект поставки может корректироваться по дополнительному договору.

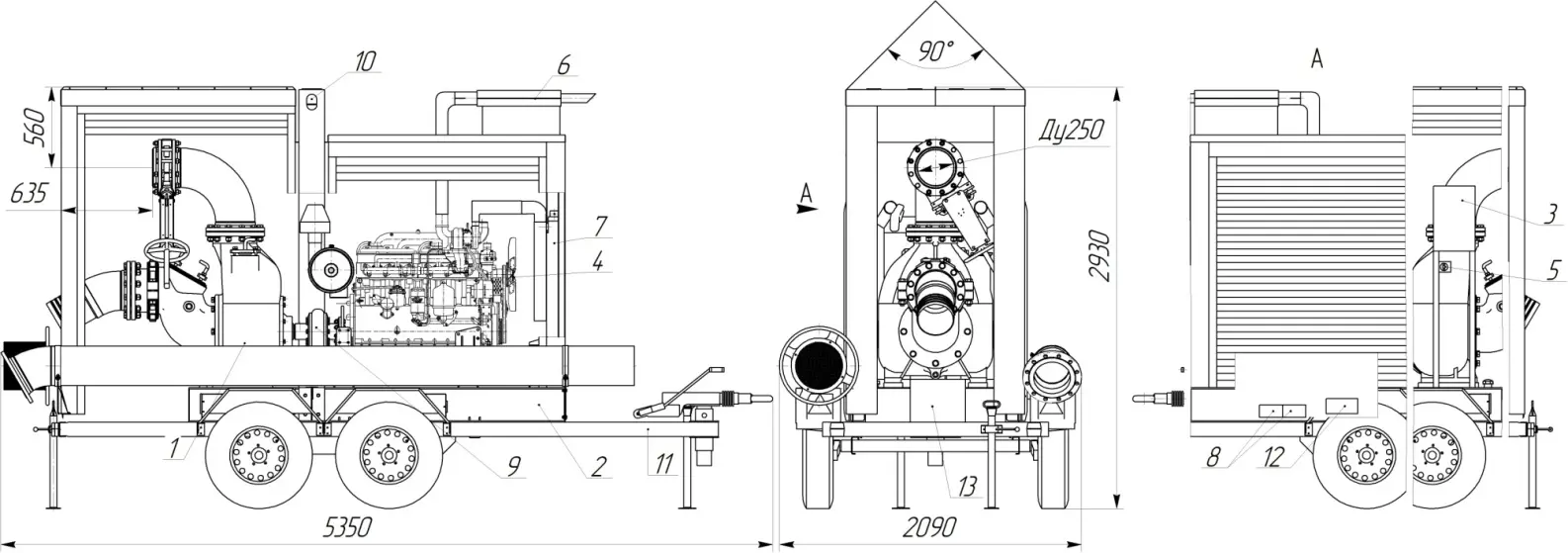

Габаритно-присоединительный чертеж агрегата ДНА 500/35.НС2.266.95/1500.К.М.1.8.П
1. Насос самовсасывающий; 2. Рама-бак; 3. Шкаф управления; 4. Дизельный двигатель; 5. Выключатель массы; 6. Система выпуска отработавших газов с глушителем выхлопа; 7. Радиатор; 8. АКБ; 9. Муфта; 10. Грузоподъемная ручка; 11. Прицеп; 12. Подогреватель топлива; 13. Мотопомпа.

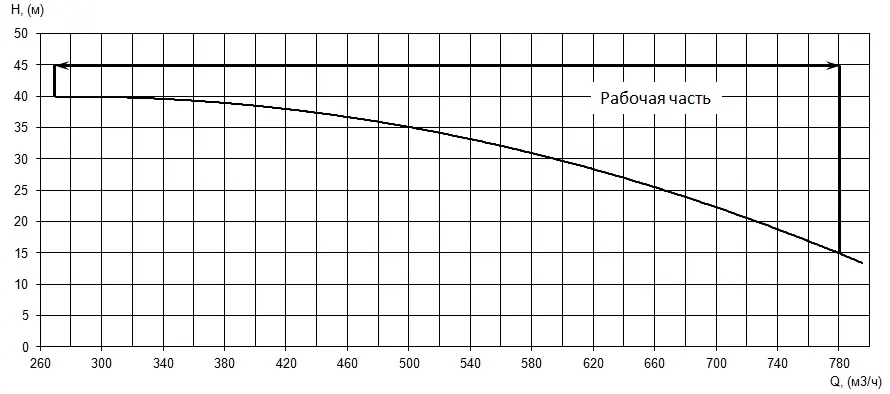

Рабочие характеристики насоса (агрегата) ДНА 500/35.НС2.266.95/1500.К.М.1.8.П
Параметры приведены при частоте вращения вала дизеля 1525 об/мин.
