Наружный насос Иртыш НФ2 50/140.127.Т-3/2-200 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Н - наружный электродвигатель («сухой»);
Ф - для сточных масс;
2 – в насосе установлено двух - канальное рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
140 - номинальный диаметр рабочего колеса, мм;
127 - фактический диаметр рабочего колеса, мм;
Т - специальное исполнение по требованиям заказчика (укомплектован ответными фланцами)
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
2 – стационарный моноблочный горизонтальный монтаж насоса;
0 – без шкафа защиты и управления;
0 – без защиты;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

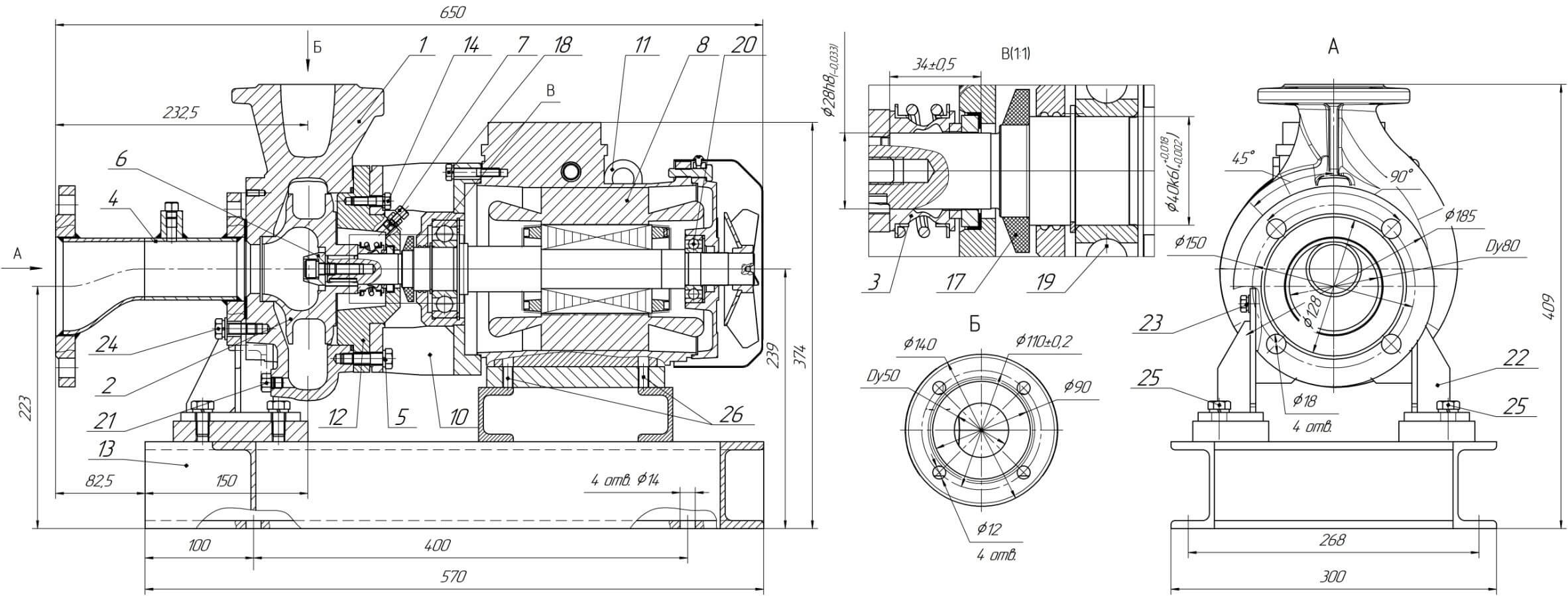

Общий вид и габаритные размеры электронасоса
1. Корпус спиральный;
2. Колесо рабочее (свободновихревое открытого типа для электронасоса "Иртыш"НФс);
3. Торцовое уплотнение;
4. Патрубок входной;
5. Метизы крепления корпуса спирального к проставке;
6. Метизы крепления колеса рабочего;
7. Кран Маевского;
8. Электродвигатель;
10. Проставка;
11. Строповочная проушина;
12. Фланец;
13. Рама;
14. Метизы крепления проставки к фланцу;
17.Отбойник;
18. Метизы крепления проставки к электродвигателю;
19. Подшипники;
20. Подшипник;
21. Пробка слива воды;
22. Лапа корпуса спирального;
23. Метизы крепления лапы к корпусу спиральному;
24. Метизы крепления патрубка входного;
25. Метизы крепления корпуса спирального к раме;
26. Метизы крепления электродвигателя

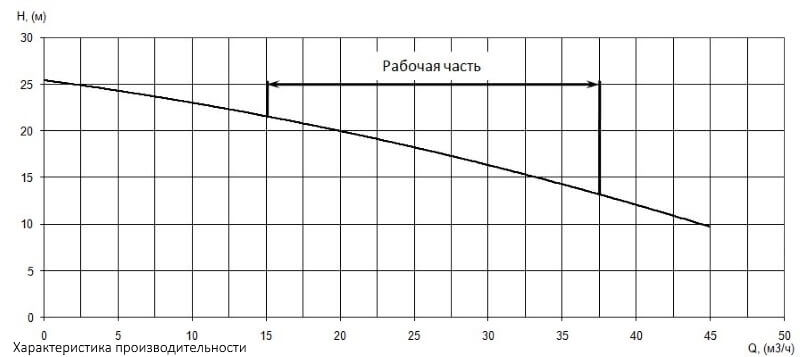

Параметры рабочей точки
|
Производительность, Q |
20 |
м³/ч |
|
Напор, Н |
20 |
м |
|

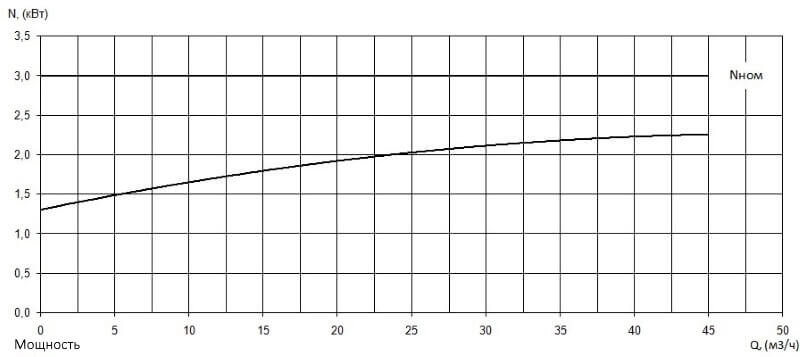

Потребляемая мощность в рабочей точке, Nпотр |
1,9 |
кВт |
|

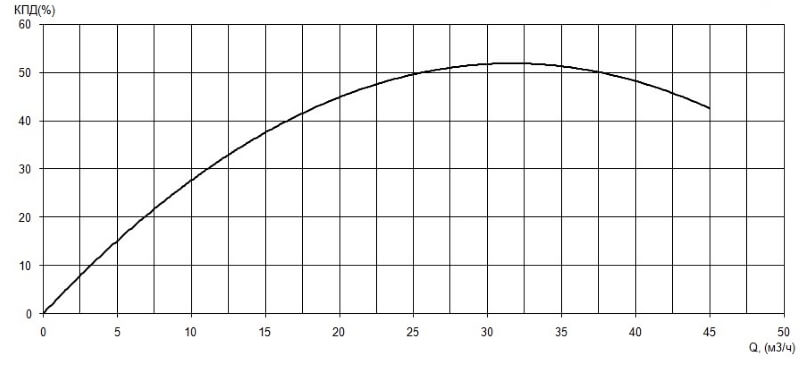

КПД агрегата, η |
45 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
50 |
|
Условный диаметр входногоого патрубка, Ду, мм |
80 |
|
Тип рабочего колеса |
двух - канальное |
|
Фактический диаметр рабочего колеса, мм |
127 |
|
Максимальный размер перекачиваемых частиц, мм |
25 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
3 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
7 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2850 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
82 |
|
Соединение обмоток по схеме |
D/« |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата |
70 кг |
