Насос наружный фекальный серии  «Иртыш» НФ2 65/250.258-45/2-210Насос наружный фекальный серии «Иртыш» НФ2 65/250.258-45/2-210
Насос наружный фекальный серии  «Иртыш» НФ2 65/250.258-45/2-210

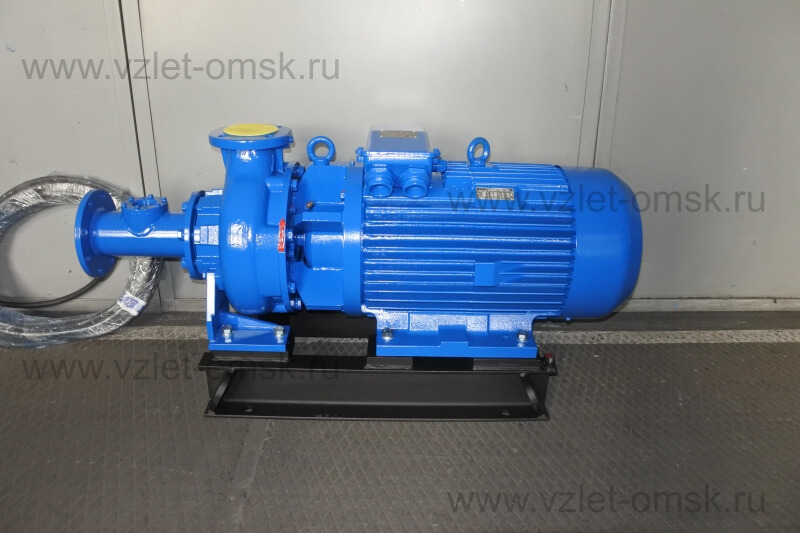

Наружный насос Иртыш НФ2 65/250.258-45/2-210

Цена по запросу
  • Описание
  • Характеристики
  • Видео
  • Документация

Расшифровка обозначения

Н - наружный электродвигатель («сухой»);
Ф - для сточных масс;
2 – - в насосе установлено двух - канальное рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
250 - номинальный диаметр рабочего колеса, мм;
258 - фактический диаметр рабочего колеса, мм;
45 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
2 – стационарный моноблочный горизонтальный монтаж насоса;
1 – без шкафа защиты и управления;
0 – без защиты;

Шкаф защиты и управления

Насос не укомплектован шкафом защиты серии Иртыш.
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

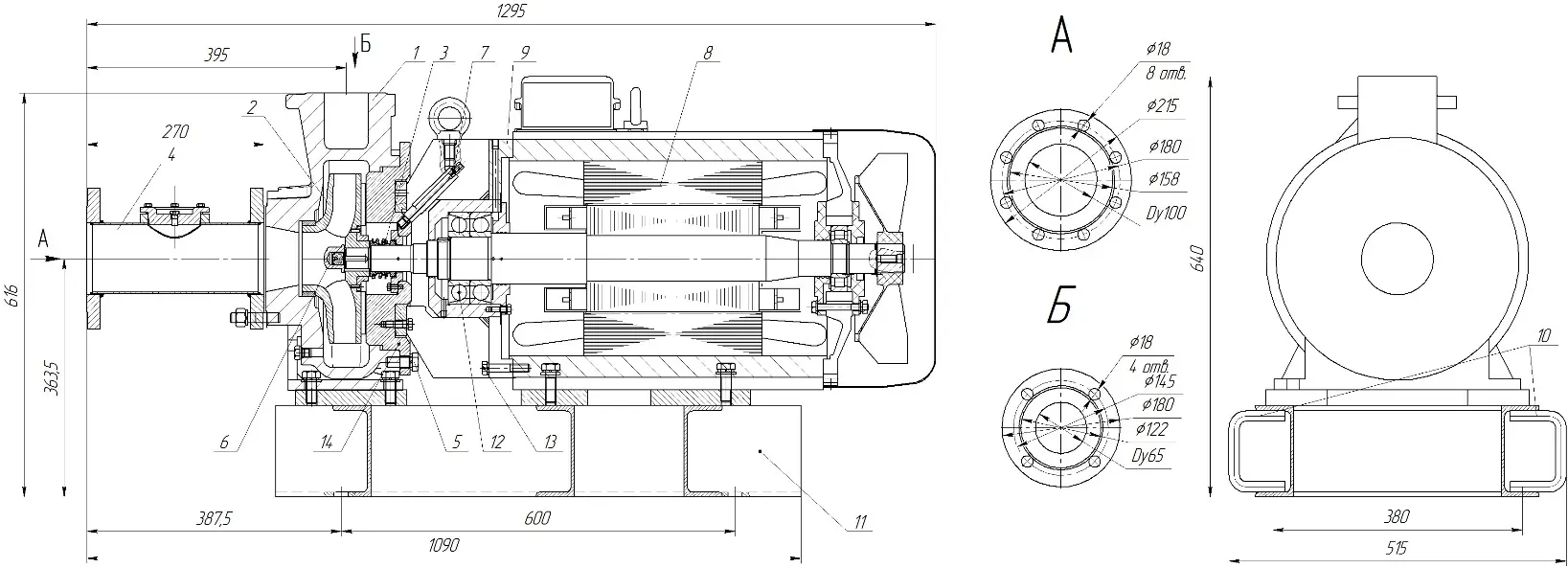

Общий вид и габаритные размеры электронасоса

Габаритные размеры

1. Корпус спиральный; 2. Колесо рабочее; 3. Торцовое уплотнение; 4. Патрубок входной; 5. Метизы крепления фланца к корпусу спиральному; 6. Крепление колеса рабочего; 7. Кран "Маевского"; 8. Электродвигатель; 9. Проставка; 10. Проушины; 11. Рама; 12. Подшипники; 13. Метизы крепления проставки к электродвигателю.

Параметры рабочей точки

Производительность, Q

100

м³/ч

Напор, Н

80

м

Потребляемая мощность в рабочей точке, Nпотр

40

кВт

КПД агрегата, η

50

%

Характеристики насоса

Вариант монтажа насоса

стационарный моноблочный горизонтальный

Условный диаметр напорного патрубка, Ду, мм

65

Условный диаметр входногоого патрубка, Ду, мм

100

Тип рабочего колеса

двухканальное

Фактический диаметр рабочего колеса, мм

250

Максимальный размер перекачиваемых частиц, мм

25

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

45

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

82

Число полюсов

2

Частота вращения, об/мин

2940

Сos φ

0,9

КПД эл. двигателя

92,8

Соединение обмоток по схеме

Класс нагревостойкости

F

Степень защиты электродвигателя

IP 54

Способ защиты электродвигателя

без защиты

Класс энергоэффективности

ie1

Исполнение шкафа защиты, поставляемого в комплекте с насосом

без шкафа защиты и управления

График характеристики напор/подача, КПД, мощность

Ресурсы

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата, кг.

440


Модель насоса
НФ
Тип всасывания
нормальновсасывающие
Вариант монтажа
стационарный
Установка
горизонтальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
45
Охлаждение
охлаждение вентилятором IP54
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
канализация (фекальные стоки, промышленные стоки, бытовые стоки, ливневые стоки)
Способ установки
наружный
