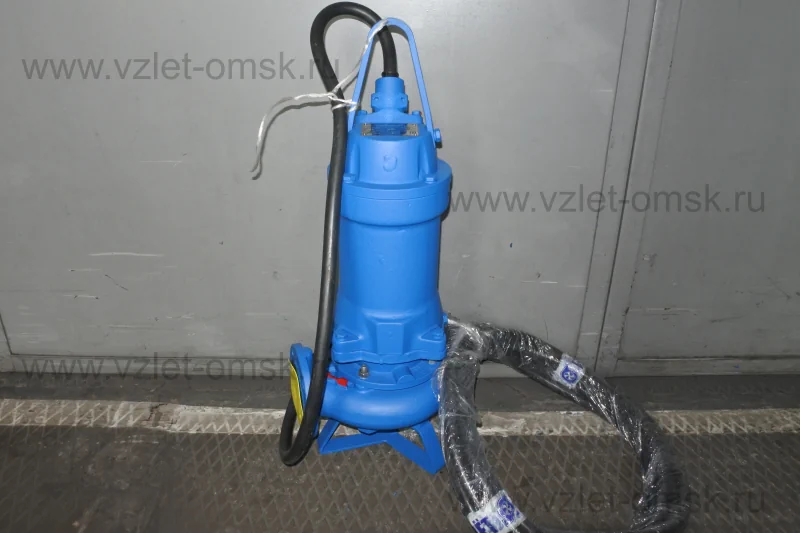

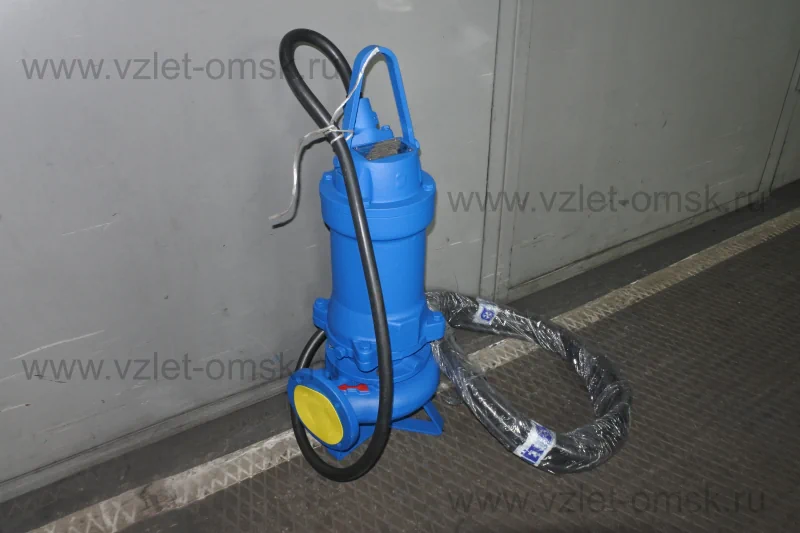

Насос погружной фекальный серии «Иртыш» ПФ2 65/135.132-3/2-016
- Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Насос ПФ2 65/135.132-3/2-016
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двухканальное рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
135 - номинальный диаметр рабочего колеса, мм;
132 - фактический диаметр рабочего колеса, мм;
3 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
1 - ручного управления;
6 - влаго-термозащита;
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.3.6-31
Габаритные размеры
Обозначения на чертеже
- Электродвигатель;
- Колесо рабочее;
- Корпус спиральный;
- Торцовое уплотнение
- Торцовое уплотнение;
- Встроенный кабель;
- Поплавковый выключатель;
- Пробка масляной камеры;
- Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
- Метизы крепления колеса рабочего;
- Подшипник;
- Подшипник;
- Датчик влажности;
- Подставка;
- Корпус камеры;
- Метизы крепления корпуса камеры к корпусу спиральному;
- Стакан подшипника;
- Корпус электродвигателя
Параметры рабочей точки
|
Производительность, Q |
35 м³/ч |
|
Напор, Н |
17 м |
|
Потребляемая мощность в рабочей точке, Nпотр |
2,3 кВт |
|
КПД агрегата, η |
56% |
Характеристики насоса
|
Вариант монтажа насоса |
мобильный погружной монтаж |
|
Условный диаметр напорного патрубка, Ду, мм |
65 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
132 |
|
Рекомендуемая глубина погружения, м |
не более 10 |
|
Максимальный размер перекачиваемых частиц, мм |
25 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
3 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
7,03 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
2850 |
|
Сos φ |
0,85 |
|
КПД эл. двигателя |
82 |
|
Соединение обмоток по схеме |
☆ |
|
Класс нагревостойкости |
F |
|
Способ охлаждения электродвигателя |
погружной электродвигатель без принудительного охлаждения; |
|
Способ защиты электродвигателя |
влаго - термозащита; |
|
Степень защиты электродвигателя |
IP 68; |
|
Длина встроенного электрического кабеля, м |
10 |
|
Количество жил кабеля, шт. |
7 |
|
Сечение жил, мм² |
2,5 |
|
Изоляция кабеля |
маслостойкая |
|
Исполнение шкафа защиты, поставляемого в комплекте с насосом |
ручного управления |

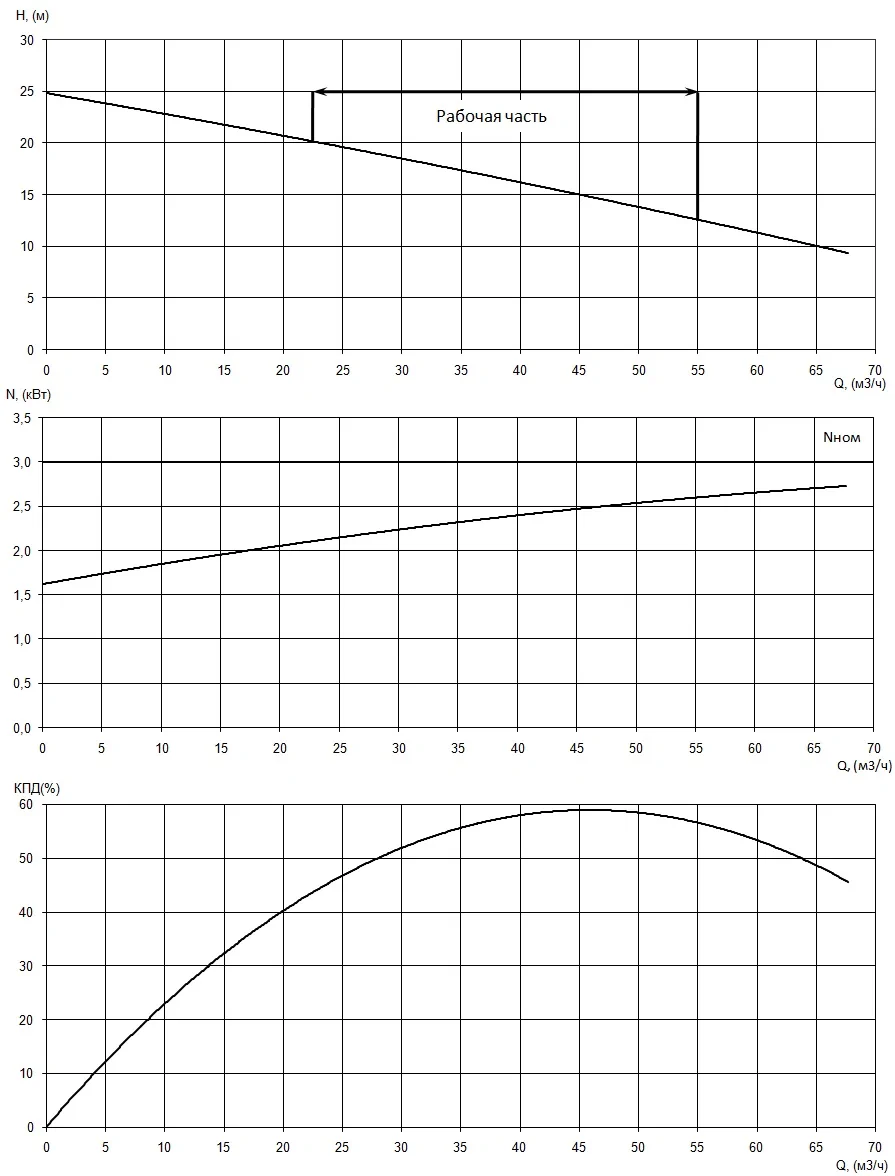

График характеристик насоса
Ресурсы
|
Средняя наработка на отказ |
не менее 7000 часов |
|
Средний ресурс до главного техобслуживания |
не менее 20000 часов |
|
Средний срок службы |
не менее 20 лет |
|
Масса насосного агрегата без шкафа управления |
80 кг |
