Погружной насос Иртыш ПФС 50/120.107-1,1/2-016

Расшифровка обозначения

Насос ПФС 50/120.107-1,1/2-016:
П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
С - в насосе установлено трех - канальное рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
120 - номинальный диаметр рабочего колеса, мм;
107 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
1,1 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильный погружной монтаж;
1 - ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.1,1.6-31

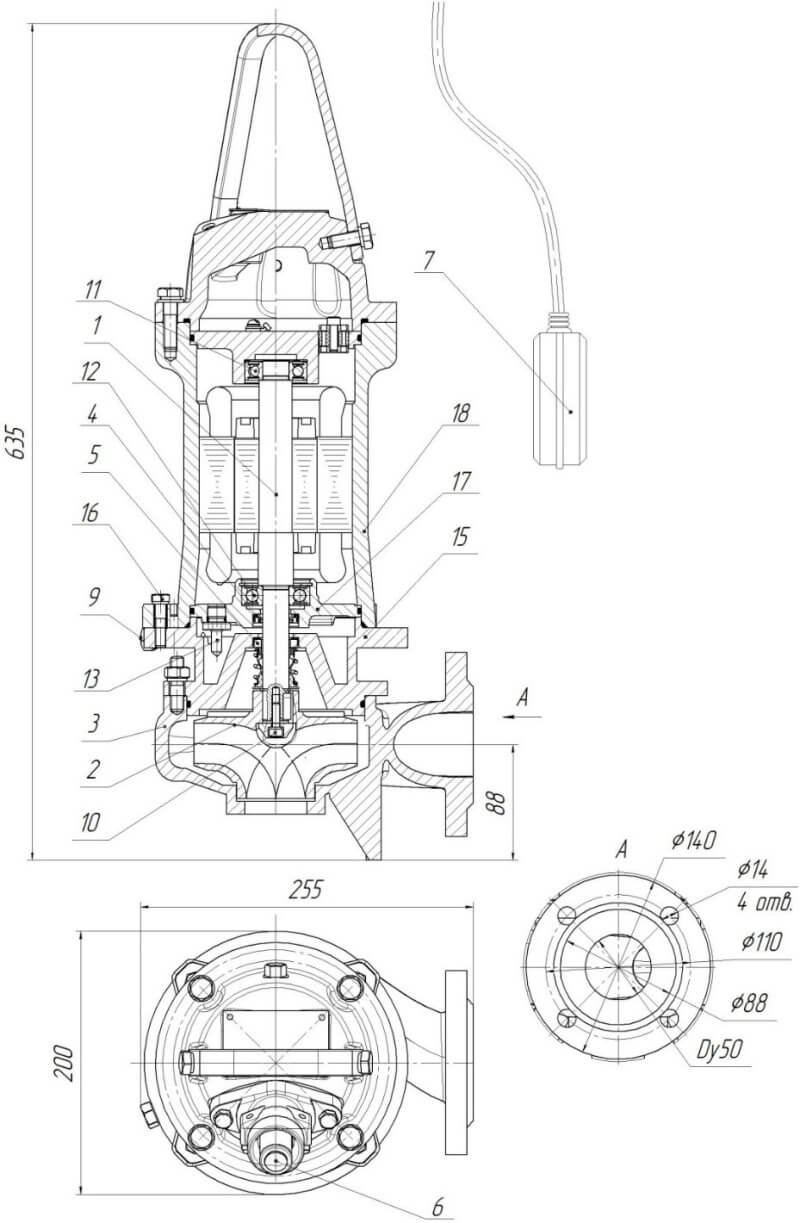

Габаритные размеры

Обозначения на чертеже

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение (манжета);
5. Торцовое уплотнение;
6. Встроенный кабель (-ли);
7. Поплавковый выключатель;
9. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
10. Метизы крепления колеса рабочего (с шайбой);
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу электродвигателя;
17. Стакан подшипника;
18. Корпус электродвигателя.

Параметры рабочей точки

Характеристики насоса

Параметры электродвигателя

Ресурсы
