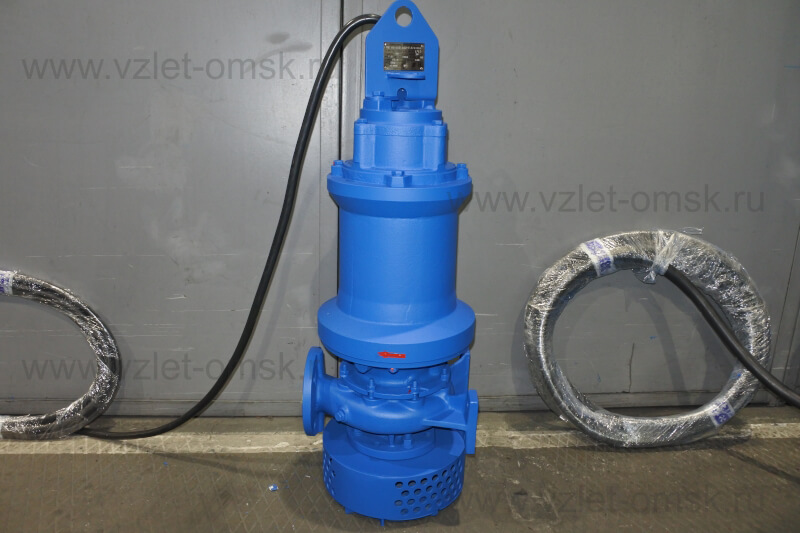

Фотография погружного дренажного насоса Иртыш ПД 65/160.141-4/2-006Дренажный насос Иртыш ПД 65/160.141-4/2-006

Погружной дренажный насос Иртыш ПД 65/160.141-4/2-006

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Насос ПД 65/160.141-4/2-006:
П - погружной электродвигатель без принудительного охлаждения;
Д - для слабозагрязнённой и чистой воды;
65 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
141 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
4 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильный погружной;
0 - без шкафа защиты и управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Поплавковый выключатель;
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
10. Метизы крепления колеса рабочего (с шайбой);
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка-фильтр;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя.
Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

Производительность, Q

50 м³/ч

Напор, Н

16 м

Потребляемая мощность в рабочей точке, Nпотр

3,8 кВт

КПД агрегата, η

55 %

Вариант монтажа насоса

мобильный погружной

Условный диаметр напорного патрубка, Ду, мм

65

Тип рабочего колеса

многоканальное

Фактический диаметр рабочего колеса, мм

141

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

5

Тип уплотнения вала

торцовое

 Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Номинальная мощность, кВт

4

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

7,9

Число полюсов

2

Частота вращения, об/мин

2850

Сos φ

0,84

КПД эл. двигателя

88

Соединение обмоток по схеме

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения;

Способ защиты электродвигателя

влаго - термозащита;

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

7

Сечение жил, мм²

2,5

Изоляция кабеля

маслостойкая

Исполнение шкафа защиты, поставляемого в комплекте с насосом

без шкафа защиты и управления

График характеристики напор/подача
Характеристика производительности
График мощность/производительность
Мощность
График КПД/производительность
Коэффициент полезного действия

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

90 кг

Охлаждение
без рубашки охлаждения IP68
Взрывозащита
без взрывозащиты
Тип перекачиваемой среды
дренажная вода (условно чистая)
Способ установки
погружной
Вариант монтажа
мобильный
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
4,0
Модель насоса
ПД
Расход
50
Напор
16
Тип всасывания
нормальновсасывающие
