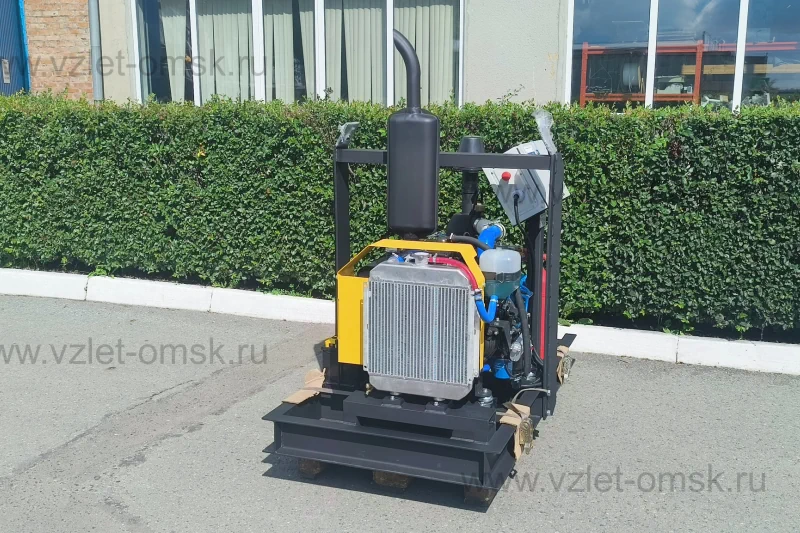

Дизельный насосный агрегат серии Иртыш ДНА 73/35.К.3LD.23/2400

Иртыш ДНА 73/35.К.3LD.23/2400

Цена по запросу

Добавить в заявку

Задать вопрос по товару

Описание
Характеристики
Видео

Расшифровка обозначения

ДНА 73/35.К.3LD.23/2400
Иртыш – серия насосов;
ДНА – дизельный насосный агрегат;
73 - подача, м³/ч;
35 - напор, м;
К - тип насоса (консольный);
3LD - марка двигателя MMZ-3LD-41;
23 - номинальная мощность двигателя, кВт;
2400 - частота вращения вала двигателя, об/мин.

Назначение

Дизельный насосный агрегат серии Иртыш ДНА 73/35.К.3LD.23/2400 предназначен для перекачивания технической воды (кроме морской), а также других жидкостей, сходных с водой по плотности, вязкости, химической активности с рН 6-9, с содержанием твердых включений не более 1% по массе, размером не более 0,2 мм с температурой от -10°С до 85°С (от 263 К до 378 К).

Внимание! Дизельные насосные агрегаты НЕ ПРЕДНАЗНАЧЕНЫ для эксплуатации во взрыво- и пожароопасных помещениях.

Варианты исполнения

Стационарный

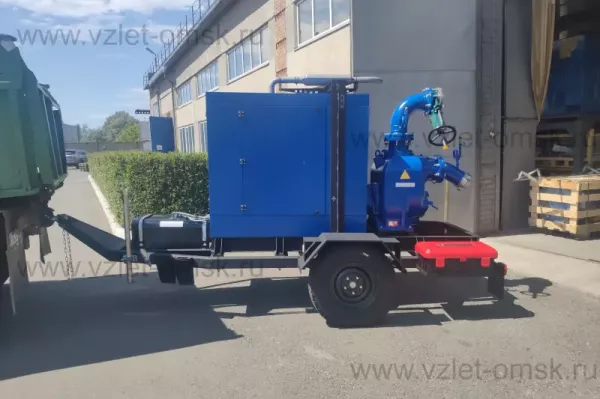

Передвижной (на раме)

Область применения

Водоснабжение
Орошение
Другие технологические процессы с перекачкой нейтральных жидкостей

Описание насосного агрегата

Агрегаты относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-2016.

Дизельный насосный агрегат состоит из дизельного привода и консольного насоса, смонтированных на общей раме. Охлаждающая жидкость заливается через горловину радиатора. Передача крутящего момента от вала двигателя на вал насоса осуществляется при помощи муфты. Направление вращения вала насоса правое (по часовой стрелке), если смотреть со стороны дизельного двигателя.

Электрооборудование двигателя агрегата удовлетворяет 0-ой степени автоматизации по ГОСТ Р 55437-2013 и включает функции пуска, управления, систему регулирования оборотов, подзарядки аккумулятора.

Консольный насос типа 1К с сальниковым уплотнением состоит из проточной части (корпус спиральный и колесо рабочее), корпуса уплотнения, корпуса насоса, вала, крышек подшипника, втулки защитной, кольца сальника, крышки сальника, сальникового уплотнения и подшипников.

Основные параметры агрегата

Наименование параметра	Значение
Марка агрегата	ДНА 73/35.К.3LD.23/2400
Марка двигателя	MMZ-3LD-41
Марка насоса	1К100-65-200
Подача (Q)	73 м³/ч
Напор (H)	35 м
Частота вращения вала двигателя	40 с⁻¹ (2400 об/мин)
Масса агрегата (без топлива), кг, не более	575
Габаритные размеры (ДхШхВ)	1600x1030x1610 мм
Допускаемый кавитационный запас (NPSH), не более	4,5 м
Ёмкость топливного бака	80 л

Комплектация поставки

Дизельный насосный агрегат.
Руководство по эксплуатации (паспорт) на дизельный насосный агрегат.
Руководство по эксплуатации, паспорт и гарантийный талон на дизель MMZ-3LD-41.
Руководство по эксплуатации на насос.
Паспорт на насос.
Огнетушитель.
Паспорт на огнетушитель.
ЗИП согласно документации на дизель MMZ-3LD-41.

Примечание: Комплект поставки может корректироваться по дополнительному договору.

Устройство агрегата

1. Насос центробежный консольный;
2. Топливный бак;
3. Шкаф управления;
4. Дизельный двигатель;
5. Выключатель массы;
6. Система выпуска отработавших газов с глушителем;
7. Радиатор;
8. АКБ;
9. Муфта;
10. Огнетушитель;
11. Рама;
12. Расширительный бачок;
13. Воздушный фильтр.
