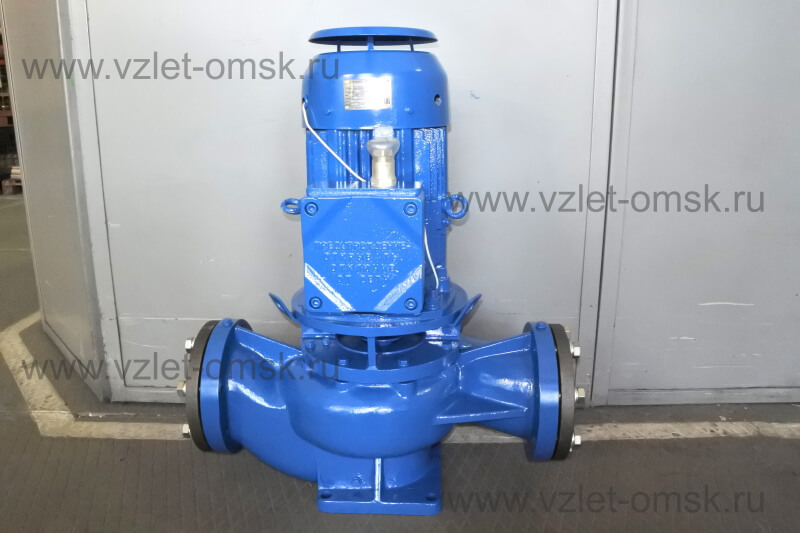

Насос Иртыш ЦМЛ 150/220.Т-11/4Ех - Описание
- Характеристики
- Видео
Расшифровка обозначения
Насос Иртыш ЦМЛ 150/220.Т-11/4Ех:
Ц - центробежный;
М - моноблочный;
Л - линейный;
150 - номинальный диаметр трубного присоединения, мм;
220 - номинальный диаметр рабочего колеса, мм;
Т - ответные фланцы с прокладками и комплектом метизов, степень защиты IP55, гарантия 24 месяца, электродвигатель 1ExdIIBT4Gb IE1 ВА132М4УХЛ1 11 кВт 1500 об/мин IМ3011 380В 50ГЦ IP55 с зонтиком c PT100 в подшипниковых щитах.
11 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
Ех - насос выполнен во взрывозащищенном исполнении.
Габаритные размеры
Обозначения на чертеже
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Отбойник;
6. Вывод на датчик давления;
7. Кран "Маевского";
8. Удлинитель вала;
9. Метизы крепления проставки к корпусу электродвигателя;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Строповочная проушина;
13. Фланец;
14. Метизы крепления проставки к фланцу;
15. Проставка;
16. Метизы крепления фланца к корпусу спиральному;
17. Фланец уплотнительный;
18. Метизы крепления фланца уплотнительного.
Отличительной особенностью данного насоса является то, что насос изготовлен в климатическом исполнении УХЛ-1, со степенью защиты IP55, во взрывозащищенном исполнении с маркировкой взрывозащиты 1ExdIIBT4Gb, дополнительно в подшипниковых щитах установлены датчики температуры PT100.
Насос предназначен для работы в стационарных условиях, при температуре окружающей среды до + 40°С, для перекачивания чистой воды производственно-технического назначения (кроме морской), воды отопительной системы, хозяйственной воды, холодной и конденсационной воды, смеси воды с гликолем (гликоль до 40%) с pH 6…9, температурой от 263 до 413К (от -10 до 1400С), при давлении до 13 кГс/см2 , (температурой от 263 до 393К (от -10 до 1200С), при давлении до 16 кГс/см2 ) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 0,1% по объёму и размером частиц не более 0,2 мм
Параметры рабочей точки
|
Производительность, Q |
150 м³/ч |
|
Напор, Н |
10 м |
|
Потребляемая мощность в рабочей точке, Nпотр |
6,9 кВт |
|
КПД агрегата, η |
57 % |
Характеристики насоса
|
Вариант монтажа насоса |
в линию |
|
Условный диаметр напорного и всасывающего патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
многоканальное |
|
Максимальный размер перекачиваемых частиц, мм |
0,2 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
11 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
23 |
|
Число полюсов |
4 |
|
Частота вращения, об/мин |
1440 |
|
Сos φ |
0,84 |
|
КПД эл. двигателя, % |
88 |
|
Соединение обмоток по схеме |
звезда |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 55; |
|
Маркировка взрывозащиты |
1ExdIIBT4Gb |
|
Датчики температуры подшипников |
PT100 |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата без шкафа управления, кг. |
300 |
