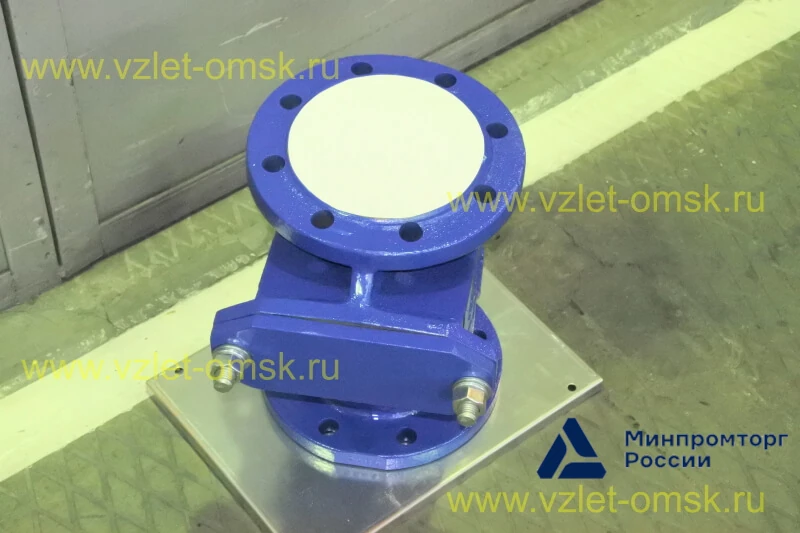

Клапан обратный Иртыш КСВ Ду100 Ру10

Область применения обратного клапана Иртыш КСВ Ду100 Ру10

Клапан обратный Ду100 полнопроходной предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах. Устанавливается на водопроводных и канализационных трубопроводах.

Материалы

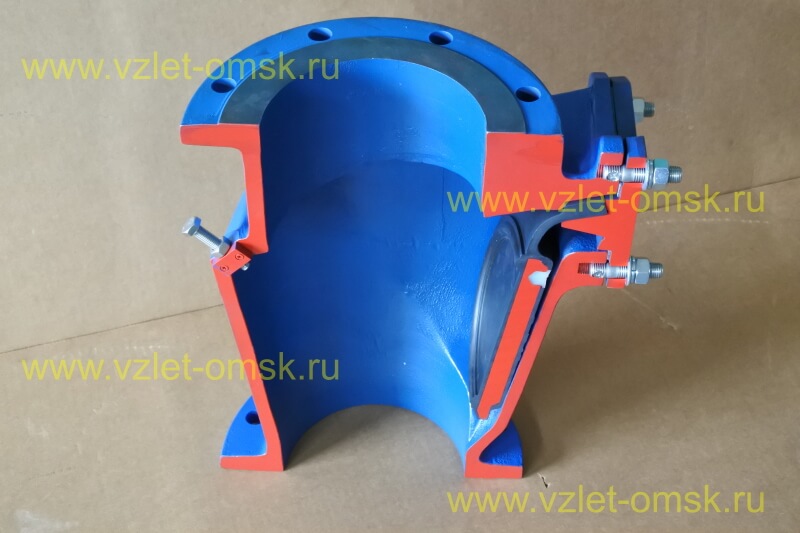

Макет клапана в открытом состоянии

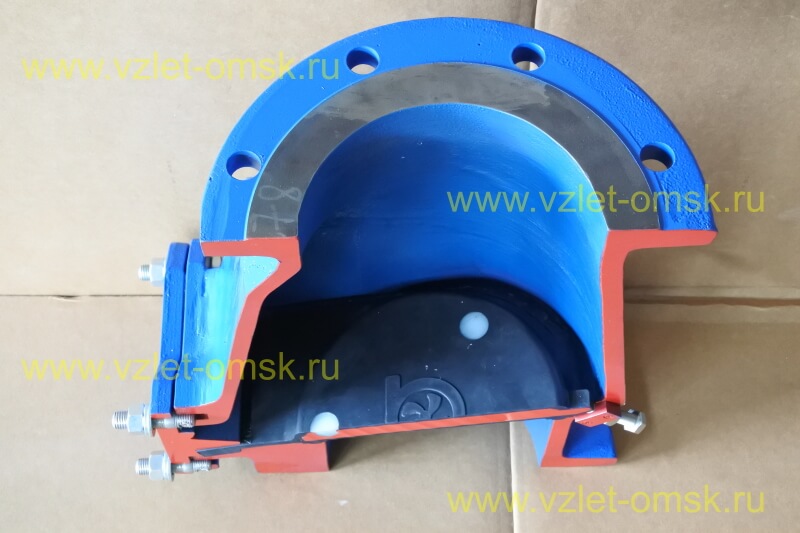

Макет клапана в закрытом состоянии

Назначение обратного клапана Ду 100

Клапан обратный Ду100 относится к виду защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе.

Пропускает среду в одном направлении и предотвращает её движение в противоположном. Применяется для работы в следующих условиях:

• температура окружающей среды — от 0 до + 80°С (273…353 К);
• температура перекачиваемой среды от 0 до + 100°С (273…373 К);
• рабочее давление потока среды до 1,0 МПа.

Перекачиваемая среда:

• чистая вода производственно-технического назначения (кроме морской);
• вода отопительной системы;
• хозяйственная вода;
• холодная и конденсационная вода;
• смесь воды с гликолем (гликоль до 40%);
• другие жидкости, сходные с чистой водой по плотности, вязкости и химической активности.

Характеристики перекачиваемой среды:

• содержание твердых включений в количестве не более 1% по объёму;
• максимальный размер частиц 80 мм;
• pH 6…9;
• температура от 263 до 373 К (от -10 до +100°C).

Условное обозначение арматуры

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

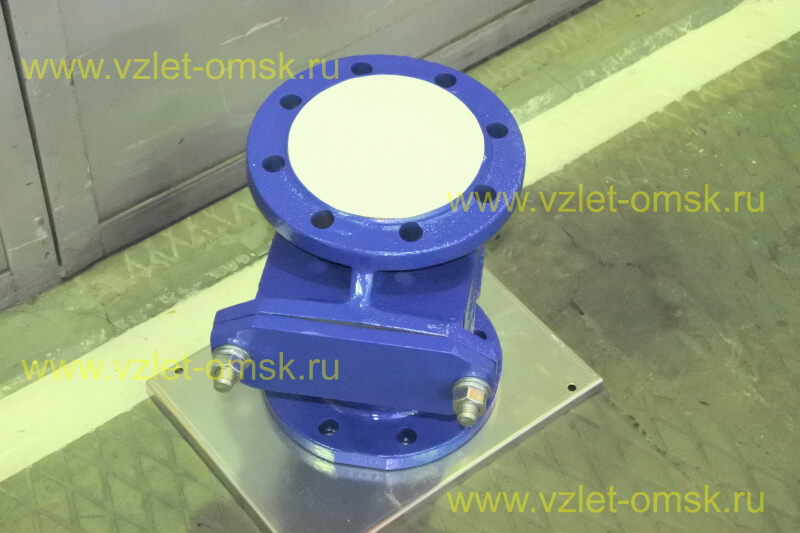

Клапан обратный Иртыш КСВ Ду100 Ру10

Разрез А

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Устройство арматуры

Узел состоит из литого корпуса, подвижного обрезиненного блокирующего диска и крышки корпуса.

Конструкция корпуса обеспечивает 100% свободного прохода по номинальному диаметру, что уменьшает гидравлическое сопротивление и шум. Клапаны не склонны к засорению и поэтому не нуждаются в техническом обслуживании.

По требованию обратный клапан может быть оборудован отжимным болтом, отодвигающим диск с посадочного места и позволяющим при необходимости опорожнить трубопровод.

Принцип действия обратного клапана Иртыш КСВ Ду100 Ру10

При отсутствии потока среды через арматуру обрезиненный блокирующий диск в обратном клапане Ду 100 находится в положении «закрыто». При возникновении потока блокирующий диск под действием напора поднимается и открывает проход через клапан.

При отсутствии давления на линии (остановке потока среды) диск возвращается в исходное закрытое положение. Давление с обратной стороны прижимает диск, препятствуя возникновению обратного потока среды.

Таким образом, срабатывание обратного клапана происходит под действием самой среды и является полностью автоматическим.
