Области применения
Автоматический обратный клапан используется для канализации, насосной станции и других системах для предотвращения обратных перемещений жидкой среды. Он срабатывает автоматически. Перекрывающий элемент клапана закрывается за счет давления перемещаемой в обратном направлении среды.
Обратный клапан для насосной станции можно купить для монтажа вертикальным, горизонтальным способом. Изделие эффективно при работе с восходящим потоком. Использование возможно в системах водопровода, канализации, орошения.
Материалы
Корпус, крышка |
Сталь |
Блокирующий диск |
Резина НО-68-1 (со стальным диском) |
Уплотнение крышки |
Паронит или резина |
Макет клапана в открытом состоянии

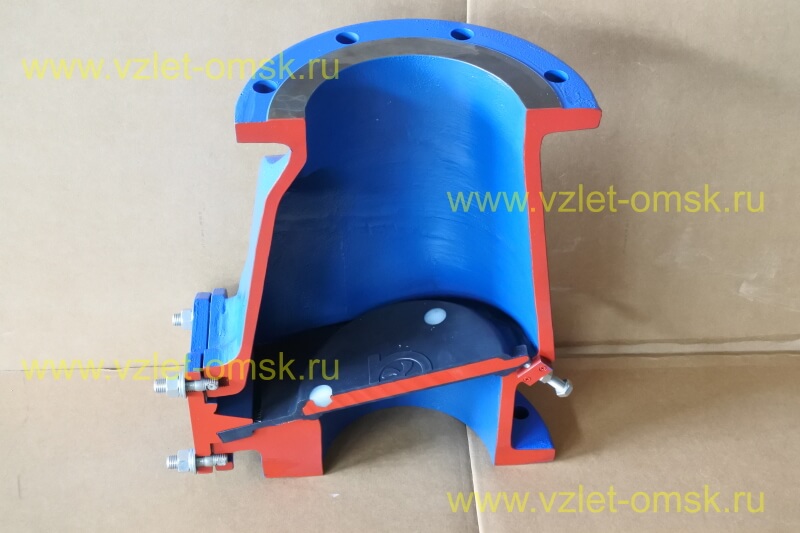

Макет клапана в закрытом состоянии
Назначение
Обратный клапан для насосной станции относится к классу запорной и предохранительной арматуры. Особенность — автоматическое срабатывание перекрывающего элемента под действием напора среды. В восходящих системах он закрывается за счет веса стального диска. Это обеспечивает изделию повышенную надежность и долговечность.
Эта модель рассчитана на широкий диапазон температур эксплуатации от 0 до +80 °C — для окружающей среды, и до 100 °С — для перекачиваемой жидкости. Арматура сохраняет эффективность при давлении до 1 МПа.
Клапан допускается использовать для следующих жидкостей:
- Вода — питьевая, техническая, не содержащая солей и других агрессивных компонентов.
- Водяная смесь гликоля с содержанием этого элемента не выше 40%. Температура не ниже -10 °C, pH 6-9.
- Загрязненная вода с включением твердых частиц не более 1%.
- Жидкости, сравнимые с водой по плотности, степени агрессивности, вязкости.
Проточная часть обратного клапана (Dy), мм |
Максимальный размер частиц, мм |
50 |
40 |
65 |
40 |
80 |
60 |
100 |
80 |
125 |
90 |
150 |
130 |
200 |
180 |
250 |
230 |
300 |
250 |
Условное обозначение арматуры
Иртыш |
К |
СВ |
100 |
-1,0 |
-0 |
0 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Название элементов
1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
К - клапан обратный;
3 - Вид протекающей среды:
В - чистая вода;
СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

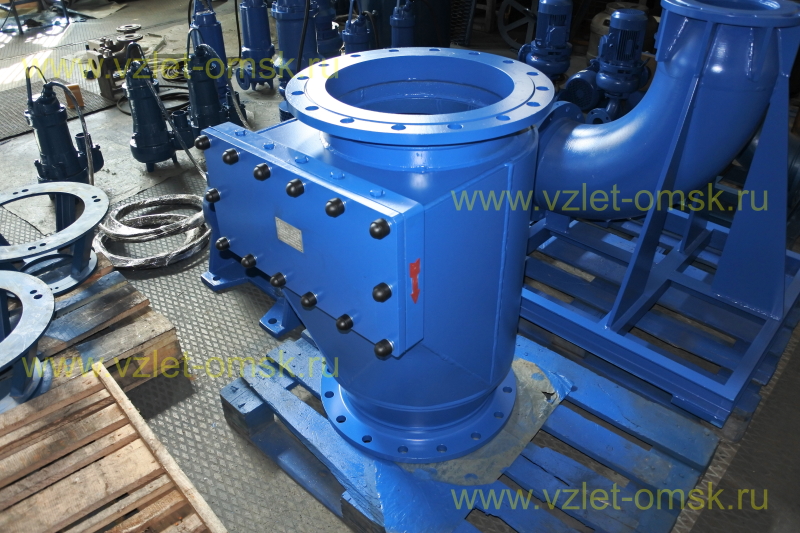

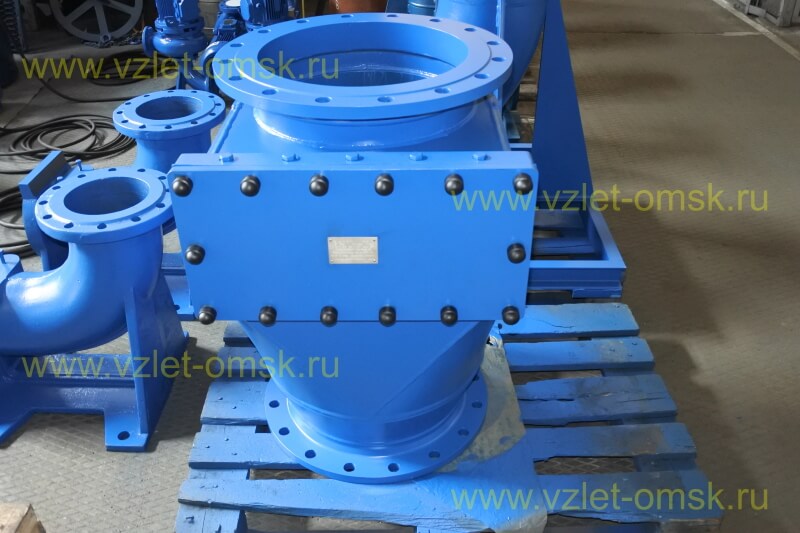

Клапан обратный Иртыш КСВ Ду400 Ру6
Расшифровка обозначения
1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5, 6, 7 – метизы крепления крышки к корпусу;
8, 9 – метизы крепления блокирующего диска к корпусу;
Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.
Устройство обратного клапана
Конструктивно автоматический обратный клапан для канализации состоит из следующих основных элементов:
- Литой корпус.
- Стальной диск с обрезиненной поверхностью для лучшей герметизации места соединения с седлом в закрытом состоянии. Закреплен свободно в одной точке, что позволяет элементам перемещаться под воздействием силы потока.
Монтаж в трубопровод может выполняться разборным фланцевым способом. Предусмотрен вариант исполнения с установленными в заводских условиях ответными фланцами на концах корпуса.
Принцип действия
В открытом состоянии обеспечивается свободный проход жидкости, арматура пропускает поток без дополнительного воздействия на него. Обрезиненный диск прижимается к стенке корпуса напором среды. Размер проходного отверстия эквивалентен диаметру трубопровода. Форма корпуса разработана таким образом, чтобы исключить возникновения акустических шумов, гидравлического сопротивления.
В закрытом — обрезиненный диск входит в контакт с седлом. Место стыка герметично, и сохраняет герметичность при давлении до 1 МПа. Для удобства обслуживания трубопровода в конструкции обратного клапана для насосной станции можно предусмотреть установку отжимного винта. Он позволяет физически отжать элемент от седла, тем самым обеспечив обратный ток жидкой среды. Например, это удобно при обслуживании трубопроводов.
Защитная трубопроводная арматура этого типа работает автоматически, используя только силу потока перекачиваемой среды.
Габаритные и присоединительные размеры
Dy |
Размеры, мм |
Вес, кг |
|||||||||
A |
B |
C |
E |
F |
G |
H |
K |
d |
n |
||
400 |
900 |
565 |
515 |
570 |
380 |
260 |
660 |
290 |
26 |
16 |
300 |
