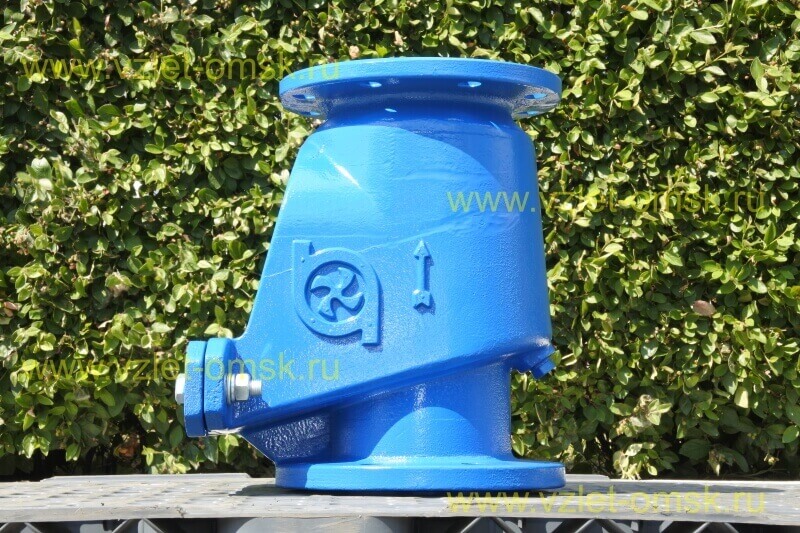

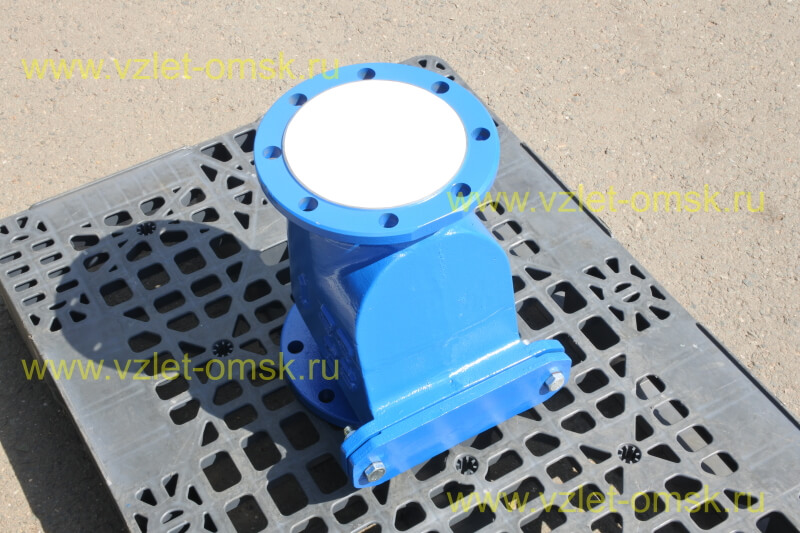

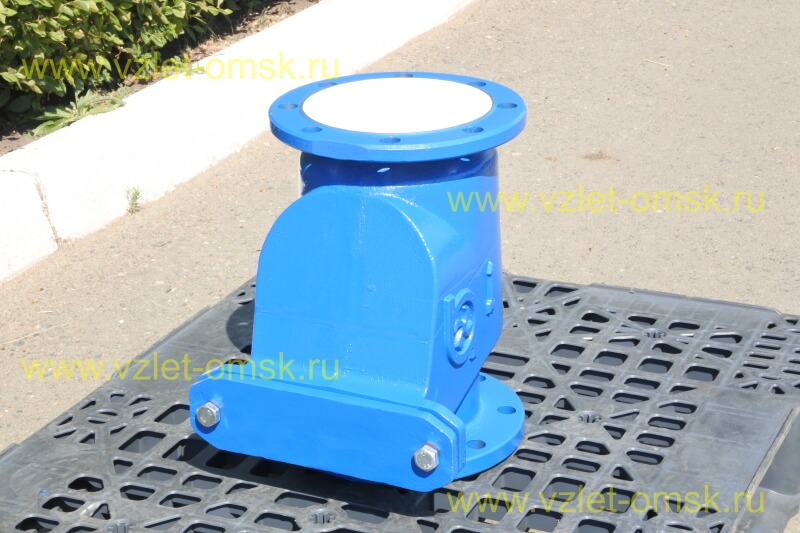

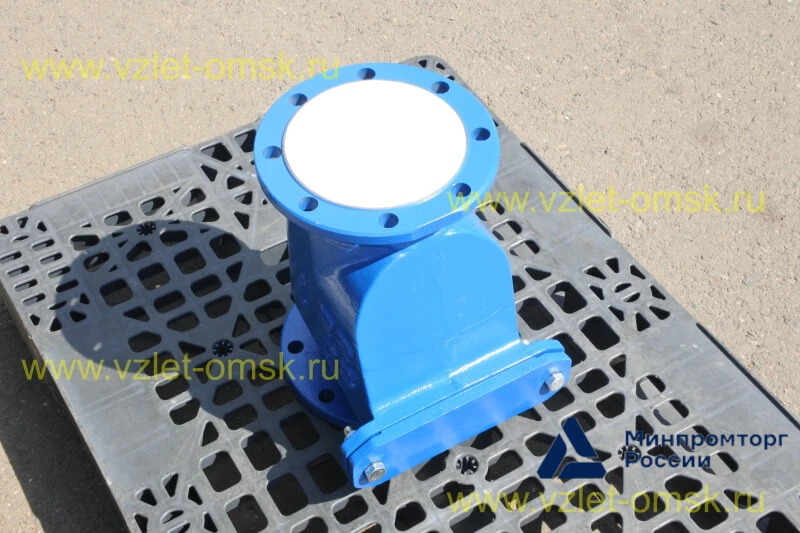

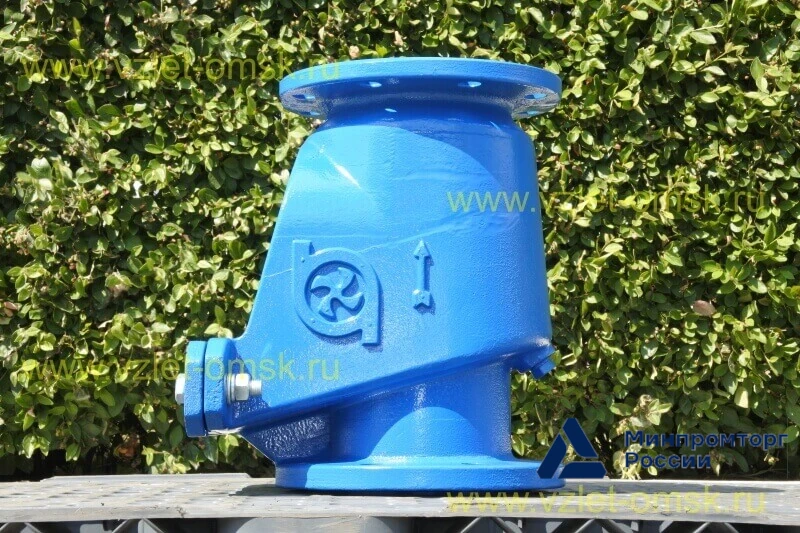

Клапан обратный Иртыш КСВ Ду 150 Ру10

Область применения

Клапан обратный полнопроходной предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах; устанавливается на водопроводных и канализационных трубопроводах.

Материалы

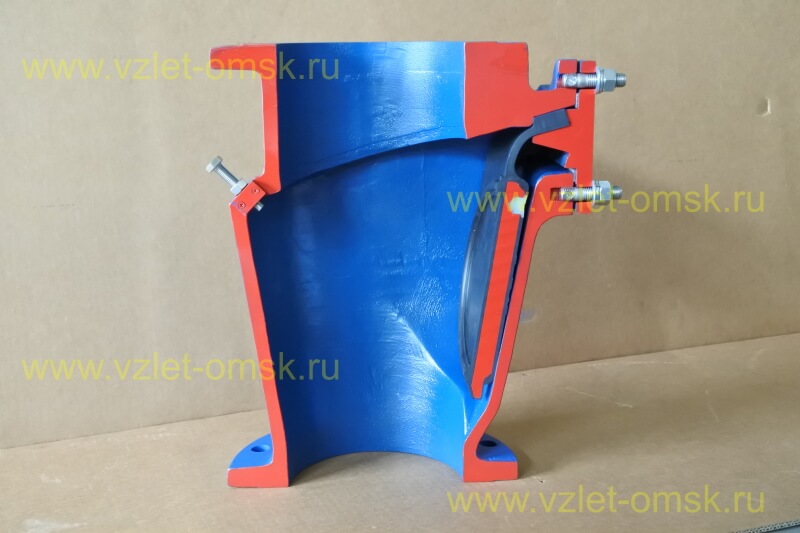

Макет клапана в открытом состоянии

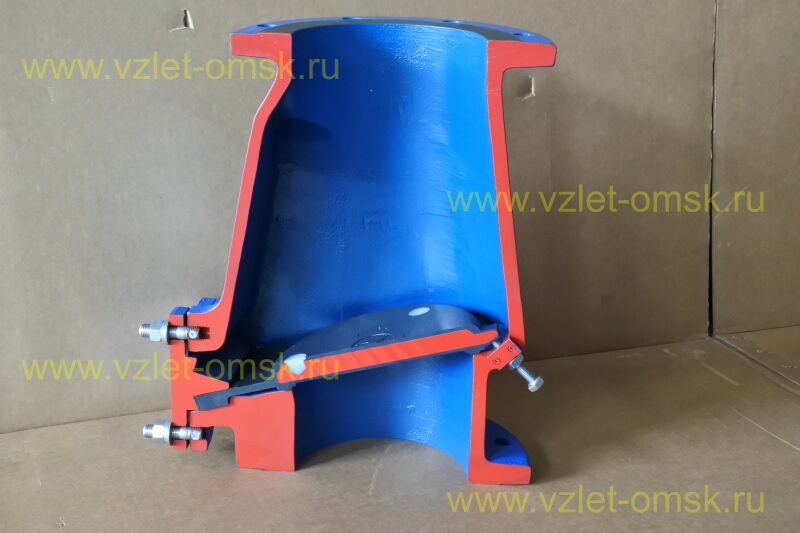

Макет клапана в закрытом состоянии

Назначение обратного клапана Ду 150

Клапан обратный Ду 150 относится к виду защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе.

Он пропускает среду в одном направлении и предотвращает её движение в противоположном. Эксплуатируется при температуре окружающей среды от 0 до + 80°С (273…353 К), температуре перекачиваемой среды от 0 до + 100°С (273…373 К), рабочем давлении потока среды до 1,0 МПа.

Тип перекачиваемой среды — чистая вода производственно-технического назначения (кроме морской), вода отопительной системы, хозяйственная вода, холодная и конденсационная вода, смесь воды с гликолем (гликоль до 40%) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности. С характеристиками — pH 6…9, температура от 263 до 373К (от -10 до +100°C), с содержанием твердых включений в количестве не более 1% по объёму и максимальным размером частиц до 130 мм.

Условное обозначение арматуры

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

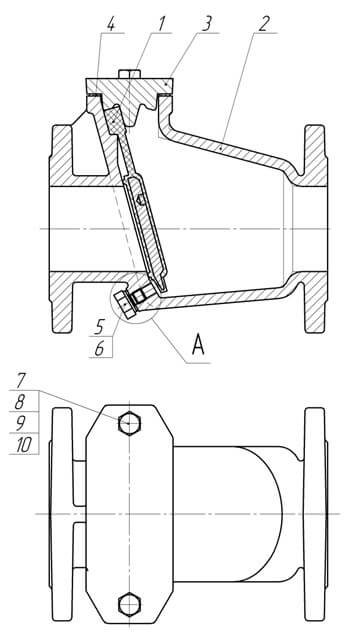

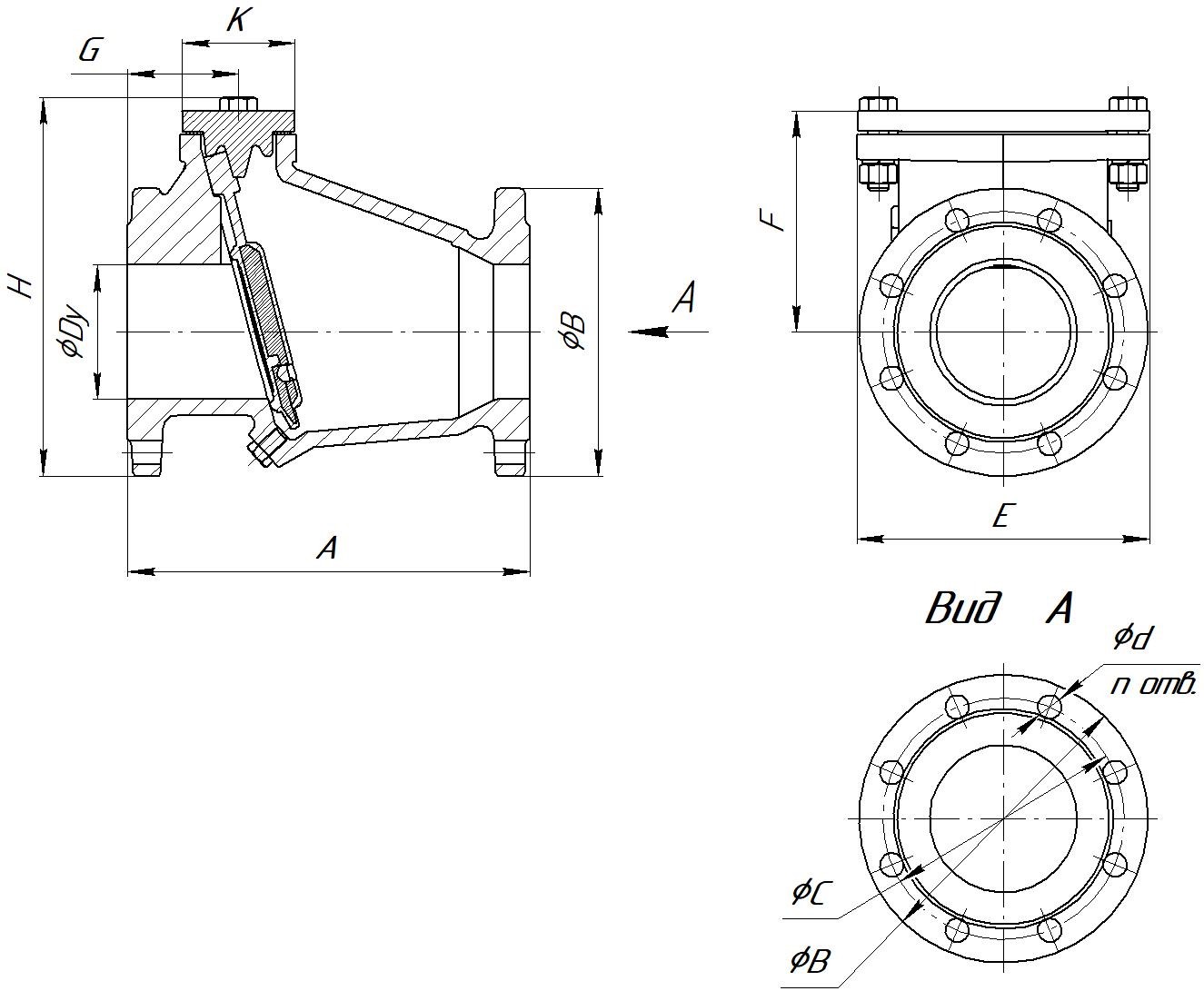

Клапан обратный Иртыш КСВ Ду150 Ру10

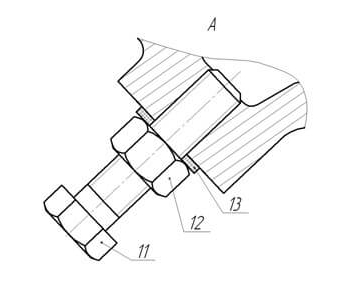

Разрез А

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Устройство обратного клапана Ду150

Обратный клапан состоит из литого корпуса, крышки корпуса и подвижного обрезиненного диска, который выполняет роль запирающего элемента.

Корпус спроектирован так, чтобы обеспечивать свободный проход рабочей среды по номинальному диаметру. Это снижает гидравлическое сопротивление, уменьшает шум и помогает предотвратить засорение клапана при работе с загрязнёнными стоками. Устройство не нуждается в техническом обслуживании.

По требованию запорная арматура может комплектоваться отжимным болтом. Он позволяет отвести диск от посадочного места и при необходимости опорожнить участок трубопровода.

Принцип действия

При отсутствии потока среды через арматуру обрезиненный блокирующий диск в обратном клапане находится в положении «закрыто». При возникновении потока блокирующий диск под действием напора поднимается и открывает проход через клапан.

При отсутствии давления на линии (остановке потока среды) диск возвращается в исходное закрытое положение. Давление с обратной стороны прижимает диск, препятствуя возникновению обратного потока среды.

Таким образом, срабатывание обратного клапана происходит под действием самой среды и является полностью автоматическим.
