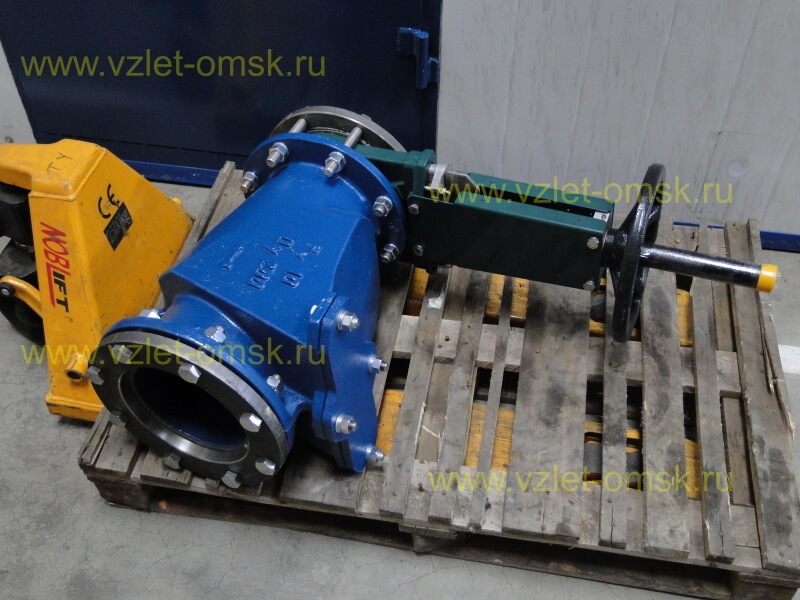

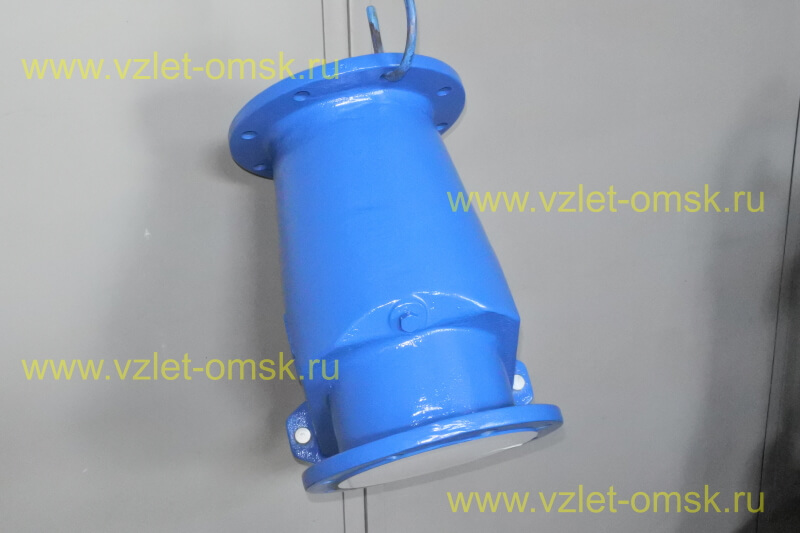

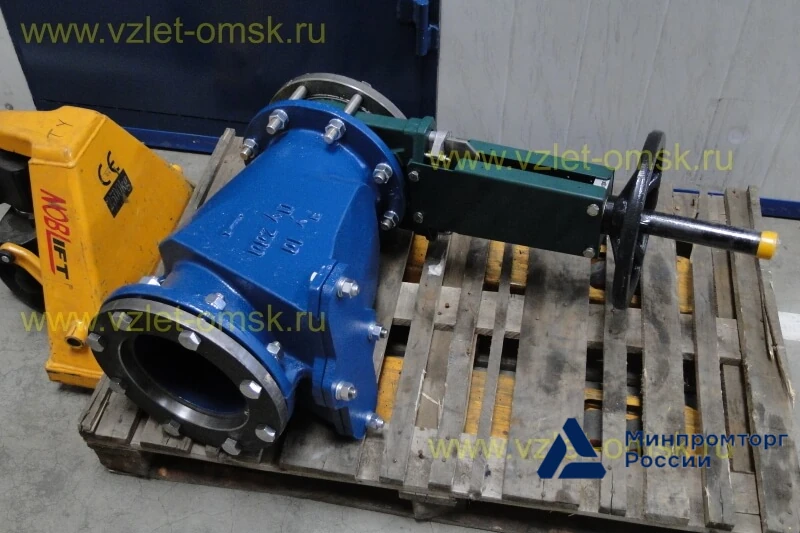

Клапан обратный Иртыш КСВ Ду 200 Ру10

Область применения

Клапан обратный полнопроходной Ду200 предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах; устанавливается на водопроводных и канализационных трубопроводах.

Материал изготовления

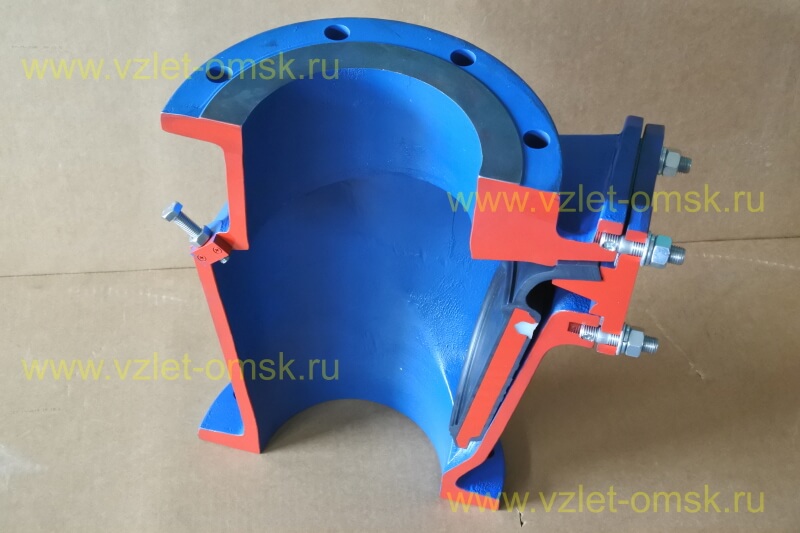

Макет клапана в открытом состоянии

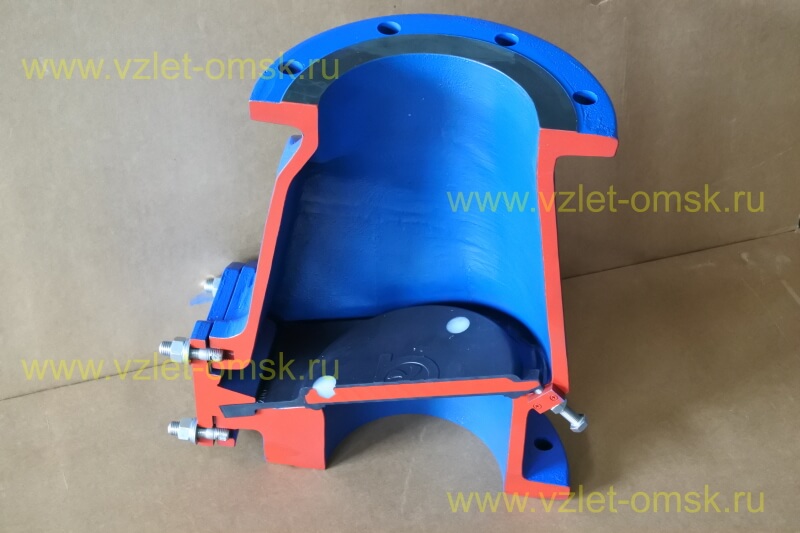

Макет клапана в закрытом состоянии

Назначение обратного клапана Иртыш КСВ Ду200 Ру10

Клапан обратный относится к защитной трубопроводной арматуре и предназначен для предотвращения изменения направления потока среды в технологической системе. Он пропускает рабочую среду только в одном направлении и не допускает ее движения в обратную сторону. Рассчитан на эксплуатацию при температуре окружающей среды от 0 до +80 °С (273…353 К), температуре перекачиваемой среды от 0 до +100 °С (273…373 К) и рабочем давлении потока до 1,0 МПа.

Допустимые типы перекачиваемой среды: чистая вода производственно-технического назначения, кроме морской; вода отопительной системы; хозяйственная, холодная и конденсационная вода; смесь воды с гликолем до 40% с pH 6…9 и температурой от -10 до +100 °C (263…373 К). Также допускается работа с другими жидкостями, сходными с чистой водой по плотности, вязкости и химической активности, при содержании твердых включений не более 1% по объему.

Максимальный размер частиц в рабочей среде — 180 мм.

Условное обозначение арматуры

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

Клапан обратный Иртыш КСВ Ду200 Ру10

Разрез А

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Устройство обратного клапана Ду 200

Узел состоит из литого корпуса, подвижного обрезиненного блокирующего диска и крышки корпуса.

Конструкция корпуса обеспечивает 100% свободного прохода по номинальному диаметру, что уменьшает гидравлическое сопротивление и шум. Клапаны не склонны к засорению и поэтому не нуждаются в техническом обслуживании.

По требованию обратный клапан Ду200 может быть оборудован отжимным болтом, отодвигающим диск с посадочного места и позволяющим при необходимости опорожнить трубопровод.

Принцип действия

Когда поток среды через арматуру отсутствует, обрезиненный блокирующий диск обратного клапана находится в закрытом положении. При появлении потока диск под воздействием напора поднимается и открывает проход через клапан.

Если давление в линии пропадает или движение среды останавливается, диск возвращается в исходное положение и перекрывает проход. Давление с обратной стороны дополнительно прижимает диск к посадочному месту, не позволяя среде двигаться в обратном направлении.

За счет этого обратный клапан срабатывает автоматически — под действием самой рабочей среды, без внешнего управления.
