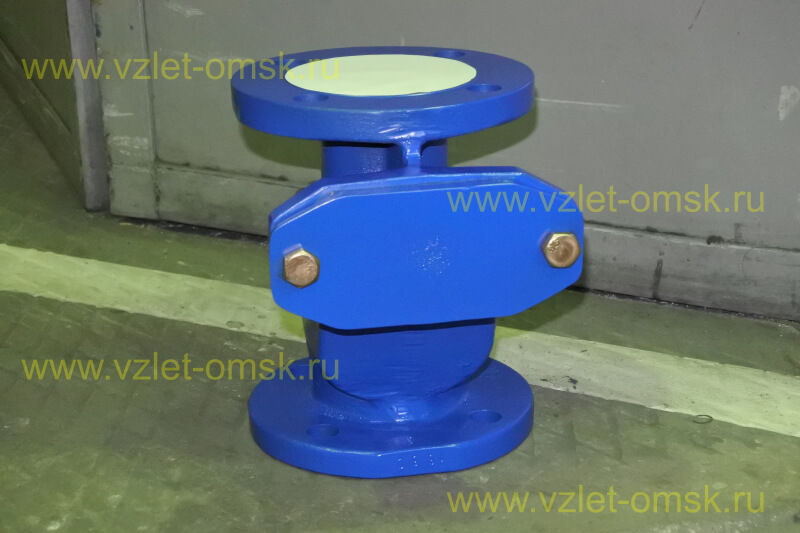

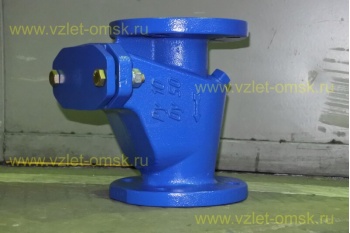

Клапан обратный Иртыш КСВ Ду50 Ру10
- Описание
- Характеристики
- 3D-модель
Основным назначением канализационных обратных клапанов Ду50 считается предотвращение тока жидкой среды в обратном нормальному направлении. Пример использования — установка в системе транспортировки канализационных стоков. Полнопроходный обратный клапан предупреждает обратный поток среды. Тем самым защищая оборудование, насосные агрегаты, расположенные на канализационных трубах до точки его установки.

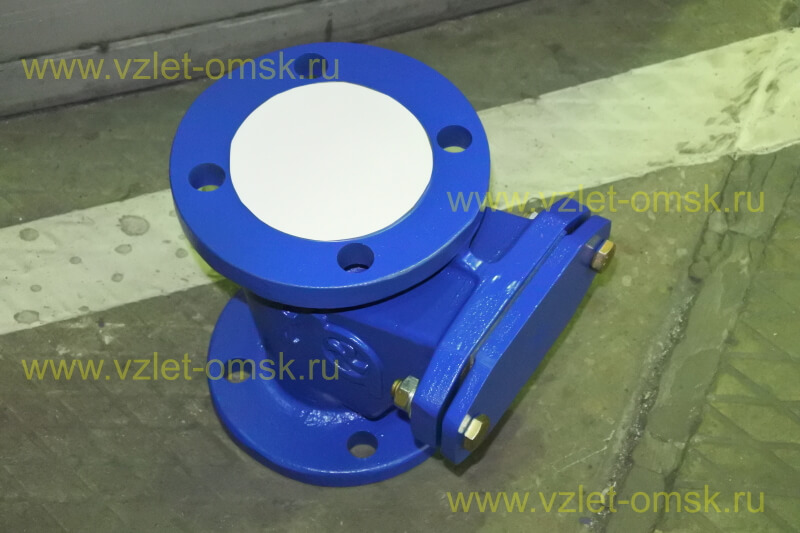

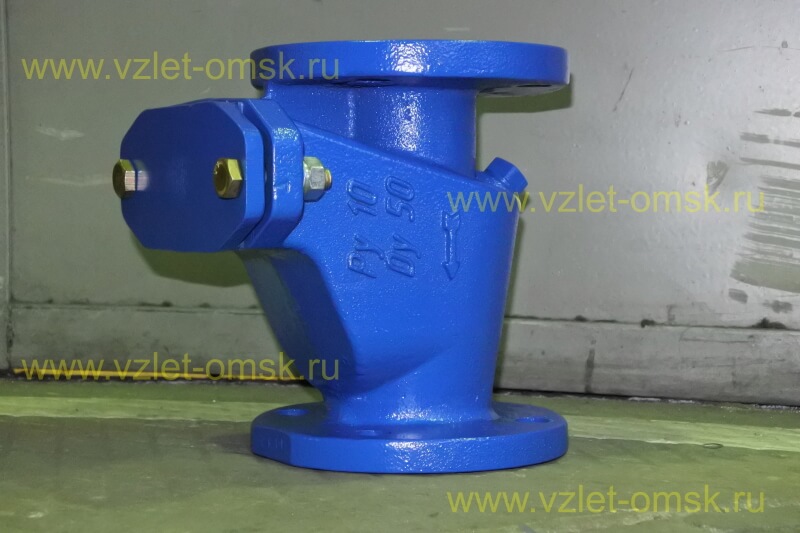

- Корпус. Для обеспечения прочности и долговечности арматуры при производстве корпуса используется чугун марки СЧ20. С учетом агрессивности перекачиваемой среды — канализационных стоков, он имеет защитное покрытие из стойких эпоксидных смол. Для обслуживания предусмотрена съемная крышка.
- Перекрывающий элемент. В этом виде защитной арматуры устанавливается обрезиненный НО-68-1 диск из стали. Он эффективно препятствует обратному движению потока в закрытом состоянии, не создавая помех движению жидкости в открытом. Крепление к корпусу выполнено в одной точке.
- Уплотнитель. Устанавливается для обеспечения герметичности соединения крышки с корпусом. Изготавливается из паронита или резины.
- Отжимной винт, сталь. Устанавливается опционально. Позволяет принудительно отжать перекрывающий элемент для опорожнения вертикального участка трубы над ним для обслуживания и иных целей.
Для установки на канализационных магистралях и трубопроводах предусмотрены фланцевые крепления. Соединение разъемное. Это облегчает монтаж и обслуживание изделия.
Обратные клапаны эффективны при установке в восходящих вертикальных канализационных трубопроводах, горизонтальных участках с выраженным уклоном. В этом случае перекрывающий элемент будет переходить в закрытое состояние под действием силы тяжести. Таким образом, при отсутствии напора потока сточных вод в основном направлении запорная арматура всегда будет перекрыта.
Условия работы обратного канализационного клапана Ду 50:
- Жидкая среда с отрицательной температурой. В том числе — нагретая до +100 °C.
- Температура окружающей среды — не ниже 0 ° и не выше +80 °C.
- Расчетное давление потока — не более 1 МПа.
- Транспортируемые жидкости: вода, жидкие среды, сравнимые с ней по вязкости и не обладающие ярко выраженной химической активностью. Допускается включение твердых частиц. Нормальной считается их доля не выше 1% по объему. Максимальный диаметр зависит от размеров корпуса изделия.
|
Проточная часть обратного клапана (Dy), мм |
Максимальный размер частиц, мм |
|
50 |
40 |
|
65 |
40 |
|
80 |
60 |
|
100 |
80 |
|
125 |
90 |
|
150 |
130 |
|
200 |
180 |
|
250 |
230 |
|
300 |
250 |
|
Иртыш |
К |
СВ |
100 |
-1,0 |
-0 |
0 |
0 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
2 - Вид трубопроводной арматуры:
К - клапан обратный;
3 - Вид протекающей среды:
В - чистая вода;
СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.
Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.
Узел состоит из отлитого литого корпуса с подвижным обрезиненным блокирующим диском и крышкой корпуса.
Конструкция корпуса обеспечивает 100-й свободный проход по номинальному диаметру, что снижает гидравлическое сопротивление и уровень шума. Клапаны практически не подвержены засорению, поэтому не требуют технического обслуживания.
По требованию заказчика на обратный клапан можем установить отжимной болт, который отодвигает диск с посадочного места, позволяя при необходимости опорожнять трубопровод.
При отсутствии движения рабочей среды через арматуру обрезиненный блокирующий диск в обратном клапане будет находиться в положении «закрыто». Когда возникает поток, диск поднимается под воздействием напора.
Когда давление на линии отсутствует (поток среды остановлен), диск возвращается в свое начальное закрытое положение. А давление с обратной стороны прижимает его, предотвращая обратный ток среды. Таким образом, срабатывание обратного канализационного клапана Ду 50 происходит автоматически под воздействием самой среды.
|

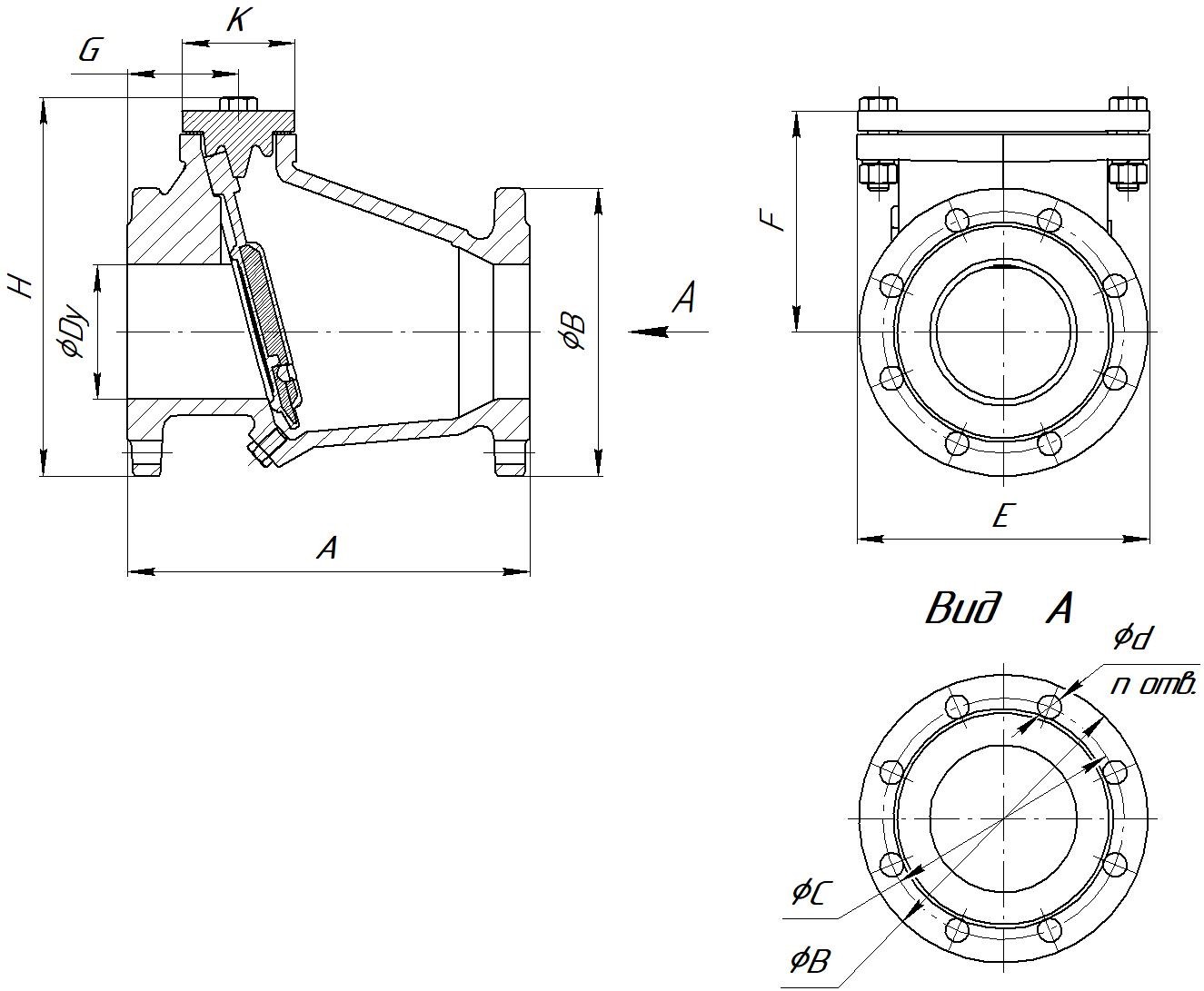

Dy |
Размеры, мм |
Вес, кг |
|||||||||
|
A |
B |
C |
E |
F |
G |
H |
K |
d |
n |
||
|
50 |
200 |
160 |
125 |
145.3 |
124.5 |
65 |
213 |
65 |
18 |
4 |
11 |
