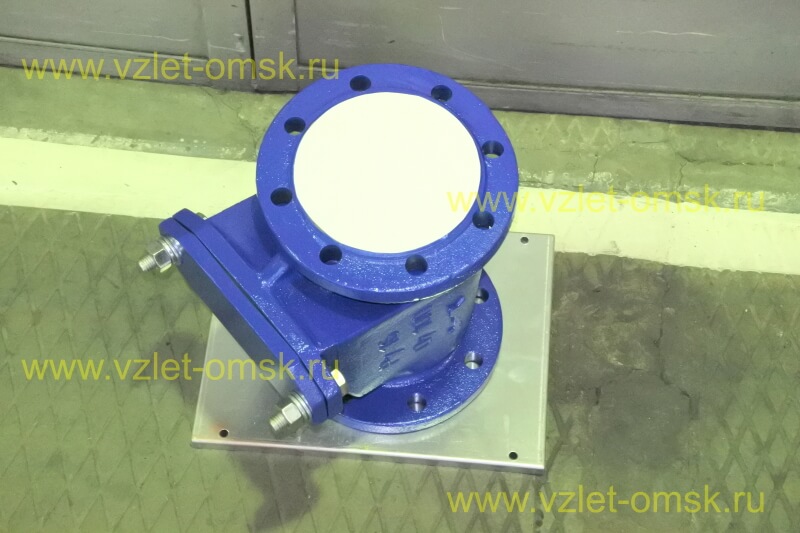

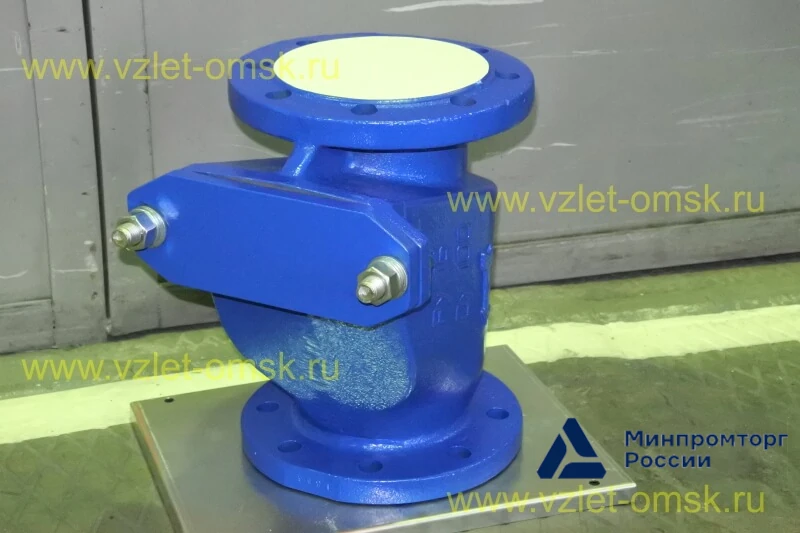

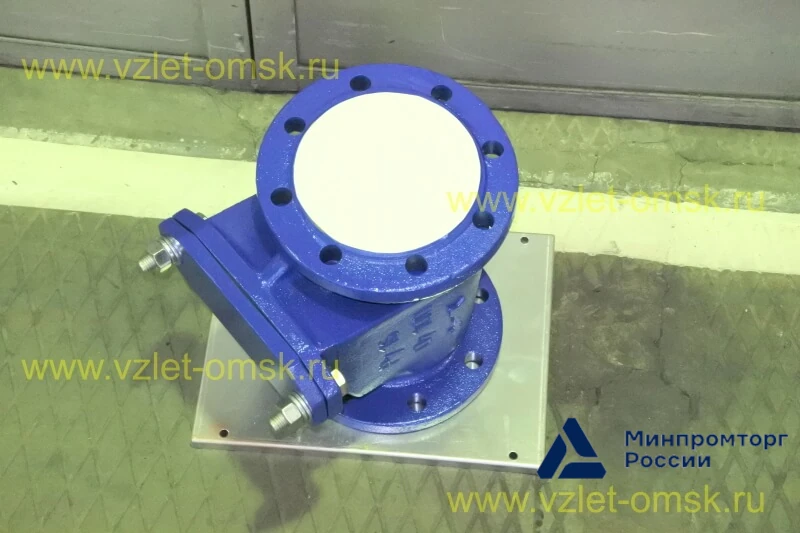

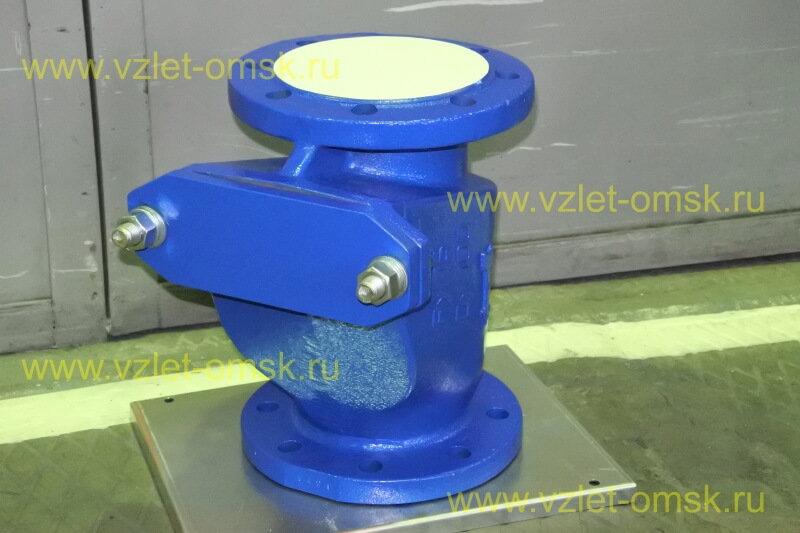

Клапан обратный Иртыш КСВ Ду 100 Ру16

Область применения

Клапан обратный полнопроходной предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах. Устанавливается на водопроводных и канализационных трубопроводах.

Материалы изготовления

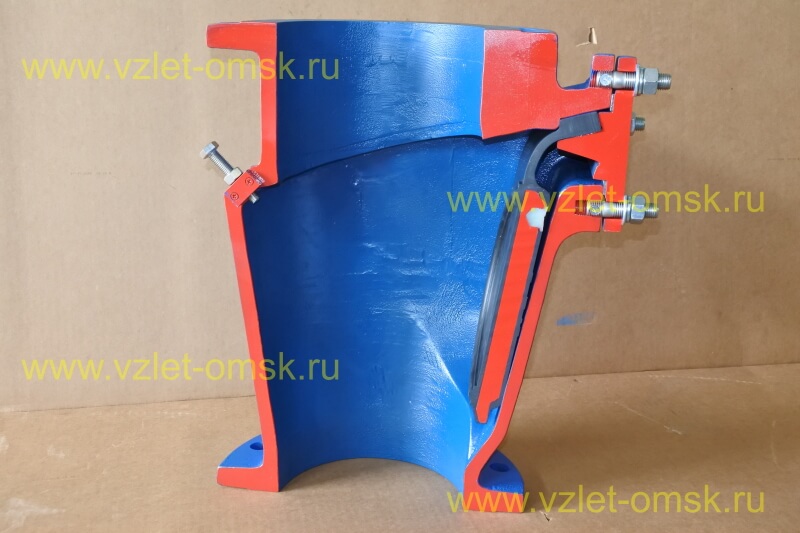

Макет клапана в открытом состоянии

Макет клапана в закрытом состоянии

Назначение обратного клапана Иртыш КСВ Ду100 Ру16

Клапан обратный Ду100 с условным давлением 16 кгс/см² относится к виду защитной трубопроводной арматуры. Предназначен для предотвращения изменения направления потока среды в технологической системе.

Пропускает среду в одном направлении и предотвращает её движение в противоположном. Применяется для работы в следующих условиях:

• температура окружающей среды — от 0 до + 80°С (273…353 К);
• температура перекачиваемой среды от 0 до + 100°С (273…373 К);
• рабочее давление потока среды до 1,6 МПа.

Перекачиваемая среда:

• чистая вода производственно-технического назначения (кроме морской);
• вода отопительной системы;
• хозяйственная вода;
• холодная и конденсационная вода;
• смесь воды с гликолем (гликоль до 40%);
• другие жидкости, сходные с чистой водой по плотности, вязкости и химической активности.

Характеристики перекачиваемой среды:

• содержание твердых включений в количестве не более 1% по объёму;
• максимальный размер частиц 80 мм;
• pH 6…9;
• температура от 263 до 373 К (от -10 до +100°C).

Условное обозначение арматуры

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
0 - резина НО-68-1;
1 - пербутан;
2 - витон;
3 - силикон.

Клапан обратный Иртыш КСВ Ду100 Ру16

Разрез А

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12х50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,76 МПа.

Устройство обратного клапана Ду 100 Ру16

Узел состоит из литого корпуса, подвижного обрезиненного блокирующего диска и крышки корпуса.

Конструкция корпуса обеспечивает 100% свободного прохода по номинальному диаметру, что уменьшает гидравлическое сопротивление и шум. Эта запорная арматура не склонна к засорению и поэтому не нуждается в техническом обслуживании.

По требованию обратный клапан может быть оборудован отжимным болтом, отодвигающим диск с посадочного места и позволяющим, при необходимости, опорожнить трубопровод.

Принцип действия

При отсутствии потока рабочей среды обрезиненный блокирующий диск обратного клапана находится в закрытом положении. Когда поток появляется, диск под действием напора поднимается и открывает проход через клапан.

Если движение среды прекращается или давление в линии падает, диск возвращается в исходное положение. Давление с обратной стороны дополнительно прижимает его к седлу, не позволяя среде двигаться в обратном направлении.

Так обратный клапан Ду 100 срабатывает автоматически — без ручного управления, за счет давления и направления потока внутри трубопровода.
