Клапан обратный Иртыш КСВ Ду600 Ру6

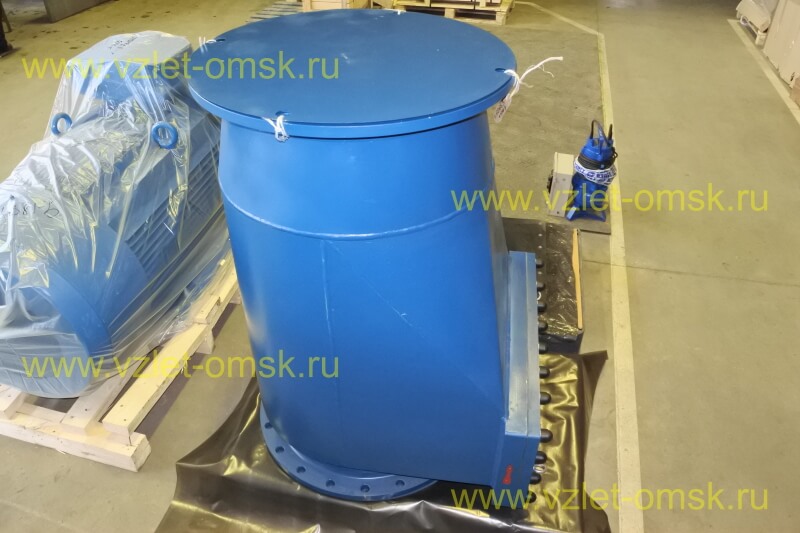

фотография клапана обратного Иртыш КСВ Ду600 Ру6

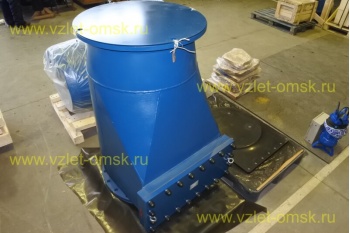

фотография клапана обратного Иртыш КСВ Ду600 Ру6фото обратного клапана Иртыш КСВ Ду600 Ру6
5 5 1 Product
800 400,00 руб за шт.

+

Области применения

Клапан обратный полнопроходной предназначен для использования в напорных горизонтальных и вертикальных с восходящим потоком трубопроводах; устанавливается на водопроводных и канализационных трубопроводах.

Материалы

Корпус, крышка

Конструкционная сталь с покрытием на основе эпоксидной смолы

Блокирующий диск

Резина НО-68-1 (со стальным диском)

Уплотнение крышки

Паронит или резина

Макет клапана в открытом состоянии

Макет клапана в закрытом состоянии

Назначение

Клапан обратный относится к виду защитной трубопроводной арматуры, предназначенной для недопущения изменения направления потока среды в технологической системе.

Обратный клапан пропускает среду в одном направлении и предотвращает её движение в противоположном. Обратный клапан предназначен для работы в условиях температуры окружающей среды от 0 до + 80°С (273…353 К), температуры перекачиваемой среды от 0 до + 100°С (273…373 К), рабочем давлении потока среды до 1,0 МПа и типом перекачиваемой среды:

Чистая вода производственно-технического назначения (кроме морской), вода отопительной системы, хозяйственная вода, холодная и конденсационная вода, смесь воды с гликолем (гликоль до 40%) с pH6…9, температурой от 263 до 373К (от -10 до +100°C) и других жидкостей, сходных с чистой водой по плотности, вязкости и химической активности, содержащих твердые включения в количестве не более 1% по объёму и размером частиц.

Проточная часть обратного клапана (Dy), мм

Максимальный размер частиц, мм

50

40

65

40

80

60

100

80

125

90

150

130

200

180

250

230

300

250

Условное обозначение арматуры

Иртыш

К

СВ

100

-1,0

-0

  0

0

1

2

3

4

5

6

7

8

Название элементов

1 - Серия клапанов обратных - Иртыш;
2 - Вид трубопроводной арматуры:
     К - клапан обратный;
3 - Вид протекающей среды:
     В - чистая вода;
     СВ - сточная вода;
4 - Условный проход, мм;
5 - Рабочее давление, МПа;
6 - Варианты комплектации клапана обратного:
     0 - без ответных фланцев;
     1 - с ответными фланцами;
7 - Исполнение блокирующего диска:
      0 - стальной гуммированный диск;
8 - Тип материала блокирующего диска:
      0 - резина НО-68-1;
      1 - пербутан;
      2 - витон;
      3 - силикон.

Клапан обратный Иртыш КСВ Ду600 Ру6

Клапан обратный Иртыш КСВ Ду50 Ру6

Разрез А

Клапан обратный Иртыш КСВ Ду50 Ру6

Расшифровка обозначения

1 - блокирующий диск;
2 - корпус обратного клапана;
3 - крышка корпуса;
4 - прокладка (паронит или резина) h=2мм;
5 - пробка М12;
6 - прокладка (паронит) h=2 мм;
7, 8, 9, 10 - метизы крепления крышки к корпусу;
11 - болт М12×50;
12 - гайка М12;
13 - прокладка (паронит) h=2 мм.

Класс герметичности затвора – В по ГОСТ 9544, пробное вещество вода давлением 1,1 МПа.

Устройство обратного клапана

Узел состоит из литого корпуса, подвижного обрезиненного блокирующего диска и крышки корпуса.

Конструкция корпуса обеспечивает 100% свободного прохода по номинальному диаметру, что уменьшает гидравлическое сопротивление и шум. Клапаны не склонны к засорению и поэтому не нуждаются в техническом обслуживании.

По требованию обратный клапан может быть оборудован отжимным болтом, отодвигающим диск с посадочного места и позволяющим при необходимости опорожнить трубопровод.

Принцип действия

При отсутствии потока среды через арматуру обрезиненный блокирующий диск в обратном клапане находится в положении «закрыто». При возникновении потока блокирующий диск под действием напора поднимается и открывает проход через клапан.

При отсутствии давления на линии (остановке потока среды) диск возвращается в исходное закрытое положение. Давление с обратной стороны прижимает диск, препятствуя возникновению обратного потока среды.

Таким образом, срабатывание обратного клапана происходит под действием самой среды и является полностью автоматическим.

Габаритные и присоединительные размеры

Dy

Размеры, мм

Вес, кг

A

B

C

E

F

G

H

K

d

n

600

1300

780

725

820

552,5

304

942,5

360

30

20

500
